에어리어 스캔 카메라 vs 라인 스캔 카메라

CMOSIS 센서로 더 넓은 범위 감지

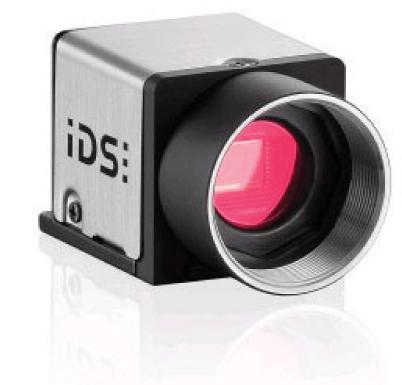

CMOSIS 4.2 메가픽셀 센서의 USB 3 uEye CP(UI-3370CP)는 라인 스캔 카메라의 모델로 에어리어 카메라보다 더 적은 빛이 요구되고 해상도와 스피드에서 더 나은 성능을 보인다. 같은 해상도에서 에어리어 스캔 카메라보다 3배정도 더 넓게 대상을 볼 수 있어서 라인 스캔 카메라가 더욱 넓은 범위의 단순한 애플리케이션에서 알맞다는 것을 보여준다.
출처 | IDS(en.ids-imaging.com)

에어리어 스캔 카메라는 매트릭스 카메라로 특정 구역을 전체 이미지로 캡처하고 단순한 이미지 디스플레이로 비교적 쉽게 제어될 수 있다. 이는 정확하게 조정될 수 있고 라인 스캔 카메라보다 비용이 저렴하다. 그러나 해상도와 스피드는 더 낮다.

그와 반대로 라인 스캔 카메라는 구역이 아닌 이미지를 형성하는 각각의 소프트웨어에 의해 완성되는 라인을 캡처한다. 이는 에어리어 카메라보다 더 적은 빛이 요구되고 해상도와 스피드에서 더 나은 성능을 보인다. 같은 해상도에서 에어리어 스캔 카메라보다 3배정도 더 넓게 대상을 볼 수 있는 것이다.

라인 스캔의 단점
라인 스캔 카메라는 에어리어 스캔 카메라보다 더 비쌀 뿐만 아니라 컬러 해상도와 밝기 감도는 더 떨어진다. 라인 스캔 카메라를 사용하기 위해 Encoder가 요구되는 것은 라인 스캔 카메라가 정확하게 조정될 수 없다는 것을 의미한다.

이런 단점은 경계를 종종 겹치게 만들고 그러므로 100% 검사가 불가능하게 된다. 그러나 라인 스캔 카메라와 에어리어 스캔 카메라가 작동하는 방법을 시뮬레이션하는 스티칭과 같은 다른 방법을 사용하여 단점을 피할 수 있다.

솔루션

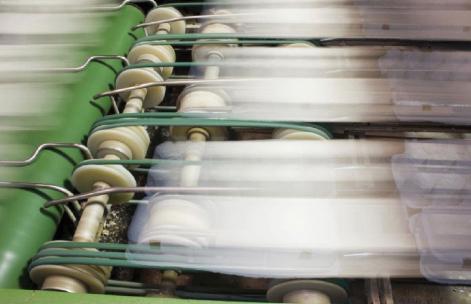

UI-3370CP 라인 스캔 카메라의 에어리어 스캔 카메라와 같은 라인 모드는 이미지가 겹치는 단점을 극복할 수 있다. 한 이미지당 8000개의 라인까지 합쳐진 겹쳐지는 경계를 제외할 수 있고 점진적인 Decoder덕분에 각 라인이 각각 작동할 수도 있다. 그 결과 부품라인에 딜레이가 발생할지라도 왜곡되지 않은 이미지를 얻게 된다.

각각의 애플리케이션
에어리어 스캔 카메라는 전체 머신비전 스펙트럼에서 사용될 뿐만 아니라 ITS(교통감시시스템) 부분, 의학 기술과 다른 여러 분야에 응용된다.

라인 스캔 카메라는 웹 검사 시스템으로 사용된다. 예를 들어 텍스타일, 페이퍼, 휠이나 실리콘 웨이퍼와 같은 것이 있다. 이는 정밀 프린트 검사나 표면 테스트에는 적합하지 않다.

두 가지 특징의 장점을 모은 USB 3 uEye CP 에어리어 스캔 카메라의 4.2 메가픽셀 CMOSIS 센서는 넓은 범위를 위한 단순한 애플리케이션에 적합하다. 단순한 셋업과 적은 시스템 비용은 에어리어 스캔 카메라의 대안으로 적합하다.
