Micro Four Third 렌즈 표준의 진보
ITS(교통감시시스템)의 고민해결
a애플리케이션에서 다른 거리의 카메라로 이미징 대상을 보는 경우 특정 렌즈 조리개는 Sable 초점 심도가 요구된다. 이와 같은 상황에서는 더 작은 조리개와 더 큰 초점 심도 그리고 더 적은 빛으로 적절히 노출된 이미지 형성해야 한다. 노출시간이 증가하는 것이나 빠르게 움직이는 대상을 포착하는 것은 흐린 이미지를 만들 수 있기 때문이다. 카메라 게인이 이미지의 노이즈를 증가시키면 그 결과 이미지 품질은 저하된다. 더 멀리서 포착된 대상이나 더 가까이서 포착된 대상을 볼 때 고정된 초점거리 렌즈의 시야는 더 넓어질 수도 있다.
자료제공 | 앤아이피(www.nip.co.kr)
하나의 고정된 파라미터가 이미지 퀄리티 향상의 주안점으로 있는 이 부정적인 도미노 효과를 어떻게 해결할 수 있을까? 대답은 간단하다. 렌즈 표준과 카메라 디자인에서 이용 가능한 기술을 사용함으로 지속적으로 변하는 이미지 주변의 상황에 유연하게 적용하면 된다. Re-Focus, Re-Zoom, 조리개를 상황에 맞추는 작업 등이 필요한 것이다. 오늘날 하이엔드 소비자의 디지털 포토에 의해 형성된 렌즈제어 표준 진보는 고해상도의 카메라가 산업 적용도를 높이도록 만들었다.
기술
올림푸스에 의해 개발된 MFT(Micro Four Thirds) 렌즈 표준은 광학 표준의 진보를 위한 컨소시엄을 형성하게 했다. 이들의 목표는 카메라 바디와 렌즈가 교체 가능하도록 렌즈 인터페이스를 만드는 것이다.
따라서 유연하고 컴팩트한 플랫폼을 개발하여 추가적인 효율적 촬영 능력을 제공할 것이다. 이들로부터 많은 회사들이 컨소시엄에 조인했으며 표준 표시가 부착된 시장 제품을 출시했다. Carl Zeiss, Joseph Schneider Optical Works, Leica Camera, Panasonic, SVS-Vistek과 같은 회사가 이런 미래지향적인 광학 기준으로 진보된 고퀄리티의 제품을 출시한 것이다.
포커스, 조리개, 줌을 원격조정할 수 있는 MFT 렌즈는 Auto/Manualgain, Auto/Manual-Exposure 제어, Pan/Tilt Mount가 가능한 PWM Outputs이 사용자에게 환경에 적합한 이미지의 유연성과 방사측정의 파라미터를 제공한다. MFT 표준이 현대의 CCD/CMOS 센서의 광학적 요구에 부합한 이래로 이미지 퀄리티는 증가해왔다.
솔루션
MFT 표준은 SVS-Vistek가 Evo Tracer를 만들 수 있게 했다. 이런 제품은 완전히 MFT 렌즈 표준을 포함하여 회사의 Evo 시리즈 산업용 GigE 비전 카메라가 되고 1MP에서 8MP의 Quad-Tap 센서를 사용하여 높은 프레임률과 고품질의 이미지를 제공한다.
렌즈의 파라미터와 PWM Output은 모두 하나의 기가비트 이더넷 인터페이스를 통해 제어될 수 있다. 듀얼 기가비트 이더넷 포트는 최고의 데이터 전송속도와 프레임률을 제공한다. Evo Tracer는 ITS(교통감시시스템) 통합 및 최종 사용자에 대한 접근 방식의 새로운 길을 열 것이다.

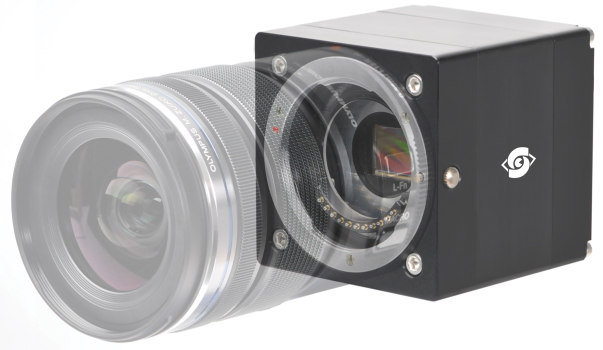

Evo Tracer 카메라
최신 하이엔드급 디지털 카메라에 적용되는 전자식 초점, 줌, 아이리즈 구동 렌즈시스템인 Micro Four Third(마이크로포서드) 방식을 최초로 적용한 산업용 GigE 카메라다. 이는 대상물의 거리, 광량, 심도와 같은 광학조건의 변동이 심한 대상물을 주로 검사하거나 감시하는 ITS(교통감시시스템)이나 물류 시스템 검사에 적합하다.
Micro-4/3인치로 제어된 렌즈
SVS-Vistek가 EVO Series의 Micro-Four-Thirds 렌즈 표준의 장점을 살린 SVCam-Evo Tracer를 만들었다. 유저가 빠르게 Zoom, Focus, Aperture를 조정할 수 있고 렌즈는 통합형으로 제공된다. 디지털 사진에 의해 증가하는 수요에 의해 개발된 Micro-4/3인치 렌즈 시스템은 Bayonet Mount를 기본으로 컴팩트 카메라나 디지털 영상 획득을 위해 사용된다.
애플리케이션 범위 확장
8 메가픽셀 해상도의 EVO Tracer는 유연한 기능으로 시장의 새로운 애플리케이션 범위를 만든다. 다양한 기능의 렌즈와 Trusense CCD 센서를 탑재했고 조리개를 빠르게 조절하여 대부분의 일루미네이션의 상태를 제어할 수 있다. 이는 이미지 센서를 최적화하여 주어진 환경에서 최상의 이미지를 제공할 수 있는 것이다.
■ Micro Four Third(마이크로포서드) 렌즈
■ Zoom, 조리개, 포커스의 빠른 제어
■ 이더넷 인터페이스로 제어된 렌즈 셋팅
■ Dual GigE 비전 데이터 인터페이스(기가비트 이더넷 표준)
■ GigE 비전, Genlcam 표준 호환
■ AOI(Area Of Interest), On-The-Fly
■ 윈도우, 리눅스의 SDK 지원
■ 흑백, 컬러 센서(Trusense)
■ 풀프레임 1, 2, 4에서 146Hz, 85Hz, 40Hz, 21Hz
■ 시퀀스 셔터모드와 강화된 스트로브 제어
■ 운전 LED 플래시 조명
■ RS-232 통신, IP-67 등급

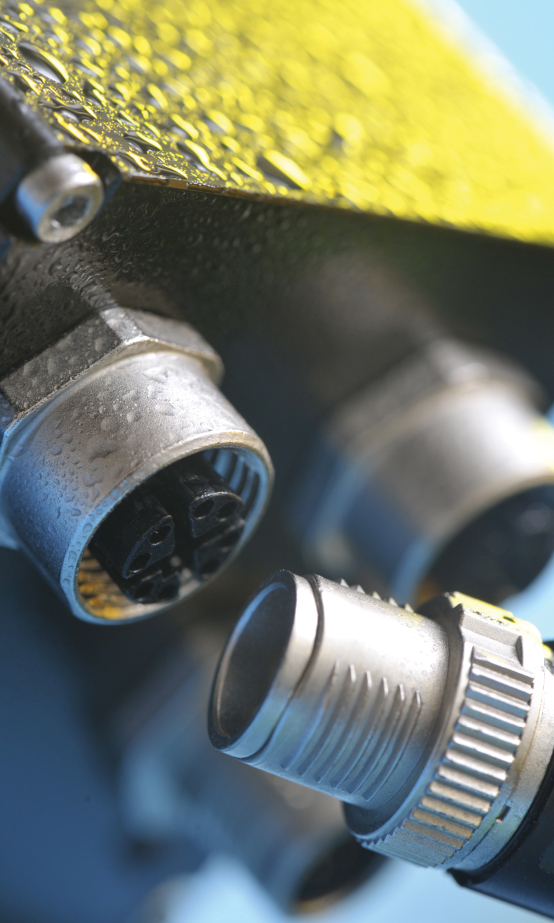

■ 표준 M12 커넥터
