CoaXPress 프레임 그래버도 역시 매트록스

nip에서 제공하는 Radient eV-CXP
최근 머신비전 솔루션은 좀 더 빠르고, 큰 사이즈의 영상을 얻기 위해 카메라는 CCD에서 CMOS로, 인터페이스는 Camera Link에서 CoaXPress로 변화하는 양상을 보이고 있다. 이에 따라 국내 머신비전의 핵심인 nip에서 진화를 거듭하는 매트록스의 CXP 인터페이스를 선보였다.
자료제공 | 앤아이피(www.nip.co.kr)

Matrox Radient eV-CXP는 CoaXPress(CXP) 2개나 4개의 비슷한 연결로 특정 모델을 보조할 수 있는 프레임 그래버다. 새로운 CXP 인터페이스는 고품질의 이미지 캡처 솔루션으로 기능 향상뿐만 아니라 비용절감의 효과를 제공한다.

CoaXPress
CoaXPress는 새로운 카메라 인터페이스 표준이다. 보통의 CoaX 케이블링은 이전의 CXP 표준을 넘어서 싱글 CoaX 케이블만 사용해도 이미지 데이터는 6.25Gbps까지 전달될 수 있고 4개의 케이블로는 25Gbps까지 전달되며 케이블 길이는 40m까지 가능하다. CXP의 높은 대역폭은 더 넓고 빨라진 이미지 센서의 시대에 부합하는 장치인 것이다.

CXP의 쌍방향 풀 디자인은 카메라간의 전달이 가능하게 만들고 같은 케이블의 이미지데이터를 제어한다. 게다가 PoCXP(Power Over CoaXPress)는 케이블을 더욱 단순화하여 케이블당 13W까지 제공할 수 있고 이런 통합된 케이블링은 아날로그에서 디지털 이미징 시스템으로 업그레이드가 가능하게 한다.

고품질의 이미지 획득
BNC 커넥터를 통해 2개나 4개의 CXP 연결을 제공한다. 이는 동시에 2대나 4대의 카메라가 각각 다른 CXP(1.25, 2.5, 3.125, 5.0, 6.25Gbps) 스피드로 작동하는 것이다.

믿을 수 있는 높은 데이터 처리속도의 Matrox Radient eV-CXP는 PCIe 20×8 호스트 인터페이스를 사용하여 4GB/s의 속도로 온 보드 버퍼링의 4GB SDRAM까지 컴바인될 수 있다.

또한 이 프레임 그래버는 이미지 전처리(Bayer Interpolation, Colorspace Conversion, LUT Mapping)를 수행하는 호스트 CPU를 오프로드할 수 있고 광전자를 이용한 센서나 섬광등 컨트롤러, 로터리 인코더의 인터페이싱을 위한 보조 I/O 셋팅을 제공한다. 주로 BNC 커넥션과 같은 보조 I/O의 셋팅은 싱글 카메라 애플리케이션의 솔루션을 위한 싱글 PCle 솔루션을 제공한다.

현장에서 증명
MIL(Matrox Imaging Library)은 상호작용하는 소프트웨어와 이미지를 캡처, 처리, 분석, 전시 등을 수행하는 프로그래밍 기능이 있다. 이러한 도구는 향상된 생산성을 제공하며, 시간과 요구되는 노동을 감소시켜서 효과적인 솔루션이 된다.

Matrox Radient eV-CXP의 각 요소는 5년 넘게 제품의 질이 보증된다. 지속적인 공급을 제공하기 위해 엄격한 제어를 통해 고객을 만족시킨다. 계속해서 변화하는 제품의 가격을 최소화시키고 안정적인 수명의 공급으로 고퀄리티를 달성한다.

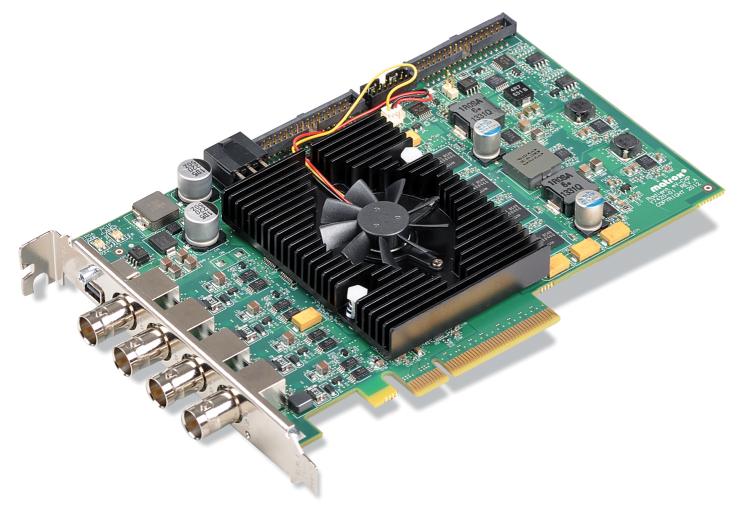

Radient eV-CXP
- 듀얼/쿼드 CoaXPress 인터페이스
- PCIe 2.0 x8을 이용해 Host 메모리 실시간 전송
-  MiniDB 컨넥터를 통한 입출력 8채널(TTL, LVDS, OPTO)
- 복잡한 케이블링을 줄일 수 있는 전원공급 PoCXP지원
