수술실·로봇·품질 테스트에 응용
산업현장의 주역으로 ADLINK
임베디드 컴퓨팅, 계측 그리고 자동화 애플리케이션을 위한 산업용 빌딩블록과 플랫폼의 세계적인 공급자로 발돋움하는 ADLINK. 이들의 제품이 디지털 수술실, 로봇, 디바이스 테스트에서 활용되고 있다. ADLINK 제품의 스펙을 함께 알아보자.
자료제공 | ADLINK(www.adlinktech.com)

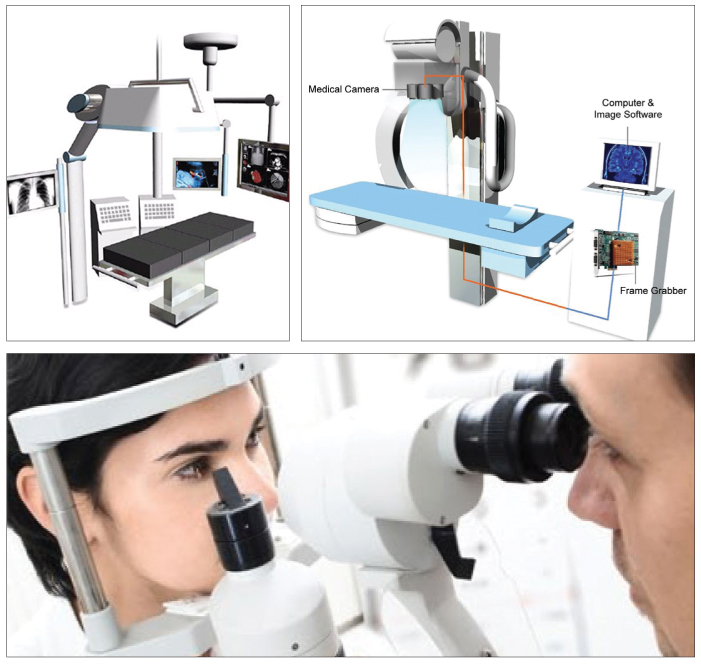

디지털 수술실
현대의 의사들은 수술 시에 엑스레이, 초음파, 내시경 등 매우 정확한 영상을 빠른 응답속도로 요구한다. 중요한 영상 데이터가 DVI, CVBS, RGB 등 서로 다른 포맷으로 제공될 수 있기 때문에 효율적인 표준화가 필요하다.
따라서 디지털 수술실 시스템은 다양한 비디오 입력 및 디스플레이를 통합할 뿐만 아니라 향후 참조를 위해 수집된 데이터를 기록하는 데에도 사용된다. 통합된 ADLINK의 HDV62A는 빠르고 효율적인 수신을 위해 단일 장치에서 여러 비디오 포맷과 완벽하게 호환되므로, 간단하면서도 효과적인 디지털 수술실 시스템의 핵심 구성요소가 된다.

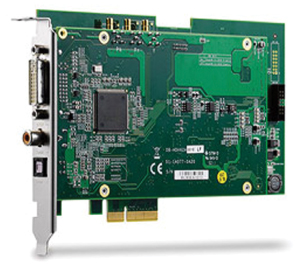

HDV62A
ADLINK의 HDV62A는 PCI Express x4로 통합되는 비디오 프레임 그래버로 DVI·HDMI 뿐만 아니라 아날로그 CVBS, S-video, RGB, 그리고 YPbPr 영상신호까지 지원하며 처리되지 않은 1080P 60fps 10비트 영상 스트림을 전달한다.
● NTSC/PAL, S-video, RGB 및 YPbPr 비디오 입력 지원
● 1920×1080P 및 초당 60fps 비디오 데이터 전송
● HDMI/DVI 비디오 입력 지원
● HDMI, S/PDIF 오디오 입력 지원
● 10비트 고해상도 ADC
● HDCP(High-Bandwidth Digital Content Protection) 지원
● Direct SDK 지원

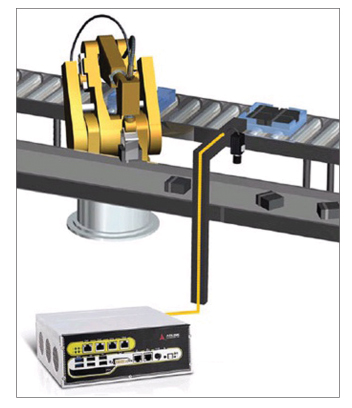

Pick and Place
로봇이 제품조립과 픽 앤 플레이스 등의 기능을 한다. 이는 다년간 공장자동화에 사용되면서 생산성 향상, 일관된 정확성, 비용 절감 등 수많은 이점을 제공했다.
시스템 개발에서 3D 측정이 가장 중요한 첫 번째 단계다. 최근에 3D Robot Guidance는 조립과 픽 앤 플레이스 작업에 정확성과 속도를 향상시켰다. 로봇은 카메라와 물건의 위치 간의 관계를 정립하고 물건의 위치와 방향을 인식하여 패턴을 만든 다음에 수집된 3D 데이터로 로봇 궤적을 결정한다.
물건의 위치와 방향이 결정되면 데이터는 RS-232 전송 프로토콜을 통해 로봇에 전송된다. 고립형 TTL 디지털 입/출력과 프로그램이 가능한 트리거 아웃풋 펄스도 센서와 스트로브 조명과 같은 외부 장치에 연결하는데 필요하다.
EOS-1200은 다른 장치와의 통신을 위한 RS-232/422/485, 이더넷과 분리, PNP/NPN 입·출력 등 다양한 I/O 기능을 수행한다. 그리고 3D Robot Guidance 애플리케이션을 위한 설치 및 배선 유치 비용을 줄일 수 있는 PoE 기능을 지원한다.

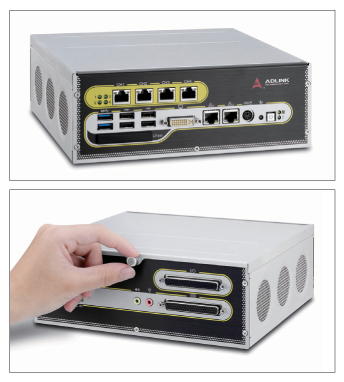

EOS-1200
ADLINK의 EOS-1200은 2/3세대 인텔 코어 i7 쿼드 코어 프로세서를 지원하며 4개의 독립적인 기가비트 PoE(Power over Ethernet)포트, 4.0Gb/s까지의 데이터 전송 속도, 4개의 시리얼 포트, 32 PNP/NPN 고립형 디지털 입출력, 내부 USB 포트 등의 다양한 I/O 기능, 그리고 프로그램이 가능한 1kbit EEPROM을 제공하는 것으로 쉽게 통합하여 사용할 수 있다.
ADLINK EOS-1200의 멀티코어 처리 성능은 3D 전산에 필요한 컴퓨팅 파워를 제공한다.
● 견고하고 열악한 환경에 적합한 디자인 구조
● 임베디드 2, 3세대 인텔 코어 i5/i7 쿼드 코어 프로세서
● 최대 4채널 기가비트 PoE(Power Over Ethernet) 지원, 4.0Gb/s
● 멀티 카메라 동기화를 워한 IEEE 1588 지원
● 2개의 USB 3.0 포트, 32채널의 PNP/ NPN 디지털 I/O 지원
● 내부 USB 포트 지원, SDK License dongle 및 자료 유출방지

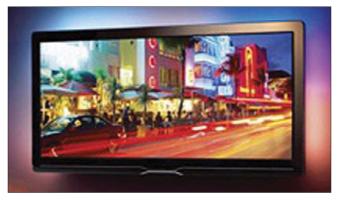

멀티미디어 디바이스 테스트
HDTV가 홈 엔터테인먼트 시스템으로 인기가 높아지면서 의료영상 및 멀티미디어 디바이스 등 용도에 풀 HD 1080P의 비디오 콘텐츠에 대한 수요도 증가하고 있다.
셋톱박스, 블루레이 디스크 플레이어와 게임 콘솔과 같은 멀티미디어 디바이스는 SD(표준 화질)와 HD(고화질)의 비디오 소스 데이터를 HDTV를 위한 디지털 풀 HD 콘텐츠로 전환할 수 있다.
이러한 장치는 상당히 많은 전자 및 신호 처리 부품을 사용하기 때문에 생산 과정에서 일관된 품질을 유치하려면 자동화 테스트를 통해 원시 이미지를 획득하여 분석 및 측정으로 비디오 품질을 평가하는 것이 필요하다.
그리고 MTBF 또는 장기 테스트도 품질을 보장하는데 필요하다. 이런 테스트는 동시에 여러 멀티미디어 디바이스를 모니터링할 수 있고 다양한 비디오 및 오디오 신호를 수신할 수 있는 자동 시스템을 요구한다. 통합된 ADLINK HDV62A는 대부분의 멀티미디어 디바이스의 출력을 지원할 수 있으며 KVM 또는 비디오 시그널 스위치와 결합하면 강력하고 비용 효율적인 시스템을 구성할 수 있다.
