스마트 카메라를 이용하여 다양한 상황 대처

자동차 부품검사 솔루션
지난 9월 11일부터 14일까지 킨텍스에서 개최된 국제자동화정밀기기전(KOFAS)에서 앤비젼은 스마트 카메라를 이용한 자동차 부품검사 솔루션을 공개했다. 자동차 부품의 생산성 및 품질향상을 실현할 수 있는 앤비젼의 스마트 비전 데모버전을 살펴보자.
출처 | 앤비젼(www.envision.co.kr)

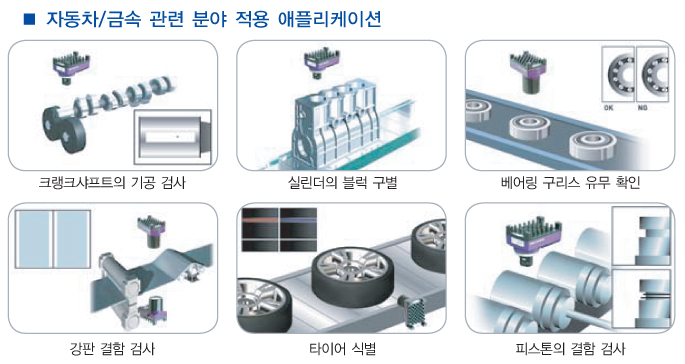

데모 구성

스마트 카메라 Iris GT
● 프로세서가 카메라에 내장되어 있어 PC없이 현장에서 쉽고 간편하게 구성할 수 있는 스마트 카메라

● 다양한 해상도를 제공하기 때문에 다양한 현장의 맞춤형 솔루션 제공

비전 소프트웨어 Design assistant
● 플로우차트 방식의 비전 소프트웨어로 누구나 쉽고 직관적으로 비전 시스템을 구성

● 간편한 UI와 직관적인 프로그래밍을 통해서 프로그래밍 언어를 몰라도 손쉽게 비전 시스템 구성

데모 소개

Color Matcher를 이용한 제품분류와 외경측정 검사
● Design Assistant의 Pattern Matching을 이용하여 위치 및 각도가 바뀌어도 정확한 위치 검사

● 매칭된 Color를 인식하여 레드, 블루 제품의 판별 : 부품 둘레의 지름을 정확히 측정할 수 있고 레드, 블루 아무 것도 안 칠해져 있는 부품들을 정확히 구별해서 카운팅

● 제품의 외경을 측정하여 제품 불량을 검출 : 현장에서는 생산라인에 정확한 위치에 부품들이 오지 않기 때문에 위치를 추적해서 검사하는 알고리즘이 필요

● 현장에서 혼입, 스크래치, 가공이 제대로 되지 않은 부품을 검사

홀 가공유무와 용접상태 검사
● 턴테이블을 이용하여 순차적으로 검사대상의 4면을 촬영 : 턴테이블을 이용해서 자동차 부품의 사면을 동시에 검사하여 홀 가공유무와 용접상태를 동시에 검사

● 자동차 부품 중에서도 라이트 케이스라는 부품을 타겟으로 함 : 프레스 가공을 하는 제품이기 때문에 많은 곡면으로 되어있고 금속성 재질이라 난반사가 심하게 일어나 검사가 까다로움

● 금속의 곡면과 난반사를 차별화된 앤비젼 조명 솔루션으로 해결

● 제품의 가공홀 유무를 검사하여 홀이 있는 경우 또는 용접부위에 홀이 발생되어 있는 경우 NG 판단 : 용접검사를 동시에 진행하고 있는데 용접부위에 구멍이 생겨서 빛이 새어 들어가는 경우를 검사

● 다양한 해상도의 스마트 카메라 제공 : 한 제품에 여러 가지 검사를 수행하고 작은 홀을 검사하기 위해서는 높고 선명한 해상도의 영상이 필요함
