WAMI 플랫폼의 카메라 응용사례
8.8MP & 9.1MP USB 3.0 카메라 적용사례
오늘날 대부분의 WAMI(Wide Area Monitoring Imagery) 플랫폼은 군사용 애플리케이션에 맞게 디자인되어 특별한 용도로 사용되고 있다. 해당 플랫폼은 보안 등의 목적 때문에 높은 해상도를 요구하며, 넓은 영역을 커버해야 한다. 여러 대의 카메라로 구성되기 때문에 가격이 비싼 것 또한 단점이다. 이러한 문제들로 인해 WAMI 플랫폼은 일반 사용자들(e.g. surveillance와 Pattern of life monitoring)이 외면하고 있다. Civil 애플리케이션에서 응용된 예로는 공항 활주로, 도로, 항구 등의 트래픽 패턴 분석 등이 있으며, 일반적으로 부분별 혹은 구역별로 모니터링을 해야 하므로 짧은 타임 프레임을 가지고 수시로 이미지를 저장해야 한다. 이러한 경우, 많은 수의 HD 해상도 비디오 카메라들을 요구한다.
자료제공 | 싸이로드(www.cylod.com)
응용 사례
WAMI 시스템을 만드는 OEM 회사인, SoftServ에서 개발한 Cheetah Stare 플랫폼은 이미지 획득 비용을 절감시킨다.
그 뿐만 아니라 전형적으로 쓰이던 비디오 카메라를 높은 해상도의 머신비전 카메라로 대체함으로써 더 많은 이미지 데이터 및 정보 획득이 가능하도록 구성되어 있다.
이러한 구성을 위해 SoftServ는 Point Grey Research의 가격 대비 성능이 우수한 고해상도의 USB 3.0 카메라들을 사용하여 시스템을 개발하였다.

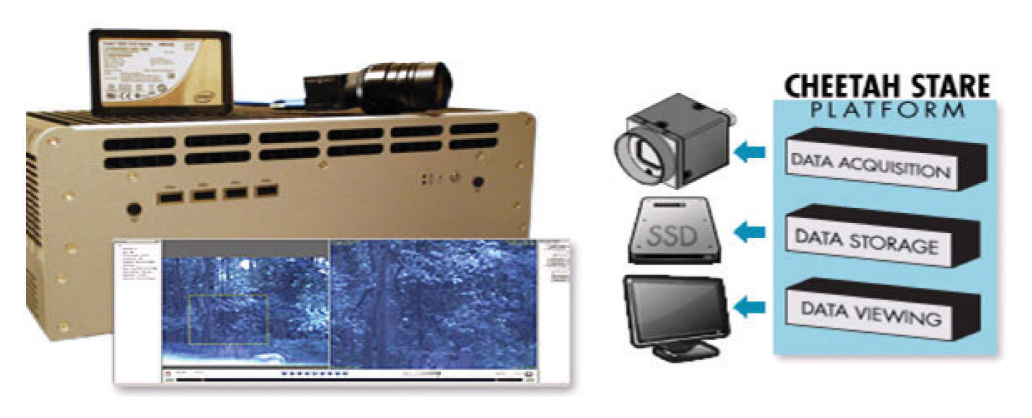

Cheetah Stare 시스템 기능
Cheetah Stare 시스템은 이미지 획득, 이미지 저장, 이미지 보기 등 3가지 기능이 있다. 이미지 획득 기능은 하루 동안 캡처한 이미지 중, meta-data와 연관된 이미지를 뽑아내는 기능 또한 포함한다. SSD(Solid State Drive) 드라이버에 저장된 데이터는 삭제되는 동시에 Stare 서버로 전송된다.
Stare 서버는 전달 받은 데이터를 몇 달간 저장 및 보관할 수 있다. 시스템의 타이밍 모델과 데이터 압축 방식을 사용하여 Stare Viewer의 여러 윈도우 창에서 문제없이 데이터를 브라우징 할 수 있으며, 특히 고품질 압축 기술은 데이터를 대기 지연 시간 없이 실시간 보여준다. Cheetah Stare 플랫폼은 데이터의 활용도를 높이기 위해 리얼-타임 혹은 Forensic 기능을 모두 제공한다.
대부분의 WAMI 애플리케이션은 트레킹을 위해 초당 4개의 프레임을 얻어 온다. 이보다 낮은 프레임 속도로 사용하면 높은 해상도 이미지 획득 뿐 아니라 획득한 이미지를 좀 더 긴 시간 동안 저장할 수 있다. Cheetah Stare 시스템은 프레임 속도가 낮은 반면, 공간적 이미지의 Intensity를 높이므로 보다 더 좋은 해상도로 이미지를 제공한다. 이렇게 획득한 Scene의 이미지는 더욱 선명하고 세세하다. 다른 일반적 비디오 카메라의 구성과는 다르게, low latency 기능을 가진 Stare Viewer를 사용하면 더 많은 구역을 모니터링 할 수 있다.
이미지 획득 시스템
해당 시스템은 박스 형태로 제공되며(위 사진 참조) 하루 종일 이미지를 캡처 하도록 프로그램 되어있다. 플랫폼에 통합된 이미지 획득 시스템은 Stare viewer에 의해 빠르게 주변 경관을 탐색하며, 관심구역을 찾는 Pointing 기능과 관심 구역으로 선정된 위치 정보를 제공한다. 이미지 획득에 사용되는 카메라는 맞춤화된 하우징 및 애플리케이션에 맞게 구성된 Gimbal system을 필요로 한다.
플랫폼 별 카메라 선택

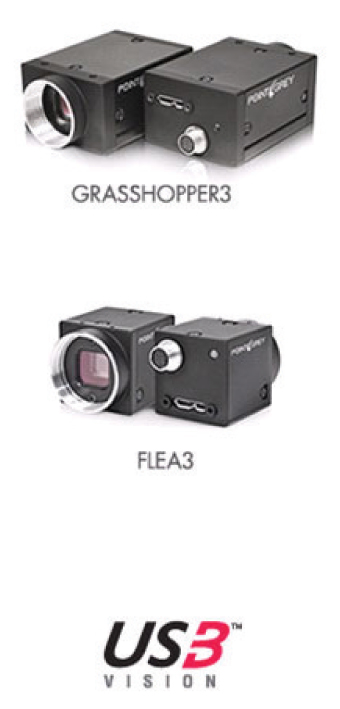

2013년 말 런칭이 목표인 Cheetah Stare 플랫폼은 2개(Static 플랫폼과 Mobile 플랫폼)의 버전이 있다. Point Grey Research사의 8.8MP Flea 3 USB 3카메라(IMX121 CMOS 센서 탑재)는 Static 플랫폼에 사용되었다. Flea 3 모델 중 가장 높은 해상도의 카메라인 FL3-U3-88S2 카메라는 높은 해상도, 낮은 노이즈, 그리고 가격 경쟁력을 가진 ice- cube 형태의 초소형 머신비전 카메라이다.
Mobile 플랫폼에서는 높은 해상도와 뛰어난 감도를 자랑하는 Grasshopper3 USB3 9.1 MP CCD 카메라가 사용되었다.
GS3-U3-91S6 카메라는 ICX 814 CCD 센서를 탑재하여 감도가 좋고, 높은 다이나믹 레인지, 그리고 비슷한 사양의 카메라들과 비교했을 때 가격 또한 저렴하다. 두 카메라 모두 USB 3.0 케이블을 통해 전력을 공급받으며, 여러 적합성 테스트를 거쳐 안전성을 인정받은 제품들이다.
