케이블 비용을 절약하는 방법은?

가격을 98%까지 절감하는 CoaXPress

머신비전의 기능이 발전할수록 통신속도도 증가했지만 그러한 속도를 담아낼 케이블은 여전히 가격이 비싸고 그 길이도 제한된 상태였다. 그러나 CoaXPress는 OEM을 사용하여 케이블 비용과 그 길이를 줄였다. CoaXPress는 98%의 절감효과와 기존의 10m이상의 케이블 길이를 최소화시킨다.
자료출처 | Adimec(www.adimec.com)

최근 머신비전 카메라는 더 높은 해상도와 더 빠른 프레임 속도를 지원한다. 이에 정확도를 향상시킬 수 있고 3D 측정능력을 증가시킬 수 있다. 이런 높은 통신 속도는 프레임그래버나 처리시스템에 영향을 미친다. 머신비전의 진보는 카메라 링크의 통신 속도를 증가하게 만들었지만 더 비싼 케이블 가격과 제한된 거리(10~15ｍ)라는 단점을 만들었다.

머신비전 보조하는 새로운 기준 제시

최근 Adimec에서 효율적 비용과 카메라연결에 필요한 멀티케이블의 해결책으로 CoaXPress를 내놓았다. CoaXPress는 케이블 가격을 98%까지 줄일 수 있으며 4 메가픽셀에 180fps 통신 속도로 효과적으로 머신비전을 보조할 수 있는 인터페이스의 새로운 기준을 제시한다.

CoaXPress는 머신비전의 새로운 복합적 측정방법인 OEM을 사용한다. 유연한 동축케이블의 도입 또한 전체시스템 비용을 줄여준다. 4메가픽셀 카메라로 속도를 최고로 높이고 유연한 동축 케이블로 10m가 넘는 기존의 케이블 길이를 최소화시킨다.

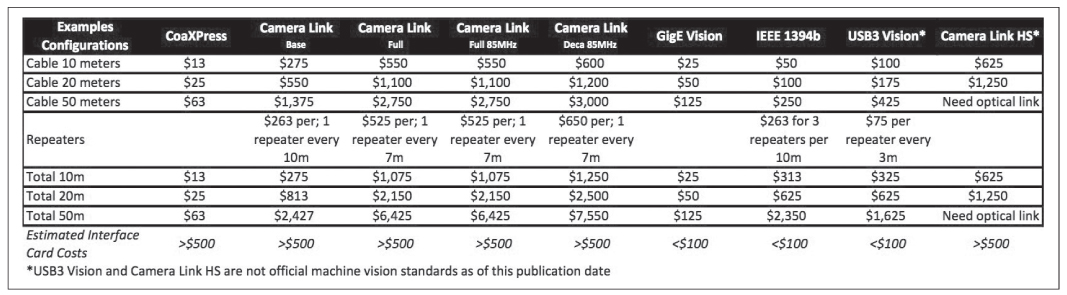

Adimec은 다양한 머신비전 인터페이스의 가격을 비교·분석하여 조사해왔다. 카메라 가격은 프레임률의 최대치를 달성하는 능력에 따라 다양하다.
CoaXPress는 이미 설치된 동축케이블의 시스템을 업그레이드하려는 곳에 더욱 유용하다. 전형적으로 보안은 물론 감시와 같은 신호가 더욱 먼 거리를 지원해야하는 곳과 자동차 번호판 인식과 같은 교통 응용프로그램에도 장점을 발휘한다.

또 다른 대안은 머신비전표준이 된 USB 3.0을 기본으로 하는 새로운 USB 3 비전인터페이스다. 이런 인터페이스가 얼마나 머신비전 응용도구가 될 수 있을지는 아직 기다려봐야 할 것이다.

USB3 장점
높은 대역폭과 간단한 연결

USB3 비전 인터페이스는 USB 3.0과 대부분의 PC(Windows 7과 곧 출시될 Windows 8)에서 표준인 USB 3.0 포트를 사용한다. 이에 서로 다른 제조업체들의 부품도 쉽게 서로 연결될 수 있다. 현재 표준은 1.0버전이다.

● 350MB/s를 넘는 높은 대역폭
● 쉽게 연결할 수 있는 플러그-앤-플레이 인터페이스
● GenICam을 사용하는 일반적 프로그래밍 인터페이스
