릴레이와 접촉하는 비전시스템
중계국에서 높은 처리량 실현 … Stemmer Imaging
릴레이 제조업체는 고품질의 머신비전 시스템을 필요로 한다. 여기에서 설명하는 시스템은 지금까지 수동으로만 수집하던 릴레이와 접점 사이의 거리를 자동으로 측정한다. 새로운 시스템을 통해 폐기물 감소는 물론 생산성을 세 배 이상 높였다. Stemmer Imaging이 제공하는 자료를 통해 릴레이에 비전시스템을 어떻게 접목하는지 알아보자.
자료제공 | Stemmer Imaging(www.stemmer-imaging.de)
19세기에 사람들이 릴레이에 대해 이야기할 때, 그 당시 사람들은 지금 사람들이 알고 있는 것과 완전히 다른 것을 이야기하곤 했다. ‘마차의 말을 교체하는 정거장’이 그 당시 릴레이의 정의였다.
전신의 진보와 함께 전자기계장치는 이 정거장의 이름을 본떠 자신의 이름으로 만들었다. 당시 장거리 데이터를 전송하는 데에는 매 18마일마다 신호를 증폭하는 릴레이가 필요했다.
시간이 지남에 따라 이 기술은 통신에 더 이상 사용되지 않고 있다. 하지만 릴레이는 계속 다방면에 적용되고 있다. 자동차 애플리케이션에서 회로차단기나 시간지연 회로로 사용되고 있는 것.
릴레이에 도입된 머신비전
릴레이의 기능 효율성은 코일과 전기자(電機子) 사이의 정확한 규모 및 거리 계산에 달려있다. 그리고 폐쇄회로 접점까지의 거리 역시 중요하다.

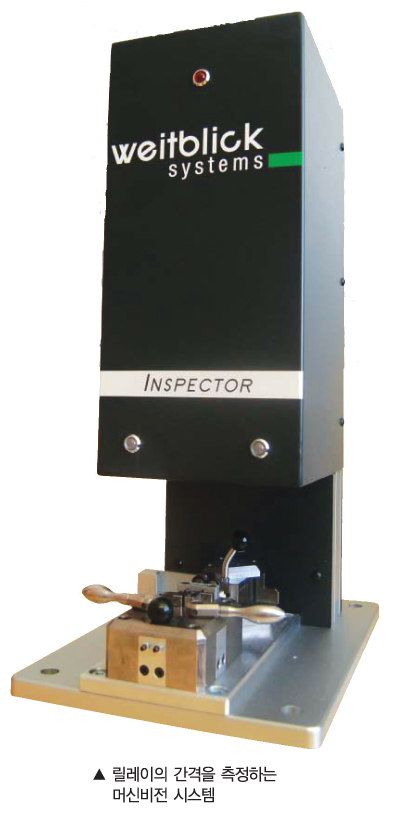

최근 체코에 있는한 릴레이 제조업체는 이 격차를 측정하기 위해 자사의 생산공장에 머신비전 시스템을 설치했다. 그 이전까지는 직원들이 손수 접점을 측정해야 했다. 회사는 오스트리아에 있는 weitblick systems의 측정 시스템을 도입하였으며, 그 결과 릴레이의 품질은 향상되고 폐기물은 줄어드는 일석이조의 효과를 볼 수 있었다. weitblick systems의 CEO 레네 라이징거(Rainer Reisinger)는 “자동 시스템은 체코 고객들의 생산성을 세 배 가량 높였다”는 한 문장으로 머신비전 시스템의 효율을 잘 설명하고 있다.
라이징거에 따르면, 이 프로젝트의 핵심 기술 과제는 릴레이 접점의 반사면과 형태의 변동폭이 크다는 것이었다. 라이징거는 “이 프로젝트는 정밀도와 안정성 등 고객의 요구사항을 충족할 수 있어야 했는데, 현대적인 머신비전 구성요소와 특수 렌즈 그리고 조명 시스템의 도움을 받아 완성할 수 있었다”고 설명했다.
긴밀한 협력
weitblick systems는 개발기간동안 독일의 머신비전 전문가인 Stemmer Imaging과 긴밀하게 협력했다.
라이징거는 이 협업이 시작할 때를 회고하며 “Stemmer Imaging의 제조 및 판매부서와 긴 논의를 진행한 끝에, 릴레이 제조업체와 협업을 시도할 수 있었다”고 이야기했다.
Weitblick systems는 Stemmer Imaging과 협업함으로 인해 단 하나의 제공업체로부터 특별하고도 뛰어난 해결책을 얻을 수 있었다. “우리는 우리에게 필요한 모든 구성요소를 단 하나의 제공업체, Stemmer Imaging으로부터 제공받을 수 있었다”고 라이징거는 덧붙였다.
어느 기술이 쓰였나
두 회사는 애플리케이션에 최적화된 머신비전 구성요소를 선택하기 위해 힘을 합쳤다. 엔지니어들은 Stemmer Imaging의 철저한 운용 가능성을 실험하는 과정에서 어떤 구성요소가 릴레이 접점까지 고품질의 이미지를 달성할 수 있는지 확인했다.
고민을 거듭한 결과, CCS에서 적절한 조명 제어 시스템을 탑재한 LED 스포트라이트와 동축 광 커플링을 장착한 고급형 텔레센트릭 렌즈 그리고 Teledyne Dalsa의 Ginie GigE 비전 카메라를 선택했다.
weitblick systems는 Stemmer Imaging의 Common Vision Blox 소프트웨어 플랫폼을 이미지 캡처 및 카메라 관리에 사용했으며, 마찬가지로 Stemmer Imaging의 CVB Camera Suite을 선택해 시스템의 유연성도 확보했다.

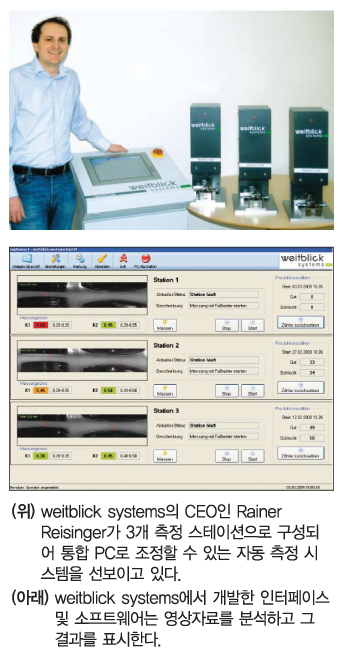

시스템이 획득한 영상자료는 weitblick Systems에서 자체개발한 소프트웨어를 통해 평가한다. 라이징거가 이 과정을 잘 표현하고 있는데, “개개인의 요구에 맞춘 시스템이 이 응용프로그램에 총 세 차례 설치되었고, 그 결과 세 군데의 위치에서 각자의 역할을 다하고 있다”며, “사용자들에 따르면, 이 시스템은 매우 빠른 속도와 신뢰할 수 있는 정확도를 가졌으며 제품 100%를 모니터링할 수 있다”고 말했다.
두 회사의 성공적인 협력
오스트리아에 있는 weitblick systems는 생산 중 품질 관리를 위한 시스템 개발 전문 업체다. 이 회사는 오스트리아 잡지와 함께 상공회의소에서 매년 수여하는 혁신적 상인 Schrittmacher(페이스메이커) 상을 받았다.
Stemmer Imaging은 유럽에 있는 머신비전 기술 제공 업체이며 소프트웨어 플랫폼인 Common Vision Blox의 개발자이기도 하다. Stemmer Imaging은 고객에게 거의 모든 유형의 산업에서 신뢰할 수 있는 머신비전 솔루션을 구축하는 데 필요한 모든 이미지 처리 구성요소와 컨설팅 서비스를 제공한다.
