CoaXPress 구현한 비전 솔루션
빠른 데이터 전송 ‘장점’ … 하반기 상용 예상
CoaXPress(약칭CXP)는 Adimec과 EqcoLogic가 공동 개발한 차세대 디지털 인터페이스 기술로, 일반적인 동축케이블을 통해 비디오 전송, 통신, 제어 및 전원을 고속으로 실현한다. 1개의 케이블만으로 카메라와 시스템을 접속한다는 건 또 다른 장점이다. CoaXPress는 Camera Link Full보다 광대역의 처리가 용이해 향후 머신비전 시장을 이끌 기대주로 주목 받는다.
현재 업체들은 다양한 CoaXPress 인터페이스 제품군을 공개하고 있지만 업계에서 인정받을 만큼 개발이 완료된 것은 없다. 대부분 “테스트 중” “개발 중” 등의 답을 돌려줬다. 그렇지만 이들 제품은 하반기에 대거 시장에 출시되어 자웅을 겨룰 것으로 전망된다. 전초전 성격이 강한 제품이지만 이들을 모아봤다.
CoaXPress 대응 주요 제품
e2V ‘ELiiXA+’
e2V가 개발한 라인스캔 카메라인 ‘ELiiXA+ (16K 픽셀)’은 CoaXPress를 지원한다. 최신의 CoaXPress 인퍼페이스를 통해 초당 100kHz까지 라인 레이트를 구현하는 이 제품은 e2V만의 CMOS 픽셀 아키텍처를 사용해 픽셀 당 신호대 잡음비가 뛰어나며, 동일한 오브젝트 라인을 순차적으로 통합하는 멀티라인 기술로 감도 역시 증가됐다. 픽셀 사이즈는 5㎛이다.
센서 길이가 82mm임에도 불구하고 카메라 너비가 100mm이기 때문에 다수의 카메라를 동시에 사용해야 하는 애플리케이션에 이상적이다. 높은 속도에 비해 소비전력이 적어 발열이 낮다는 것도 장점이다.
액티브 실리콘 ‘쿼드 CXP-6’

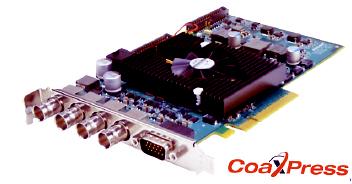

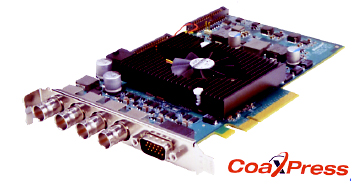

4채널의 CoaXPress 기반 프레임 그래버이다. 4채널을 사용할 때 초당 25Gb(3.1GB)의 데이터를 사용할 수 있다. PoCXP(Power over CoaXPress)로 전원을 공급한다.
이 회사는 또한 1채널의 CoaXPress 기반 프레임 그래버도 선보였다. 1채널 사용 시 초당 6.25Gb(815MB)의 데이터를 사용할 수 있다.
IO 인더스트리스 ‘Flare 2M280CCX’
IO 인더스트리스가 올 여름 경 제공할 예정인 CoaXPress 기반의 카메라이다.
듀얼 3.125Gb/s 아웃풋을 제공하는 이 제품군에는 2M@280fps 혹은 4M@140fps (CMV2000/4000) 등의 종류가 있으며, 모두 10비트의 ADC 레졸루션을 보장한다.
실리콘소프트웨어 ‘microEnable 5’
실리콘소프트웨어가 국내 협력사를 통해 올 하반기에 공급하게 될 ‘microEnable 5’ 프레임 그래버는 CoaXPress 혹은 Camera Link HS 등의 버전으로 만날 수 있다.
CoaXPress 인터페이스를 지원하는 제품은 BCN 커넥터를 채용한 것이, Camera Link HS 인터페이스를 지원하는 제품은 SFP+ 커넥터와 광섬유 케이블을 채용한 것이 특징이다.
CoaXPress 인터페이스 대응제품은 4채널을 지원한다.
뷰웍스 ‘VC 시리즈’
뷰웍스가 선보이는 카메라는 VH 시리즈, VN 시리즈, VP 시리즈, VC 시리즈 등이 있다. VH 시리즈가 CCD 카메라를 내장한 표준 제품이라면, VN 시리즈는 해상도를 높여주는 카메라에 속하고, VP 시리즈는 냉각기능과 적은 노이즈를 특징으로 한다. 그리고 VC 시리즈는 CMOS 방식의 디지털 카메라이다.
이 VC 시리즈 중에서 VC-12MX-M/C 240 모델이 CoaXPress 인터페이스를 지원하게 된다. 이 제품은 4096×3072 레졸루션에 240 프레임 레이트를 보장하며, 픽셀 크기는 5.5×5.5㎛이다. 센서는 CMOS방식이다.
뷰웍스 측은 현재 테스트 중으로, 하반기에 출시될 수 있을 것으로 전망했다.
매트록스 ‘Radient eV-CXP’
매트록스가 선보이는 새로운 CoaXPress 인터페이스 대응 프레임 그래버는 4채널로 CXP 링크의 독립영상을 획득할 수 있고(~6.25Gbps), 쿼드 CXP-6 영상도 획득((~25Gbps)할 수 있다.
PCIe 2.0 x8 인터페이스의 안정적인 전송과 여유로운 온보드 버퍼링 역시 특징인 이 제품은 PC와의 호환성을 최대화시키고, 슬롯의 사용을 최소화시키는 것도 강점이다.
NED ‘XCM 시리즈’
NED에서 선보이는 CoaXPress 인터페이스 대응 카메라는 ‘XCM 시리즈’로 구분된다.
XCM-80160CXP는 현재 발표 예정인 제품으로 8192 픽셀을 지원하며, CXP-2(2.5Gbps) 규격에 대응한다. 라인 레이트는 18.65kHz이고, 렌즈 마운트는 M72×0.75이다.
XCM16K04FT4CXP는 현재 개발 중인 제품으로 16,384 픽셀을 가지며, CXP-6(6.25Gbps)에 대응한다. 감도는 현재 미정이지만 라인 레이트는 85kHz, 렌즈 마운트는 M72×0.75이다.
Imperx ‘CoaXPress 카메라’
Imperx가 발표한 CoaXPress 인터페이스 지원 카메라 시리즈는 VGA에서 29메가 픽셀 해상도를 제공하며, 초당 260 프레임 속도로 이미지를 캡처할 수 있다. 데이터 레이트는 싱글 케이블로 초당 최대 6.25Gb이다.
글 |김종율 기자 people@automotivemnt.com
