Teledyne DALSA, 생명과학 이미징을 위한 67MP 카메라 ‘M8200-Scientific’

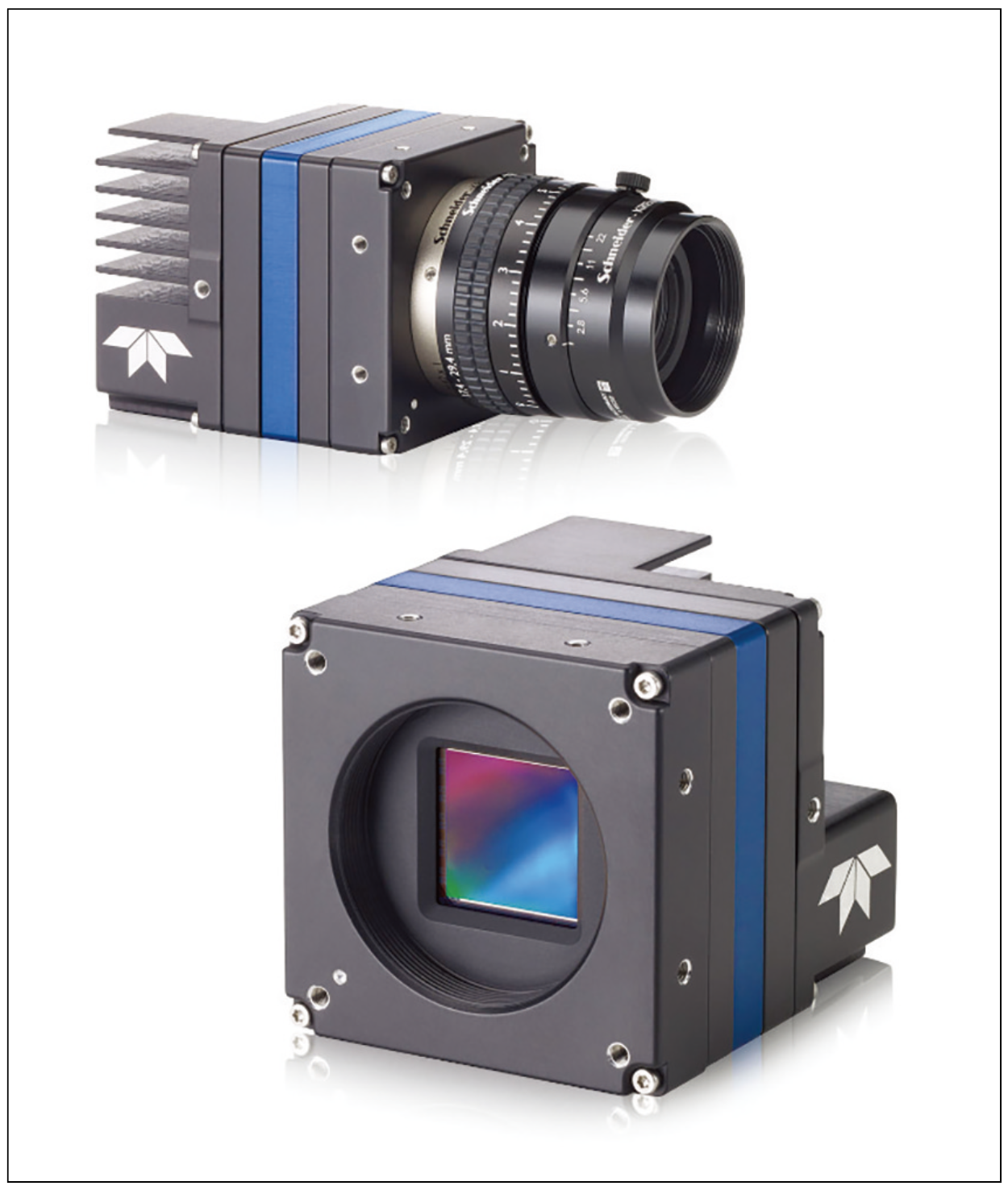

▲ 생명과학 이미징용 67MP 카메라 ‘Falcon4-CLHS M8200-Scientific’

Teledyne DALSA가 고속 에어리어 스캔 카메라 ‘Falcon4-CLHS’ 제품군에 생명과학 이미징을 위한 67MP 모델 ‘M8200-Scientific’ 을 추가한다고 발표했다. 신제품은 8192×8192의 67.1MP 해상도에서 최대 65fps를 지원하며, Teledyne e2v의 ‘Emerald 67M-ARC’ CMOS 센서를 탑재했다.

67.1MP에서 최대 65fps 구현

M8200-Scientific은 2.5μm 픽셀의 APS-C 포맷 글로벌 셔터 CMOS 센서를 적용했다. 8192×8192 전체 해상도에서 최대 65fps로 영상을 획득하며, 모노크롬 이미징을 지원한다. 높은 공간 해상도와 빠른 영상 획득을 동시에 요구하는 생명과학 및 과학 이미징 시스템을 겨냥한 모델이다. 센서 성능은 500nm에서 양자효율(QE) 70%, 다이내믹 레인지 64.6dB, 판독 노이즈(Read Noise) 3.6e - 다. 룩업 테이블과 픽셀 보정, 렌즈 셰이딩 보정 등 기본 이미지 처리 기능도 지원한다.

ROI와 Multi-ROI로 촬영 영역 최적화

전체 센서 영역뿐 아니라 ROI와 Multi-ROI, 픽셀 비닝을 지원해 필요한 영역과 촬영 조건에 따라 이미지 획득 방식을 구성할 수있다. 연속 촬영, 단일 프레임, 멀티 프레임 모드를 제공하며 노출 시간은 9μs~0.5초 범위에서 설정할 수 있다. 하드웨어 트리거와 카메라 API, 프레임 그래버를 이용한 노출 제어도 지원한다. 카메라는 59×59×74.9mm 크기와 317g의 무게로 설계됐으며, M42×1 렌즈 마운트를 적용했다. 동작 온도 범위는 -20~65℃, 보호등급은 IP40이다.

Camera Link HS로 고속 데이터 전송

고해상도 이미지 데이터 전송에는 Camera Link HS 인터페이스를 사용한다. 권장 시스템 구성은 7개 CLHS 데이터 레인, 레인당 10.3Gbps이며 프리런, 외부 트리거, CLHS 트리거 동기화를 지원한다. 기존 Falcon4-CLHS M8200이 동일한 67.1MP 해상도에서 최대 90fps를 제공하는 산업용 모델이라면, M8200-Scientific은 Emerald 67M-ARC 센서를 적용하고 생명과학 및 과학 이미징에 초점을 맞춘 별도 모델이다.

자료제공: Teledyne DALSA (www.teledynevisionsolutions.com)
