Phantom 고속카메라 기반 입자 분석 소프트웨어 ‘PSSA’

코미(KOMI)가 Phantom 고속카메라 기반의 입자 분석 소프트웨어 ‘PSSA(Phantom Size & Speed Analyzer)’를 출시했다.

PSSA는 Phantom 고속카메라로 촬영한 Cine 원본 데이터를 직접 분석할 수 있는 고속영상 분석·계측 소프트웨어다. 별도의 영상 변환 없이 입자의 크기와 속도를 정량적으로 분석할 수 있으 며, 기체·액체·다상 유동 환경에서의 입자 거동 분석에 활용할 수있다.

최근 산업 현장에서는 스프레이, 에어로졸, 연소, 유동 해석 등빠르게 변화하는 현상을 정밀하게 계측하려는 수요가 증가하고 있다. PSSA는 이러한 환경에서 대용량 고속촬영 데이터를 안정적으로 처리할 수 있도록 설계됐으며, 입자 추적(Particle Tracking) 기반의 분석 기능을 통해 속도 벡터와 속도장 (Velocity Field) 분석까지 지원한다.

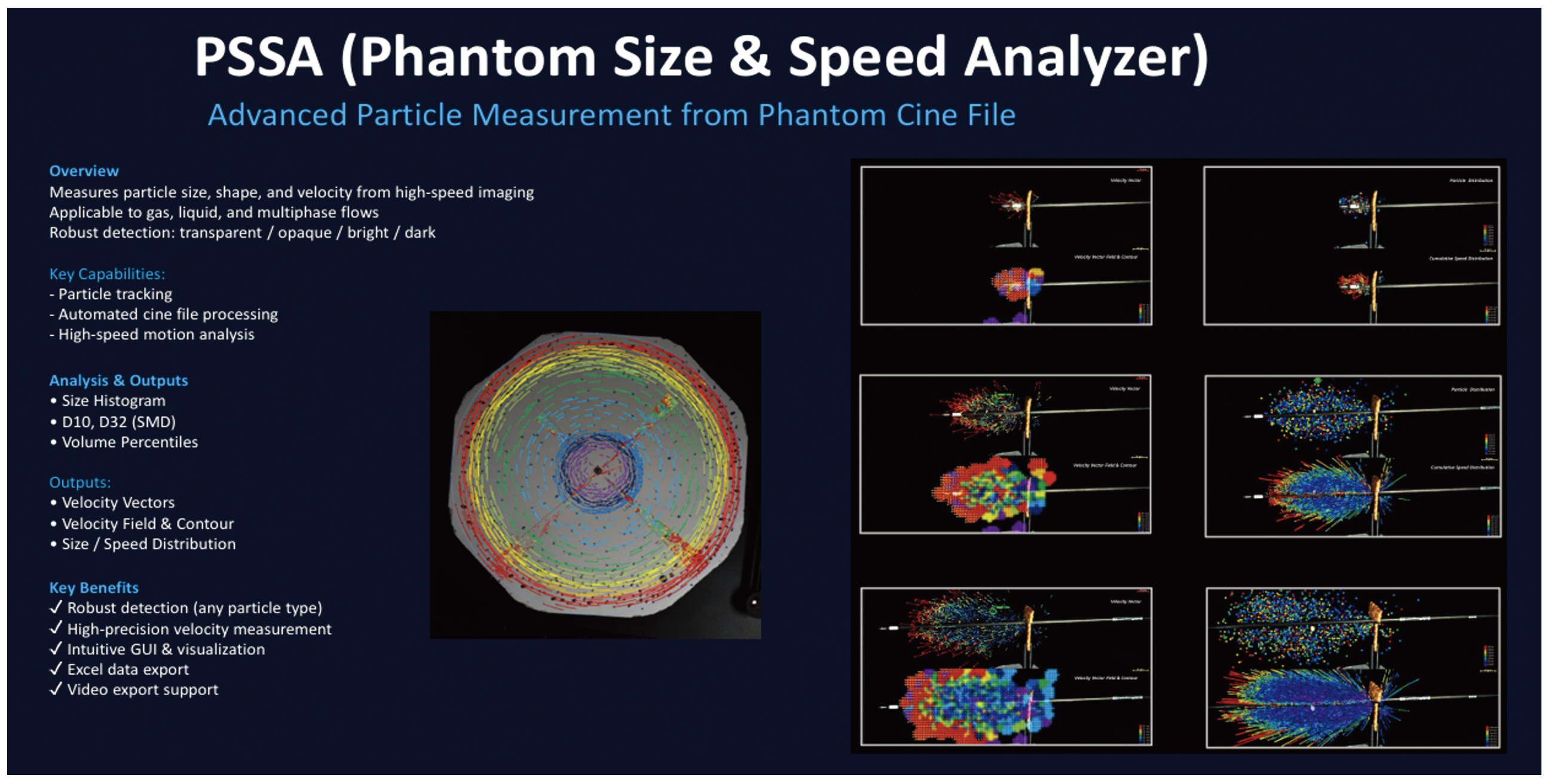

▲ PSSA는 Phantom Cine 원본 데이터를 기반으로 입자의 크기와 속도를 분석하는 고속영상 분석 소프트웨어다. 화면에는 입자 궤적 추적, 속도 벡터, 속도장 및 분포 분석 결과가 시각화된 모습.

Cine 원본 데이터 기반 분석 지원: PSSA의 특징은 Phantom Cine 원본 파일을 별도의 변환 없이 직접 불러와 분석할 수 있다는 점이다. 이를 통해 데이터 손실이나 추가 변환 과정을 최소화하면서 고속촬영 데이터의 품질을 유지할 수 있다. 사용자는 ROI(관심영 역), 입자 크기, 임계값(Threshold), 프레임 스킵 등의 조건을 설정해 분석 환경을 구성할 수 있으며, 원형·사각형·다각형 ROI 설정도 지원한다. 또한 Adaptive Threshold 기능을 통해 조명 편차가 큰 환경에서도 안정적인 입자 검출이 가능하다.

속도장·입자 분포 등 다양한 데이터 제공: PSSA는 입자의 이동 경로를 추적해 속도와 궤적을 분석하며, 속도 벡터와 속도장 형태로 결과를 시각화할 수 있다. 또한 입자 크기 히스토그램, 누적 분포, 평균 입자 직경(D10·D32/SMD) 등 다양한 통계 데이터를 제공해 유동 특성을 정량적으로 분석할 수 있도록 지원한다. 분석 결과는 Excel 형식의 데이터로 저장할 수 있으며, 동영상 기반 결과 출력도 가능하다. 이와 함께 GUI 기반의 직관적인 인터페이스를 제공해 사용자가 분석 결과를 보다 쉽게 확인할 수 있도록 했다.

스프레이·에어로졸·PIV 분야 활용 가능: PSSA는 스프레이 및에어로졸 입자 분석을 비롯해 환경 입자 분석, 연소 입자 분석, PIV(Particle Image Velocimetry) 분야 등에 활용할 수 있다. 또한 액적 충돌이나 고체 충돌과 같은 고속 현상 분석에도 적용 가능하다. 특히 입자의 크기와 속도를 동시에 분석할 수 있어 유동 해석과 분무 특성 평가가 필요한 산업 분야에서 활용도가 높다는 평가다. 최근에는 배터리, 반도체, 에너지, 환경 계측 분야를 중심 으로 고속영상 기반 분석 수요가 확대되면서 관련 활용 범위도 넓어질 것으로 기대된다.

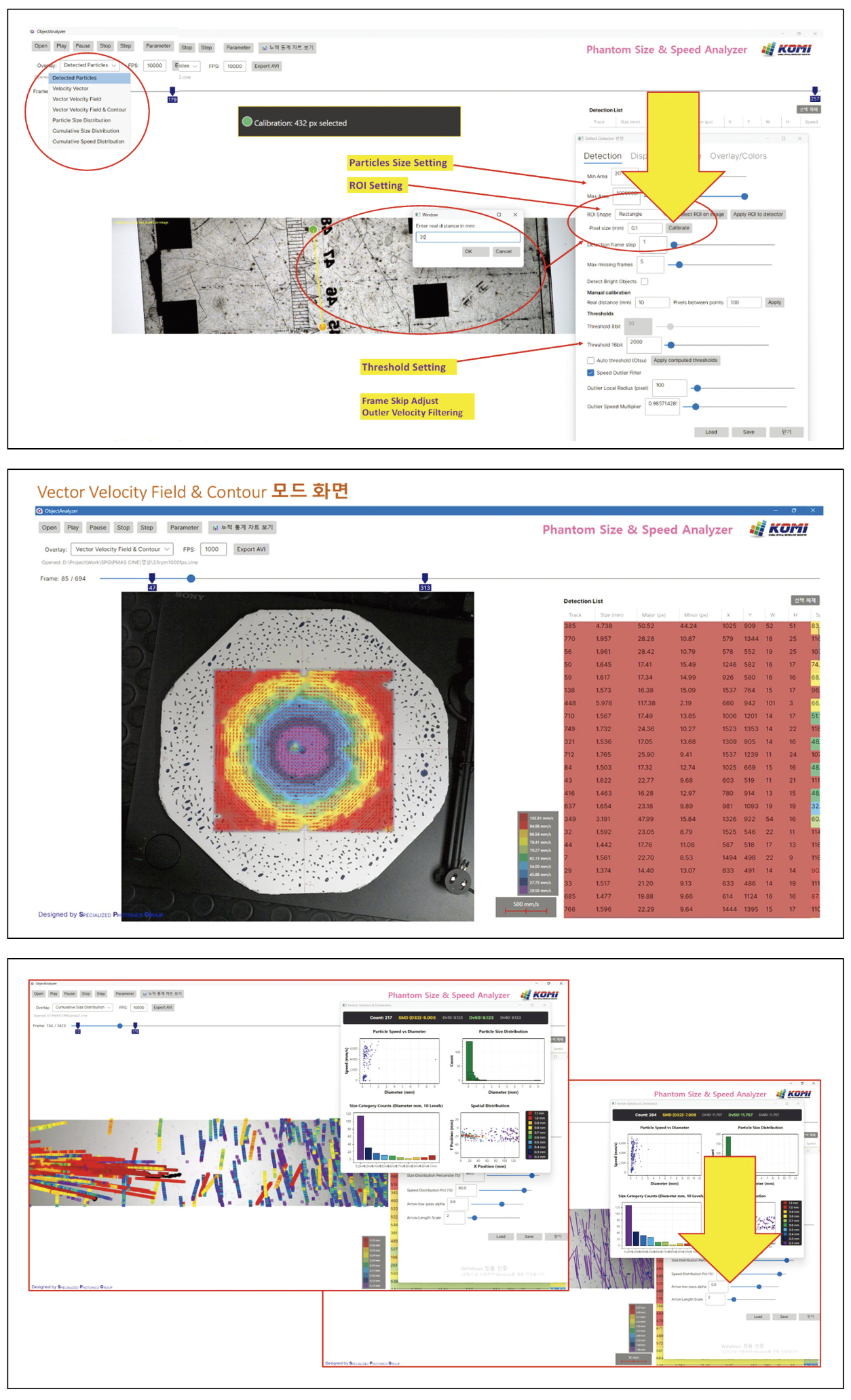

▲(사진 위쪽부터) ROI 및 입자 검출 조건 설정 화면 / 속도 벡터 및 속도장 시각화 화면 / 누적 크기 분포 분석 화면

자료제공: 코미 대표 이은일 / Phantom 고속카메라 한국공식대리점, 코미 www.komiweb.co.kr / Tel. 031-251-2114 / 010-5091-2705
