Allied Vision, 세계 최소형 4채널 CXP-12 카메라 ‘FXO CXP’ 시리즈 공개

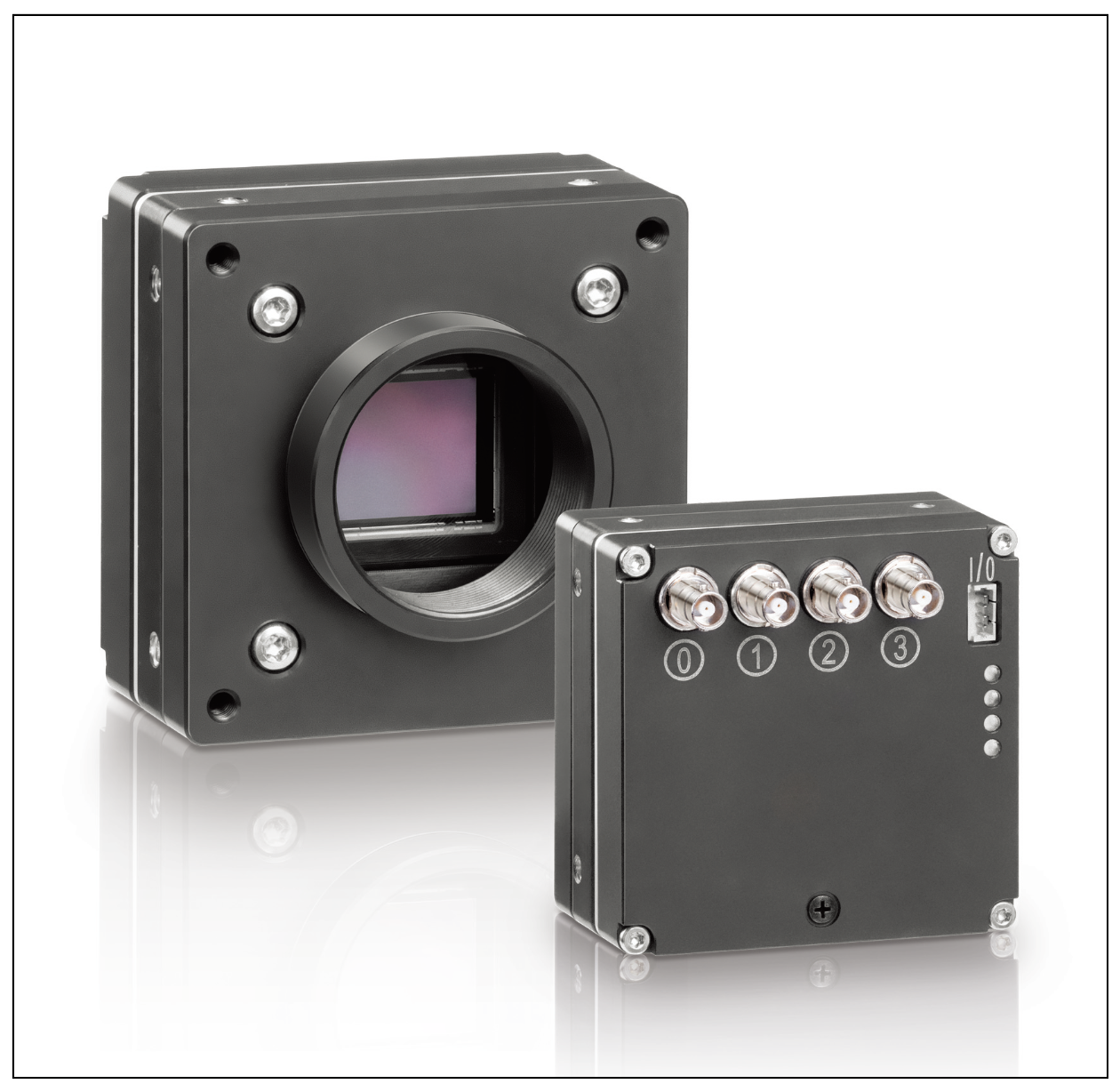

▲ Allied Vision의 FXO CXP 시리즈 머신비전 카메라

Allied Vision이 4채널 CoaXPress-12(CXP-12) 인터페이스를 적용한 신규 머신비전 카메라 ‘FXO CXP’ 시리즈를 공개했다. 신규 제품은 24.6MP 모델 ‘fxo935xCX12-4C’와 12.4MP 모델 ‘fxo936xCX12-4C’로 구성되며, Sony Pregius S BSI 글로벌 셔터 센서를 기반으로 최대 50Gbit/s 데이터 전송 성능을 지원하는 것이 특징이다.

초소형 설계 기반 고속 영상 처리 구현

FXO CXP 시리즈는 50×50mm 크기의 초소형 하우징을 적용했 으며, Allied Vision은 이를 세계 최소형 4채널 CXP-12 카메라라고 설명했다. 제한된 장비 공간이나 컴팩트 검사 헤드에도 쉽게 통합할 수 있으며, 4채널 CXP-12 인터페이스 기반의 고속 데이터 전송을 통해 고해상도·고속 영상 처리를 지원한다.

또한 소비전력을 9W 수준으로 낮춰 팬리스(fanless) 패시브 냉각 구조를 적용했다. 이를 통해 진동 발생을 줄이고 유지보수 부담을 최소화했으며, 특히 클린룸 환경에서 안정적인 운용이 가능 하도록 설계됐다. Power-over-CXP 기능을 통해 외부 전원장치와 추가 케이블 구성을 줄여 시스템 설계 단순화도 지원한다.

전자·반도체·의료 분야 적용

FXO CXP 시리즈는 전자 및 반도체 생산 환경의 2D·3D 자동광 학검사(AOI), SMT 픽앤플레이스 정렬, PCB 검사 등을 주요 적용 분야로 겨냥한다. 또한 3D 레이저 삼각측량과 구조광(structured light) 기반 형상 분석 작업에도 활용할 수 있다.

자동차 및 산업용 계측 분야에서는 재료 검사와 변형·변위 측정, PIV(Particle Image Velocimetry) 분석 등에 적용 가능하며, 팬리스 기반 저진동 구조를 바탕으로 의료·제약 영상 시스템에도 적합하다는 설명이다.

Sony Pregius S 센서 기반 고속 프레임 지원

24.6MP 모델인 ‘fxo935CX12-4C/fxo935MX12-4C’는 Sony IMX935 BSI 글로벌 셔터 센서를 적용했으며, 최대 192fps(8bit) 성능을 지원한다. 12.4MP 모델인 ‘fxo936CX12-4C/fxo936MX12-4C’는 Sony IMX936 센서를 기반으로 최대 339fps(8bit) 프레임 속도를 제공한다.

두 모델 모두 CoaXPress 2.0(CXP-12) 4채널 인터페이스와 Flat Front·C-Mount 기반 모듈형 렌즈 구조를 지원하며, -10° C~+60°C 환경에서도 전체 4채널 CXP-12 성능을 유지할 수 있도록 설계됐다.

자료제공: Allied Vision(www.alliedvision.com)
