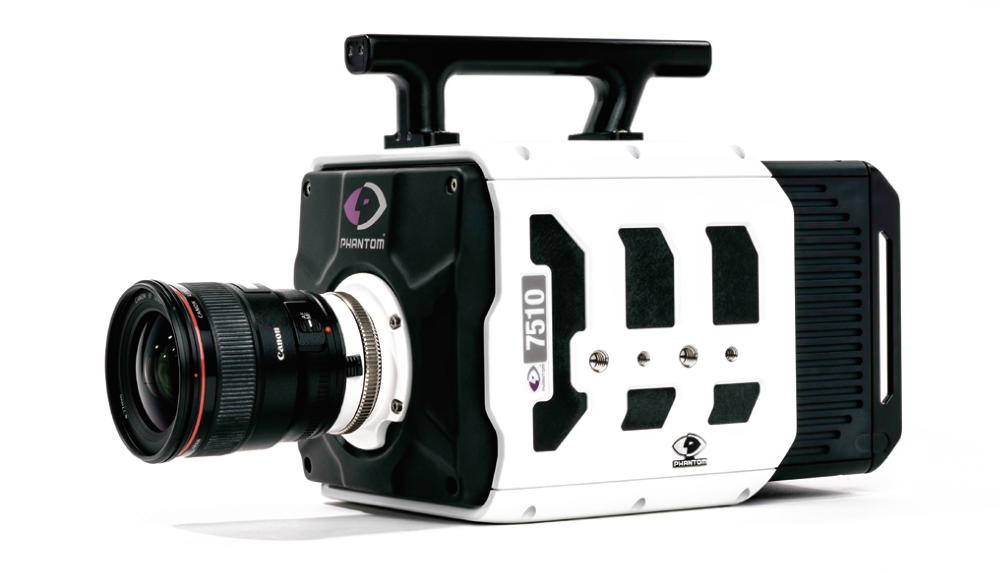

코미, BSI 센서 탑재한 초고속카메라 ‘PHANTOM TMX 7510’ 시리즈
최첨단 센서 기술(Cutting Edge Sensor Technology)
Phantom TMX 고속카메라는 BSI(Back Side Illuminated)센서를 사용한 최초의 고속카메라이다. BSI 기술은 고속촬영에 필요한 금속을 센서의 뒷면에 배치하여 픽셀을 빛에 노출시킨다. 또한, BSI 기술로 TMX 고속카메라는 아주 빠른 촬영속도에서도 더 큰 해상 도를 제공함으로써 이전보다 더 넓은 시험 영역을 볼 수 있다. TMX 고속카메라는 binning 기능을 제공한다. 이 기능은 카메라의 픽셀을 2x2 블록으로 그룹화하여 대체 화면비율을 제공한다. Binning 기능은 컬러 카메라에서 이용 가능하지만, 이미지 출력은 흑백이다.
카메라 제어(Camera control)
Phantom 카메라 구매시 제공되는 PCC 소프트웨어는 이더넷 기반으로 설정과 제어를 한다. TMX 고속카메라도 비디오 모니터를 사용하기 위한 On-Camera Control(OCC) 메뉴 시스템을 갖추고 있다. 이 OCC 메뉴는 기본설정과 고급설정 모두를 조정 가능하며, Capture(촬영), Play(재생), Save-to-CineMags 수행이 가능하다.
이미지 저장 메모리(Image Memory Storage)
Phantom TMX 시리즈 고속카메라의 이미지 메모리는 128G, 256GB, 516GB RAM 3가지가 있다. 이 메모리는 촬영중간에 멈춤없이 여러 개의 짧은 이벤트를 연속해서 사용하기 위해 최대 511 파티션으로 분할하여 사용할 수 있다. CineMag 인터페이스가 장착된 TMX 카메라는 안전하고 분리가 능한 외부저장장치인 Phantom CineMag V를 사용할 수 있다. CineMag V는2TB, 8TB 2가지 유형으로 선택이 가능하며, 축소된 해상도로 장시간 직접 기록도 지원하고, 모든 기록의 검토를 위해서 비디오 재생을 지원한다. CineMag V에 있는 데이터는 1기가 혹은 10기가 이더넷을 사용해서 Phantom CineStation IV 혹은 카메라를 이용하여 다운로드 가능하다. 10기가 이더넷은 최적화된 시스템으로 파일을 다운로드 하는 데 제일 빠른 방법이다. Phantom 원본인 Cine Raw 파일은 많은 비디오 편집 및 분석 프로그램과 호환이 가능하며, PCC 소프 트웨어를 사용해서 다양한 이미지 혹은 동영상 형식(h264.mp4, Apple ProRes.mov, avi, tiff 등)으로 변환이 가능하다.
▲ Phantom CineMag Storage & CineStation for Phantom cameras
이미지 모니터링 및 비디오 출력
Phantom TMX 시리즈 고속카메라는 비디오 모니터 사용을 위해서 2개의 3G HD-SDI 출력 포트가 있다. 표준 비디오 속도를 최대 1080 p60까지 지원한다. 각 출력의 비디오 피드는 동일하여 라이브 비디오로 보거나 카메라 RAM이나 CineMag에서 재생이 가능하다.
다양한 기능
Programmable I/O: 각 Programmable I/O port에 시그널의 매개 변수를 할당하고 정의한다. Strobe, Ready, F-Sync, Pre-Trigger, Event, Memory Gate 및 다양한 core 시그널 등이 가능하다.
Data Acquisition: 호환되는 National Instruments DAQ 모델을 통해 가져온 외부 센서 데이터는 Cine 파일에 포함하고 고속 이미지와 함께 PCC에서 시각화 할 수 있다.
Image-Based Auto-Trigger(IBAT): 라이브 이미지내에서 움직 이는 모션을 자동으로 감지하여 카메라를 트리거 한다. IBAT 활성 영역과 매개변수는 PCC를 사용하거나 카메라의 OCC 메뉴 인터페이스를 사용하여 정의한다.
Exposure Tools: PCC에 있는 Auto-exposure, Threshold mode for the video output, PCC histogram, Zebra pattern overlay 도구들은 모두 과포화없이 최적의 노출을 맞추는 데 사용된다.
Multi-Cine: Phantom 모델에 따라 다르지만 TMX 고속카메라는 촬영중간에 멈춤없이 여러 개의 짧은 이벤트를 연속해서 사용 하기 위해 최대 511 파티션으로 분할하여 사용할 수 있다.
Quiet Fans: 이 기능을 활성화시키면, 촬영 중에 팬의 작동을 멈추게 하여 진동을 제거하는 기능이다.
Continuous Recording: 영상파일 Cines를 외부 스토리지에 자동으로 계속해서 저장하는 기능이다.
Shutter Off Mode: [PIV에서는 노출이라고도 함] 최소한의 프레임 오버헤드로 달성 가능한 노출을 최대화하기 위해 셔터를 끄는 기능이다.
Burst Mode: 모든 프레임 동기화 펄스로 정확한 수의 프레임을 생성한다.
DHCP(Dynamic Host Configuration Protocol): DHCP는 DHCP 라우터를 사용할 때 IP 주소를 자동으로 할당한다. 이 방법은 PC의 전용 카메라 네트워크를 정의할 필요성을 제거한다. 자동 DHCP는 모든 Phantom 카메라에서 사용할 수 있는 보조 사용자 정의 IP 네트워크의 대안이다.
LENS 마운트
Phantom TMX 시리즈 고속카메라는 Nikon F 마운트를 기본으로 제공하지만, 다른 마운트 사용도 가능하다. 카메라 구매 시 두번째 마운트를 주문할 때, 별도의 설명이 없으면 카메라에 이 마운트를 장착하여 선적한다.
NIKON F-MOUNT: Nikon 마운트는 수동 조리개 렌즈들 및 G-style 렌즈와의 호환이 가능하다. 마운트 앞에 기계식 레버는 G 스타일 렌즈의 조리개를 수동으로 조정할 수 있다.
CANON EF-MOUNT: Canon 마운트는 전자 EOS 렌즈와 호환되며 호환 렌즈의 조리개와 초점을 원격으로 조절 가능하다. TMX 시리즈 고속카메라는 VEO, Miro 카메라와 동일한 Canon 마운트를 사용한다.
C-MOUNT and M42 MOUNT: Threaded C 마운트 혹은 ‘Universal’ M42 마운트는 과학촬영을 위한 현미경이나 혹독한 시험 분야에서의 단단한 렌즈와 같은 특별한 광학분야에서 필요할 수 있다.
촬영속도 및 해상도
Phantom TMX 고속카메라는 TMX7510, TMX6410, TMX5010 의 3가지 모델로 제공되며, 풀해상도에서 각각 초당 7만6000장, 6만5940장, 5만720장을 촬영하며 해상도를 축소할 경우 최대 초당 74만4670장, 73만6280장, 58만3330장까지 촬영한다. 만약 Fast 옵션을 이용하는 경우에는 최대 초당 175만장, 151만6660 장, 116만6660장까지 촬영속도를 증가시킬 수 있다.
최첨단 응용분야에서 활용
Phantom 고속카메라 중 가장 빠른 Phantom TMX 시리즈는 △Ballistics studies(탄도학 연구) △Shock wave analysis(충 격파 분석) △ Glass crack propagation(글라스 균열전파) △ Material strain analysis(물질변형 분석) 등의 최첨단의 응용분 야에서 필요로 하는 높은 촬영속도를 제공하도록 설계됐다. TMX 고속카메라는 고속촬영 속도에 따라 3가지 모델, 즉 △ TMX7510(75Gpx/sec 처리속도) △TMX6410(64Gpx/sec 처리 속도) △TMX5010(50Gpx/sec 처리속도)로 가능하다.
자료제공 : 코미대표 이은일 Phantom 한국공식대리점, www.komiweb.co.kr, 031-251-2114
