JAI, 빠른 스캔 속도 및 고해상도의 16K 라인 스캔 카메라 2종 발표

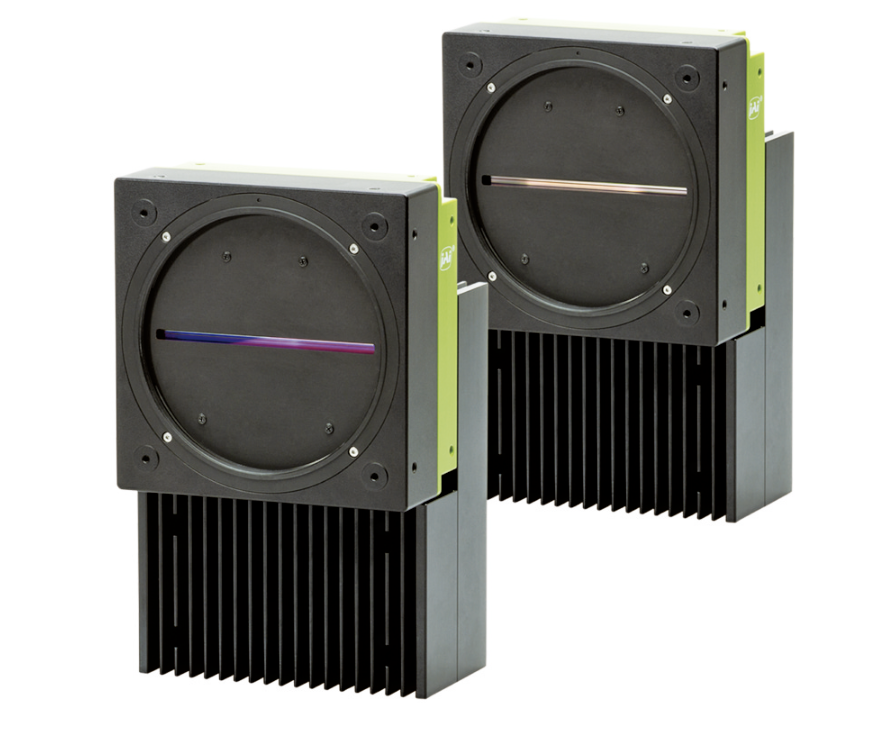

JAI는 고속 CMOS 라인 스캔 카메라 SW-16000TL-CXP4A 3라인 컬러 모델과 SW-16000M-CXP4A 흑백 모델을 새롭게 출시한다고 밝혔다.

JAI의 새로운 카메라 모델은 16K 해상도를 지원하며 대형 5μm 정사각형 픽셀 및 빠른 데이터 처리 속도를 제공하는 CoaXPress 4 x CXP-12 인터페이스를 탑재하고 있다. 고해상도 및 고속 데이터 처리를 지원하여 작은 형상의 디테일을 고속으로 검사하는 비전 시스템이 필요한 제조 공정에 이상적인 카메라이다.

일반적인 애플리케이션으로는 배터리 검사, 평면 패널 디스플레이 검사, 인쇄 회로 기판(PCB) 검사, 기타 고속 웹 및 인쇄 검사 애플 리케이션 등이 있다. 차세대 라인 스캔 카메라는 3.5μm 픽셀이 탑재된 이전 세대의 16K 라인 스캔 카메라보다 훨씬 빠른 100kHz(컬러 모델) 및 277kHz(흑백 모델)의 스캔 속도를 제공한다.

대형 5μm 정사각형 픽셀 탑재


대형 5μm x 5μm 픽셀이 탑재된 새로운 Sweep 카메라는 기존의 3.5μm x 3.5μm 픽셀 16K 라인 스캔 카메라보다 향상된 감광도를 제공한다. 픽셀이 클수록 다이나믹 레인지가 커지고 신호 대 노이즈 비율이 높아져 이미지 품질이 향상된다. 또한 동일한 조명을 사용하여 검사 속도를 높이거나 낮은 강도의 조명을 사용하여 전력 소비를 줄여 비용을 절감할 수 있다. 2x1 수평 비닝(10μm x 5μm 픽셀 크기)을 통해 픽셀 크기를 늘려 감광도를 더욱 높일 수 있다.

CoaXPress 2.0 통한 빠른 데이터 처리


CoaXPress v2.0 인터페이스는 CXP-6 및 CXP-12 구성을 지원하여 라인당 최대 12.5Gbps(4개 라인을 모두 사용하는 경우 총 50Gbps)의 데이터 처리 속도를 제공한다. 이러한 높은 처리 속도는 고해상도와 빠른 스캔 속도가 필요한 애플리케이션에 매우 중 요한 요소이다. CoaXPress 인터페이스는 트리거링, 케이블을 통한 전원 공급, 최대 25m의 케이블 길이, 여러 대의 카메라를 단일 PC 프레임 그래버에 연결하는 기능과 같은 강력한 기능들을 제공 한다. 또한 낮은 지연 시간 및 지터를 통해 고속 산업 검사를 위한 안정적이고 신뢰할 수 있는 성능을 보장한다.

다목적 GPIO 및 트리거 옵션 제공


카메라는 조명과 로터리 인코더를 유연하게 동기화하기 위한 다목적 GPIO 및 트리거 옵션을 제공하여 ‘스캔 재개’ 및 ‘트리거 카운트에 따른 트리거 지연’과 같은 고급 기능을 지원한다. 스캔 재개 기능은 이미지 캡처 중에 물체가 예기치 않게 정지하는 경우 물체의 방향이 바뀌면서 인코더 트리거가 카운트된다. 물체가 이전 위치로 돌아오면 카메라가 자동으로 중단된 지점부터 이미지 캡처를 재개한다. 이 알고리즘을 통해 캡처 중 이미지 라인이 손실되는 것을 방지할 수 있다.

자료제공: JAI(www.jai.com)
