Phantom 고속카메라와 Stereo Imaging System

Phantom 고속카메라 한국공식대리점인 코미에서는 국내 최초로 새로운 고속촬영 시스템을 개발했다. 이 고속촬영 시스템은 가시적 이벤트와 비가시적 이벤트의 두 가지 현상을 동시에 촬영할수 있도록 고안된 장비로 고속카메라에 두 가지 이벤트를 촬영할수 있는 Stereo Imaging system을 장착하여 촬영한다.

일반적으로 촛불의 연소과정을 촬영하기 위해서는 고속카메 라로 촛불의 움직임을 촬영하여 분석한다. 그리고 다음으로 연소 과정에서 눈에 보이지 않는 공기의 흐름을 촬영하기 위해서 특수 미러가 설치된 쉴리렌 가시화 장치를 이용해 연소되는 과정에서의 공기 흐름이 어떻게 움직이는지 관찰할 수 있도록 가시화시킨 부분을 고속카메라로 촬영하고 있다. 이러한 불편을 해소하기 위해 코미에서는 불꽃의 연소과정과 그 연소과정에서 일어나는 공기의 흐름을 동시에 촬영할 수 있도록 한 것이 Stereo Imaging System이다.

예를 들면, 아래 <그림1>과 같이 보이는 순간(촛불)과 보이지 않는 순간(그을음)을 동시에 촬영하는 이 시스템을 이용할 경우, 촛불이 발화되는 순간과 촛불이 발화되면서 생기는 Soot(그을음)의 진행 과정을 동시에 촬영하여 모니터를 통해 관찰이 가능 하고 촛불이 발화되는 과정에서의 온도 측정과 그을음의 진행과 정을 데이터화 할 수 있다.

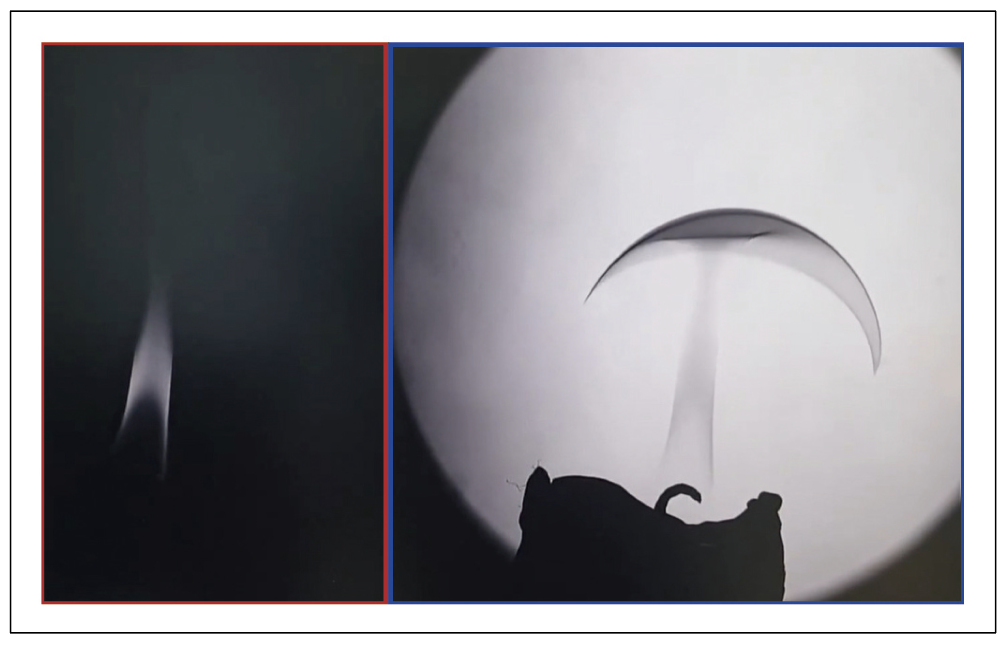

<그림1> 가시적(red) & 비가시적(blue) 촛불 연소순간 동시 촬영한 이미지

다른 예로, <그림2>와 같이 화약을 망치로 깨는 과정에서 이 스테레오 시스템을 장착하고 촬영하면, 화약이 깨지는 순간의 비산 물이 퍼지는 순간과 화약이 망치에 의해 깨지는 순간 보이지 않는 공기의 움직임까지 동시에 관찰할 수 있다.

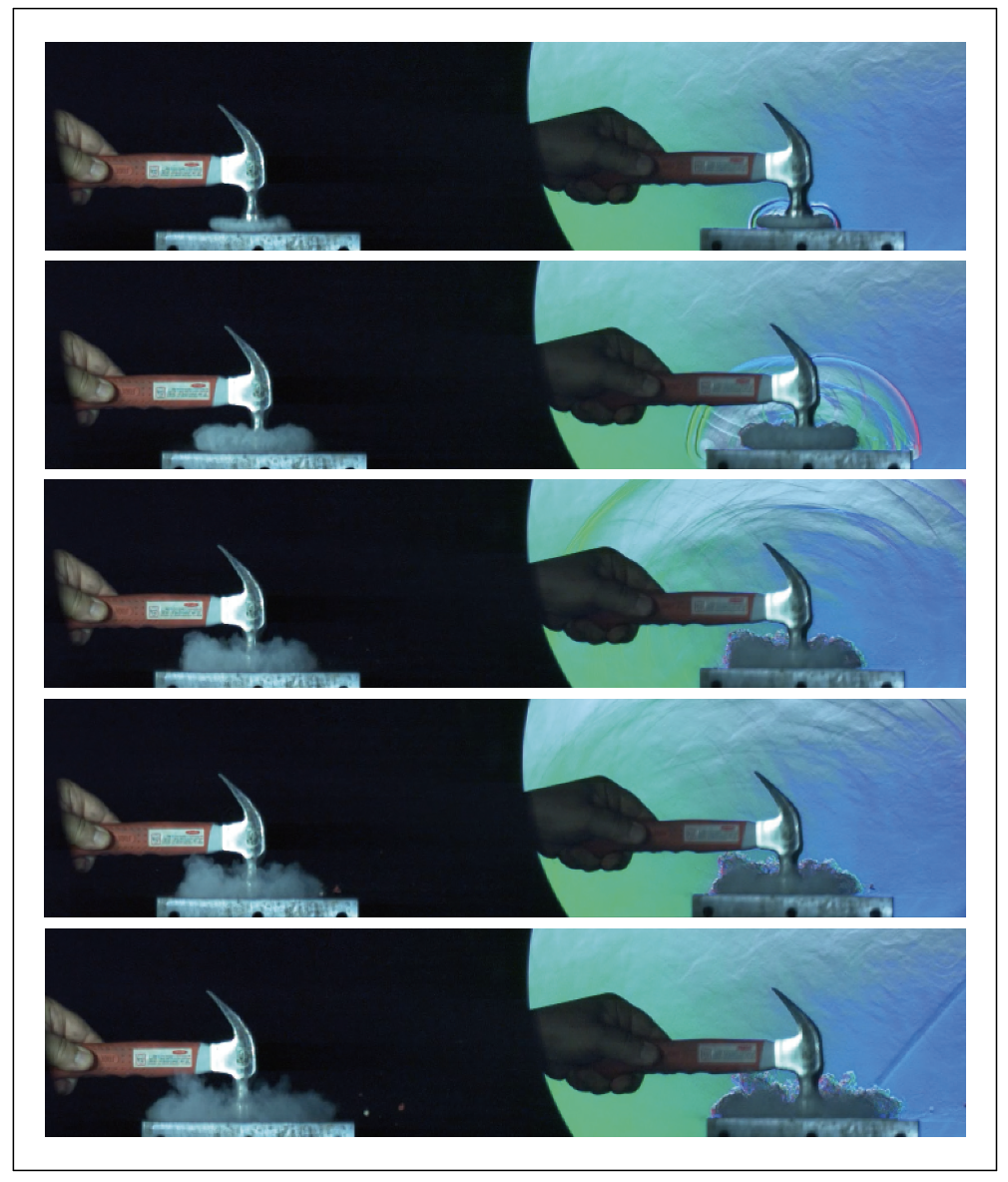

<그림2> 가시적 & 비가시적으로 화약 터지는 순간 동시 촬영

이런 고속의 움직임을 동시에 관찰하기 위해서는 고속현상을 관찰하기 위한 필수 장비가 다음과 같이 준비되어야 한다. ①Phantom 고속카메라와 고속카메라 앞쪽 마운트 부분에 코미에서 개발한 F2.8 Objective Lens와 100mm Macro Lens가 장착된 ② Two Event Optics(Stereo Imaging adapter), 그리고 비가시적인 현상을 관찰하기 위한 ③ ø100mm Concentrating Optics, ④ 90W UV Light Source (Wavelength 405nm), ⑤ 밴드 패스 필터(400nm/650nm), 마지막으로 ⑥ 풀 시스템 설치용 Stand가 필요하다.

이 스테레오 시스템의 특징은 두 가지 컬러의 Event Optics로 가시적인 순간과 비가시적인 순간의 현상을한 번에 동시 촬영한 다음, 제공되는 소프트웨어로 촬영한 영상을 관찰 분석, 높은 온도측정, 3D 모션분석을 위한 입체 영상화가 가능하다. 이 시스템은 촬영 조건에 따라 2개의 Imaging Optics를 이용하여 각도와 간격 조절이 가능하기 때문에 설치가 매우 간편하고, 다양한 촬영 분야에 맞춰서 다양한 광학밴드필터를 옵션으로 선택할 수 있다.

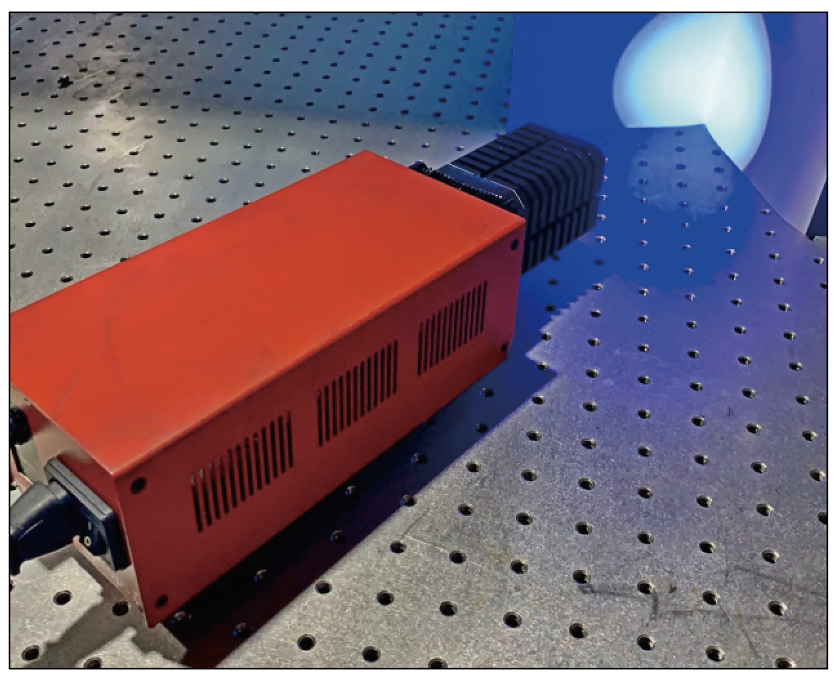

<그림3> 90W UV Light Source

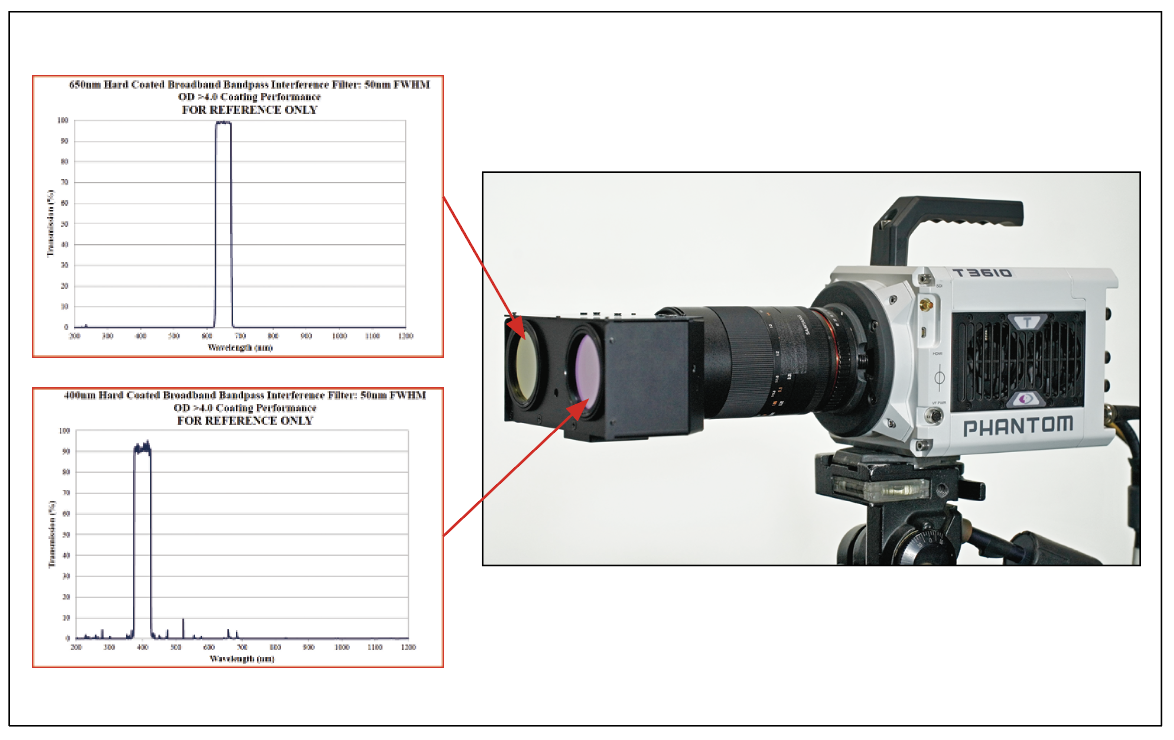

<그림4> Phantom 고속카메라에 스테레오 이미징 어댑터가 장착된 모습

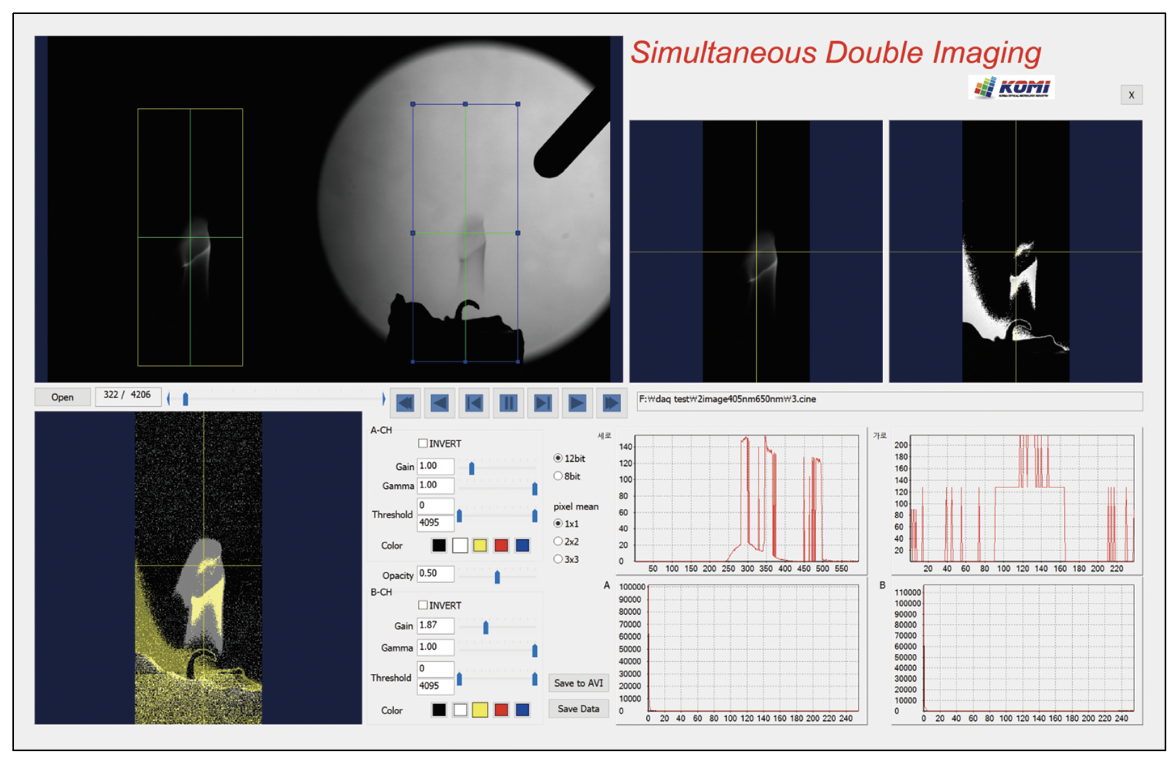

<그림5> 모니터에서 가시적 및 비가시적 이벤트의 움직임 관찰 분석

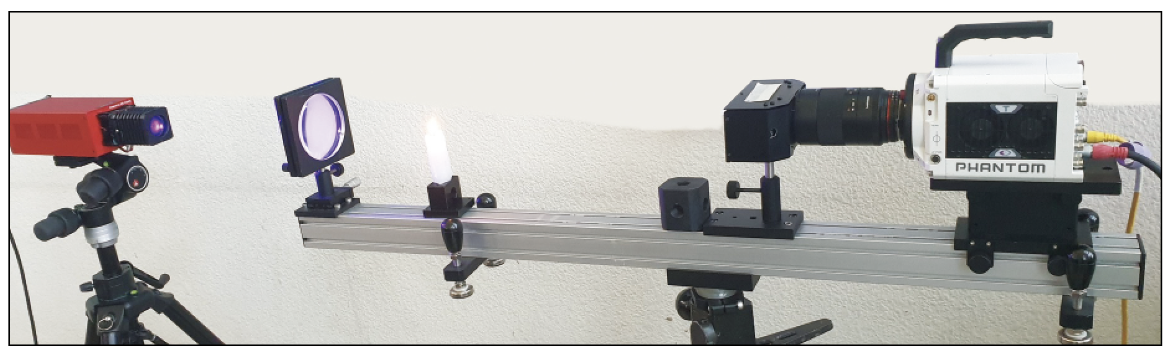

<그림6> 전용 스탠드에 전체 시스템을 장착한 모습

국내 고속카메라 업계에서 가장 전문적인 기업인 코미는 미국 Phantom 고속카메라의 한국공식대리점이 면서 고속카메라 업력은 벌써 25년이 되어간다. 게다가 고속카메라의 중요성을 국내에 전파한 최초의 기업이 코미이며, 국내 최초로 광고물 제작에 고속카메라를 이용하여 광고계를 이끈 기업 또한 코미이다. 이처럼 코미는 지금까지 계속해서 고속카메라 시장을 선도하고자 꾸준히 노력하고 있으며, 이 스테레오 이미징 시스템처럼 고속카메라를 하나의 시스템으로 성장시키기 위해 보이지 않는 개발에 앞장서고 있다.

자료제공: 코미 대표 이은일 Phantom 고속카메라 한국공식대리점,

코미 www.komiweb.co.kr Tel. 031-251-2114 / 010-5091-2705
