고무·타이어 등 고감도 검사를 위한 3D 스마트 센서 ‘Gocator 2430·2440’

2D 머신 비전 센서의 한계


고무 및 타이어 산업(R&T)의 자동화 품질 관리에는 전문성을 갖춘 3D 머신비전 솔루션이 필요하다. 그 이유는 R&T 애플리케이션은 복잡한 형상의 저대비 어두운 재료를 매우 빠른 속도로 스캔해야 하는데, 이는 강력한 3D 센서 기술을 통해서만 달성할 수 있는 작업이기 때문이다. 시스템 엔지니어들은 스캐닝 문제를 해결하기 위해 2D 머신 비전 센서를 사용하는 경우가 많다. 하지만 안타깝게도 2D만으로는 적절한 솔루션을 제공할 수 없다. 그 이유중 하나는 2D 센서가 검은색과 검은색의 대비를 보기 위해 복잡한 조명이 필요하기 때문이다. 일부 애플리케이션의 경우 조명을 재료 아래에 배치하면(예: 스트립의 너비를 측정할 때) 뜨거운 고무가 조명을 오염시킬 수 있다.

2D 센서의 또 다른 단점은 물체의 기하학적 구조(즉, 3D 형상)와 관련된 측정값을 생성할 수 없다는 것이다. 결과적 으로 물체의 평탄도, 표면 각도 또는 부품 부피와 같은 중요한 특징을 측정할 수 없으며 대비 기반 검사로만 제한된 다. 따라서 2D 센서는 어두운 표면의 복잡한 형상 기반 특징을 스캔하거나 저조도 조건에서 작동하기에는 부적합한 솔루션이다.

LMI의 Gocator 2430 및 2440


이에 비해 3D 센서는 콘트라스트가 변하지 않으며 재료나 조명 조건에 관계없이 고해상도 스캔을 생성한다. 또한 타이어 트레드의 홈과 같은 표면 특징에 대한 중요한 깊이 측정을 포함하여 스캔 대상의 완전한 3D 형상을 캡처한다. LMI는 최근 R&T 애플리케이션에서 고속, 고감도 3D에 대한 이러한 수요를 충족하기 위해 두 가지 새로운 스마트 센서 모델인 Gocator 2430 및 2440을 출시했다. 두 센서 모두 최신 광학기술이 적용됐다. 차세대 2MP 이미저는 고해상도 프로필을 두 배로 제공한다. 인기 있는 Gocator 2300 시리즈의 속도와 비슷하여 트레드/측벽, 고무 압출 등을 포함한 모든 고속 스캐닝 작업에 이상적이다. 더 빠른 스캔을 통해 사용자는 인라인 프로세스 속도를 높이고 가장 높은 해상도를 달성할 수 있다.

Gocator 2430 및 2440의 이미저는 감도가 두 배 더 높아 어두운 대상에 대해 더 나은 결과를 얻을 수 있다. 2430 및 2440의 다른 주목할만한 기능으로는 더 넓은 스캔을 위한 대형 FOV와 상단및 측면 마운트가 모두 내장된 소형 새 패키지가 있다. 이러한 센서를 네트워크에 연결(버디)하여 더 많은 대상을 스캔할 수 있으 므로 사용자는 더 적은 수의 센서로 더 많은 작업을 수행하면서 표면과 가장자리의 세부 사항을 캡처할 수 있다.

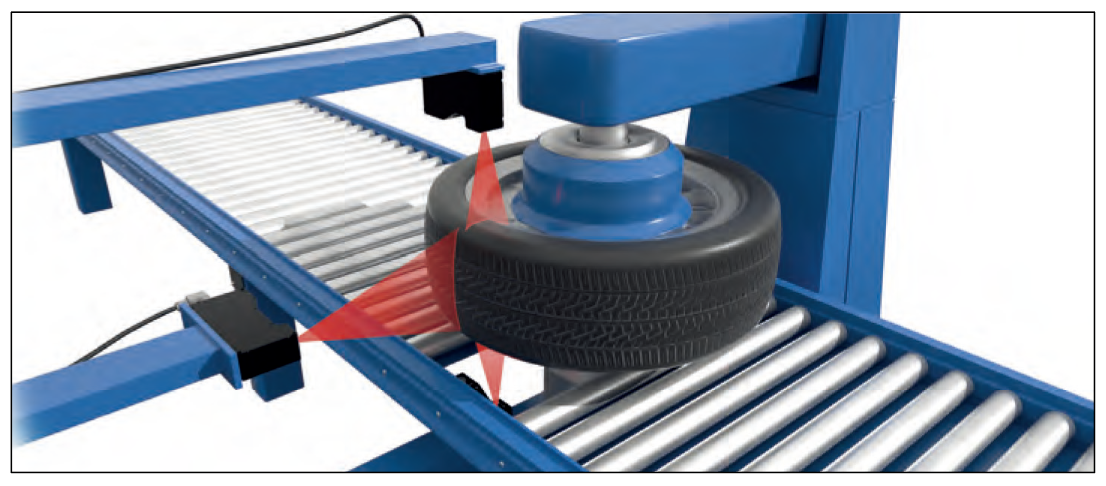

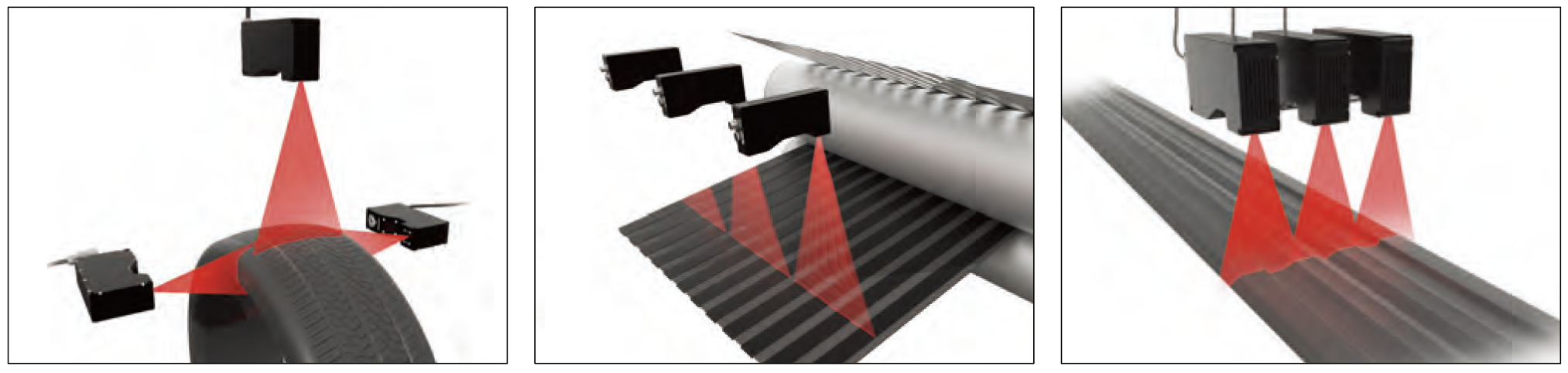

Gocator 2400 센서는 트레드 프로파일링, 타이어 균일성, 고무 스트립 라미네이션, 타이어 성형 드럼, 고무 언롤 및 고무 압출 프로파일링과 같은 R&T 응용 분야를 위한 스마트 3D 솔루션이 다. 타이어 측벽의 분류 코드 및 DOT 코드 식별과 같은 특수 R&T 애플리케이션을 위한 효과적인 솔루션을 제공하기 위해 단일 장치에 3D 및 2D 기술이 포함되어 있다. 타이어 측벽의 양각 또는 엠보싱 DOT 코드 문자는 검은색 바탕에 검은색으로 표시되며 사실상 대비가 0이다. 이 제로 대비 문제를 해결하기 위해 3D 센서는 포인트 클라우드 데이터를 생성 한다. 양각 문자를 만들어 높이 맵으로 렌더링한다. 높이 맵은 머신 비전 라이브러리에서 일반적인 OCR 알고리즘으로 처리되어 DOT 코드를 추출한다.

Gocator에 내장된 사용자 인터페이스는 유연하고 반응이 빠른 포인트를 제공한다. 모든 컴퓨터 또는 운영 체제에서 웹 브라우저를 사용하여 클릭하는 경험을 제공한다. 추가 소프트웨어를 설치할 필요 없이 Gocator는 즉시 R&T 응용 분야의 중요 치수를 설정하고 측정할 수 있다.

자료제공: LMI(www.lmi3d.com)
