PCB 검사에 적합한 ‘VS-TLS(FR) 텔레센트릭 렌즈’
텔레센트릭 렌즈, 고정밀 측정의 필수요소
올바른 렌즈를 선택하는 것은 시스템의 기본적인 물리적 크기를 결정하므로 비전 시스템 설계의 중요한 측면이다. 카메라와 대상 사이의 필요한 작동 거리는 선택한 렌즈 및 카메라의 시야에 따라 설정되기 때문이다. 텔레센트릭 렌즈는 고정밀 측정에는 필수적 이다. 텔레센트릭 렌즈는 빛이 렌즈에 평행하게 들어오도록 만들 어져 있어, 빛이 렌즈를 통과할 때 다양한 각도나 위치에서 오더 라도 렌즈를 통과한 빛은 거의 평행한 방향으로 나간다.

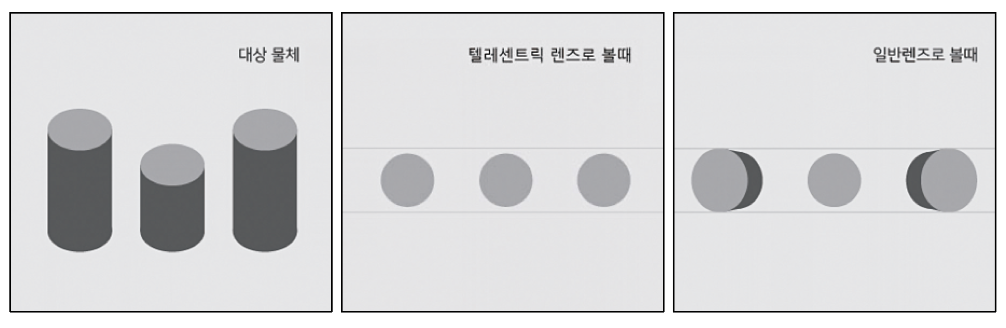

위의 그림처럼 텔레센트릭 렌즈는 물체가 카메라에 근접해 있는지에 관계없이 이미지에서 일관된 물체 크기를 유지한다. 이 특징은 텔레센트릭 렌즈를 이미지 센서나 다른 광학 시스템과 함께 사용할 때 유용하다. 평행한 빛을 유지함으로써 렌즈의 깊이에 따 른 이미지 왜곡을 최소화하고, 정확하고 일관된 이미지를 얻을 수있기 때문이다. 즉, 형상 크기를 정확하게 측정할 수 있으므로 측정이나 검사와 같은 정밀한 광학 응용 분야에서 핵심 요소로 작용 한다.
머신비전 렌즈는 PCB, 반도체, 전자 부품 검사 등 다양한 응용 분야에서 이미징 시스템의 변화하는 환경에서 요구를 수용할 수있도록 계속해서 발전해 왔다. 이는 다양한 어플리케이션과 상황에 맞춰 필요한 광학 배율을 선택할 수 있는 유연성을 고객에게 제공해야 한다는 뜻이다. 따라서 변화하는 환경에 대하여 최적화된 솔루션을 제공하기 위해 VS Technology는 Fit-X 기술을 도입 하여 전면 렌즈와 후면 렌즈를 조합하여 다양한 광학 배율을 제공 하는 VS-TLS(FR) TELECENTRIC SERIES (FIT-X)를 출시했다.
VS-TLS(FR) 시리즈, 20가지 배율의 텔레센트릭 렌즈 기술

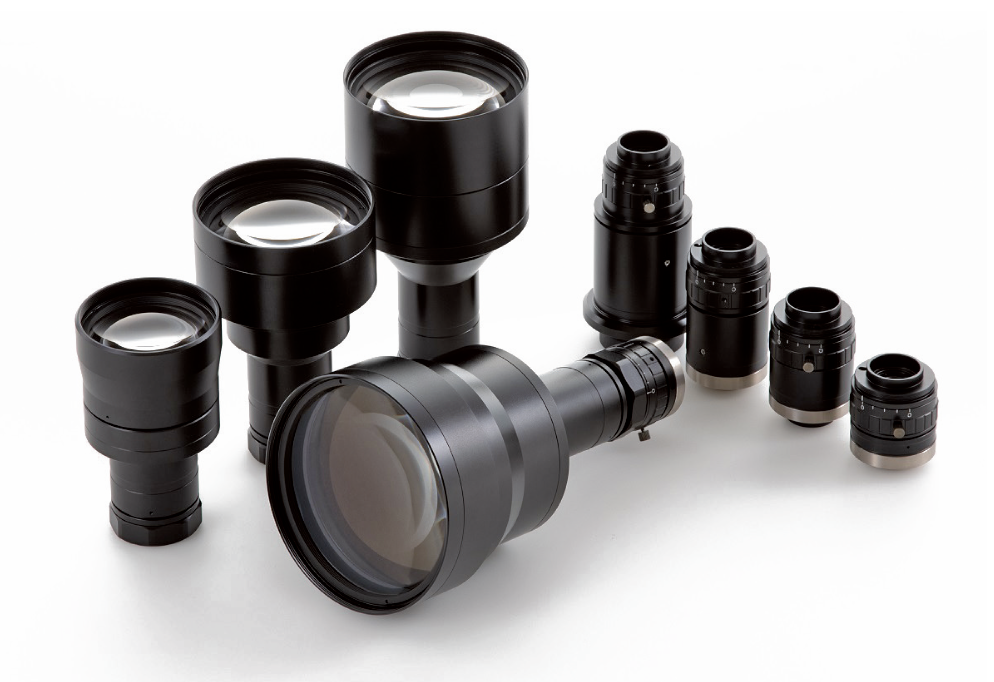

VS Technology는 머신비전 분야에서 고품질의 렌즈와 조명 솔루션을 개발하고 제조하는 기업이다. Telecentric, Macro, Line Scan, CCTV, Zoom Lens 및 보안, 감시용 CCTV Lens 등을 개발해 왔다.
최근 발표한 ‘VS-TLS(FR) TELECENTRIC SERIES (FIT-X)’는 렌즈의 프론 트와 리어를 자유롭게 재조립하여 20가지 이상의 배율을 설정할 수 있는 텔레센트릭 렌즈이다. 주요 특징으로는 △ FIT-X 기술을 활용한 넓은 시야각및 높은 성능의 텔레센트릭 구현 △ 낮은 왜곡률과 뛰어난 광학 배율 표현으로 다양한 용도에 적합 △ FIT -X, 프론트렌즈와 리어렌즈를 활용하여 고객이 원하는 다양한 광학배율 표현 △ FOV 38파이부터 80.7 파이까지의 확장할 수 있는 시야각 △ 프런트렌즈 4개와 리어렌즈 5개를 활용하여 최대한의 성능과 다양한 조합 가능 등이 있다.

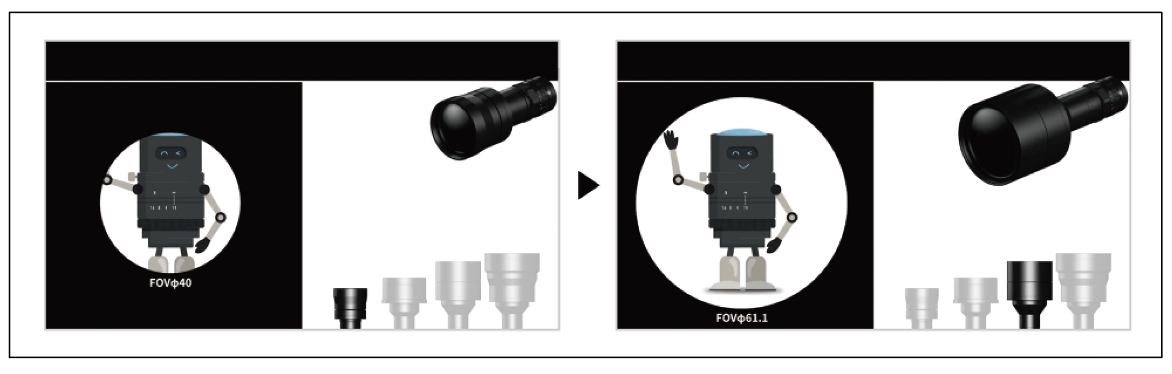

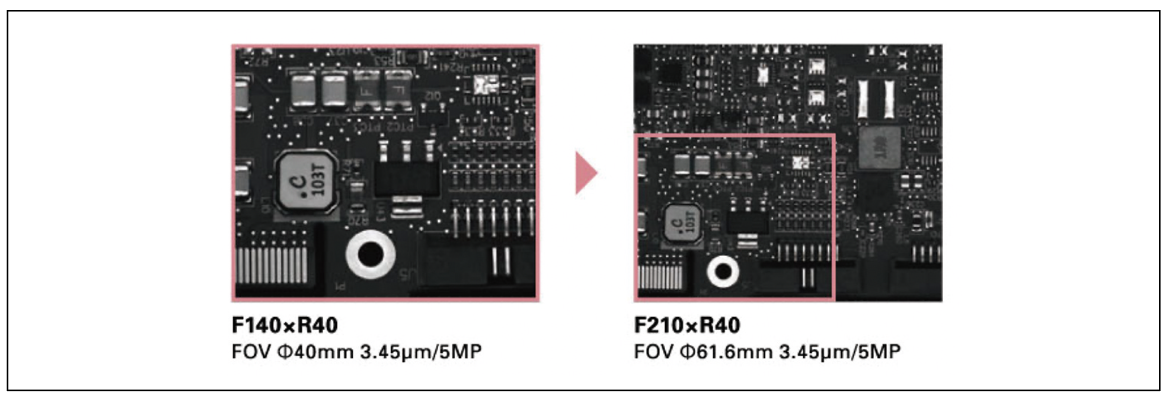

▲ VS-TLS(FR)의 프론트 렌즈를 교체하여 FOV(시야각)을 확장한 이미지1
▲VS-TLS(FR)의 프론트 렌즈를 교체하여 FOV(시야각)을 확장한 이미지2

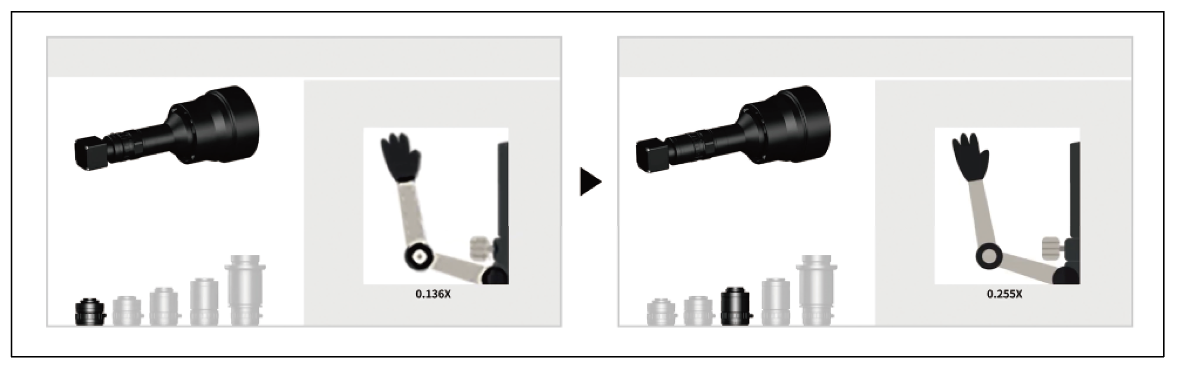

▲ VS-TLS(FR)의 리어 렌즈를 교체하여 배율을 변화한 이미지1

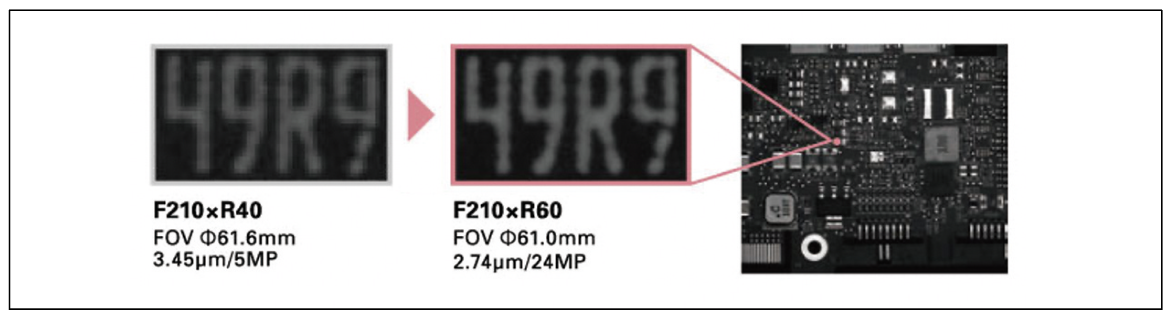

▲ VS-TLS(FR)의 리어 렌즈를 교체하여 배율을 변화한 이미지2
VS-TLS(FR) TELECENTRIC SERIES (FIT-X)렌즈는 프론트렌즈 4개와 리어렌즈 5개로 구성되어 다양한 배율을 표현할 수 있다는 장점이 있다. 왼쪽의 예시 이미지처럼 VS-TLS(FR) 렌즈는 프론트 렌즈를 교체하여 FOV(시야각)을 확장하고 리어 렌즈를 교체하여 배율을 변화하여 다양한 산업 환경에서의 고객의 최적의 솔루션을 제공할 수 있는 것이다.
VS-TLS(FR) 텔레센트릭 시리즈(FIT-X) 렌즈의 주요 기능

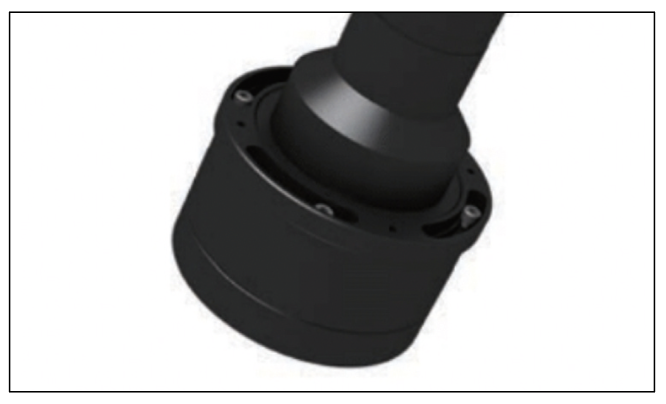

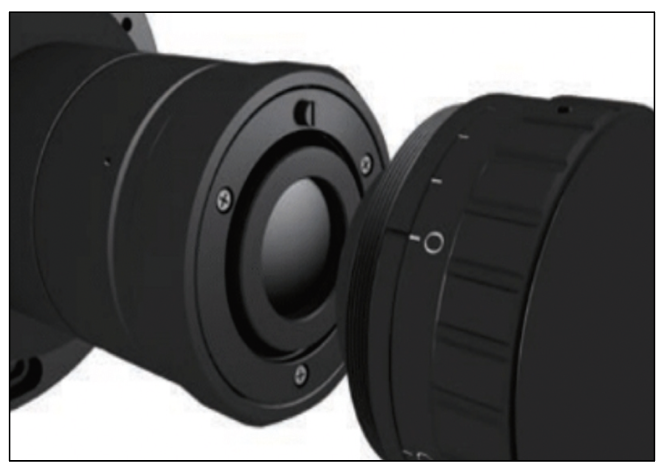

• X LOCK SYSTEM과 첨단 렌즈 커플링 기술: VS-TLS(FR) 렌즈의 독특한 잠금 링 구성을 갖춘 프런트 및 리어 커플링 기술은 팔각형 마운트를 통한 정확한 체결 토크 관리와 견고한 렌즈를 고정시켜 준다. 이를 통해 기존 나사형이 아닌 표면에 견고하게 고정되는 고정 구조로 정확한 렌즈 체결 보장한다.
• Function Ring을 활용한 편리한 렌즈 조작: VS-TLS(FR) 렌즈에서 Function Ring은 렌즈를 지지 하는 플레이트를 부착하기 위해 도입된 기술이다. 지그가 렌즈 본체에 직접 고정되지 않아 성능에 미치는 영향을 최소화하고 해당 렌즈를 돌려서 홀딩 플레이트와 카메라의 위치를 미리 조정한다. 이로써, Function Ring은 렌즈의 부착 및 제거 시에 렌즈의 미세한 조정을 용이하게 해 제품의 효율성을 향상시킨다.

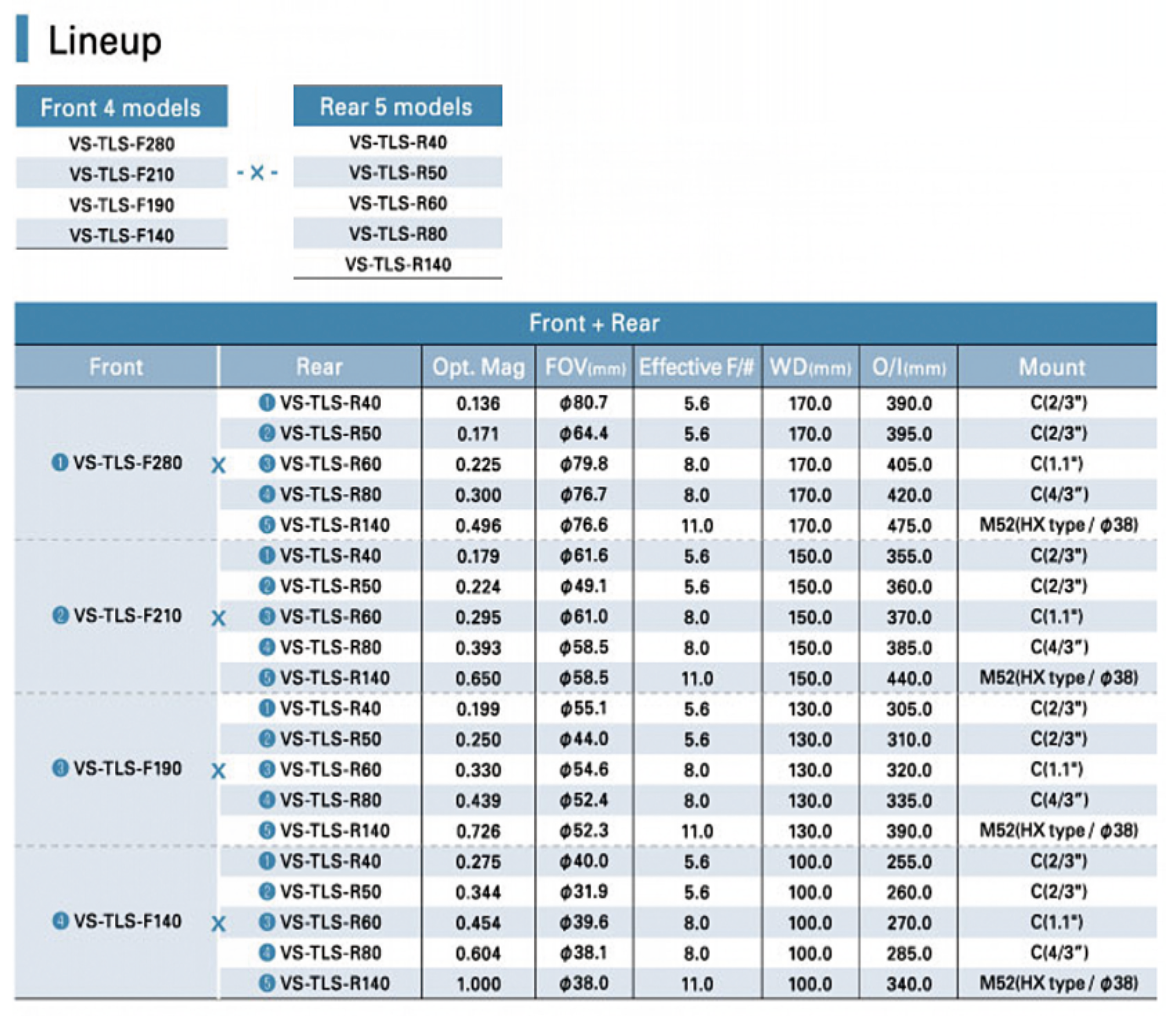

• 20가지 다양한 광학 배율 설정: VS-TLS(FR) 렌즈는 카메라와 카메라의 후면 부분을 그대로 유지하면서, 앞부분을 교체하여 시야를 확장하거나 앞부분을 그대로 두면서 뒷부분(및 카메라)을 교체해서 시야 및 작업 거리(WD)를 변경하지 않고 광학 배율(픽셀 해상도)을 증가시킨다. 위의 표처럼 프론트 렌즈 4개와 리어 렌즈 5개를 조합하여 20가지의 다양한 광학 배율을 설정할 수 있다.
검사 대상의 이미지를 카메라 센서에 초점을 맞추기 위해서 렌즈는 모든 이미징 시스템의 필수 구성 요소이다. 시차 또는 원근 오류를 제거하거나 조정 가능한 배율, 시야 또는 초점 거리를 제공하는 데 사용할 수 있기 때문이 다. VS-TLS(FR) 렌즈는 이러한 필수적인 기능들을 넘어서, 시야 및 작업 거리(WD)를 변경하지 않고 광학 배율(픽셀 해상도)을 증가시킬 수 있는 독특한 기능을 제공한다. 이를 통해 사용자는 다양한 산업환경에서 최적화된 솔루션을 찾을 수 있고, 검사 대상의 세밀한 조정과 더 높은 픽셀 해상도를 동시에 달성할 수 있다.
머신 비전 렌즈, 95억 달러의 가치를 가지다
시장 정보 및 자문 회사인 Research Dive의 최신 수치에 따르면 글로벌 산업용 머신 비전 렌즈 시장은 6.1%의 안정적인 연평균 성장률(CAGR)로 성장하며 2026년까지 95억 3,740만 달러의 가치를 가질 것으로 예상했다. 이 보고서에서는 다양한 산업의 운영 흐름에 대한 분석 및 검사의 필요성을 언급했으며 많은 산업 조직에서의 검사에서 머신비전 렌즈의 사용 성이 증가할 것이라고 전했다.
이런 환경에서 VS-TLS(FR) 렌즈는 높은 수요와 성장하는 산업용 머신 비전 렌즈 시장에서 혁신적인 솔루션으로 각광받을 것으로 전망된다. 최신 기술과 다양한 광학 배율 조합으로 제작된 FIT-X 기술로 PCB, 반도체, 전자 부품 등 다양한 어플리케이션에서 효과 적으로 활용할 수 있도록 지원하며, 글로벌 시장에서의 머신 비전 렌즈 수요를 충족시키기 위한 선택지로 작용할 것이다. 즉 VS-TLS(FR) 렌즈는 머신비전 렌즈의 혁신적인 발전을 끌어내 다양한 응용 분야에서 뛰어난 성능을 제공할 전망이다.

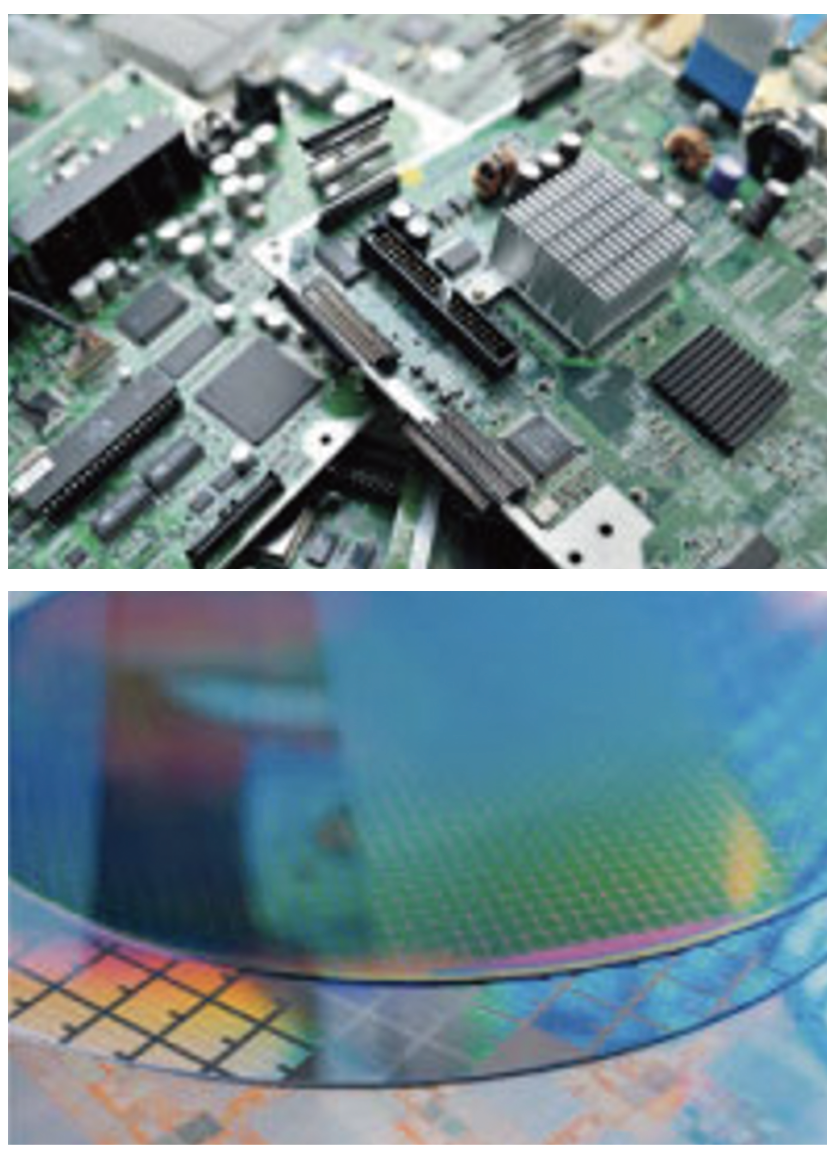

▲ VS-TLS(FR) 렌즈를 적용할 수 있는 어플리케이션(PCB, 반도체, 전자부품)
자료제공: 화인스텍(www. fainstec.com)
