에드몬드옵틱스, 크기가 작고 호환성이 뛰어난 광학 마운트 및 스테이지 출시

에드몬드옵틱스는 최근 크기가 작고 호환성이 뛰어난 광학 마운 트와 스테이지를 출시했다.

E-Series Adjustable Size Kinematic Optical Mount

• 실험 및 OEM 시스템에 필수품인 마운트

• 3~38.1mm의 사각형 광학 부품과 호환 가능

• 직경이 4~40mm인 광학 부품과 호환 가능

• M6 x 0.25(101.6 TPI) 조정 나사

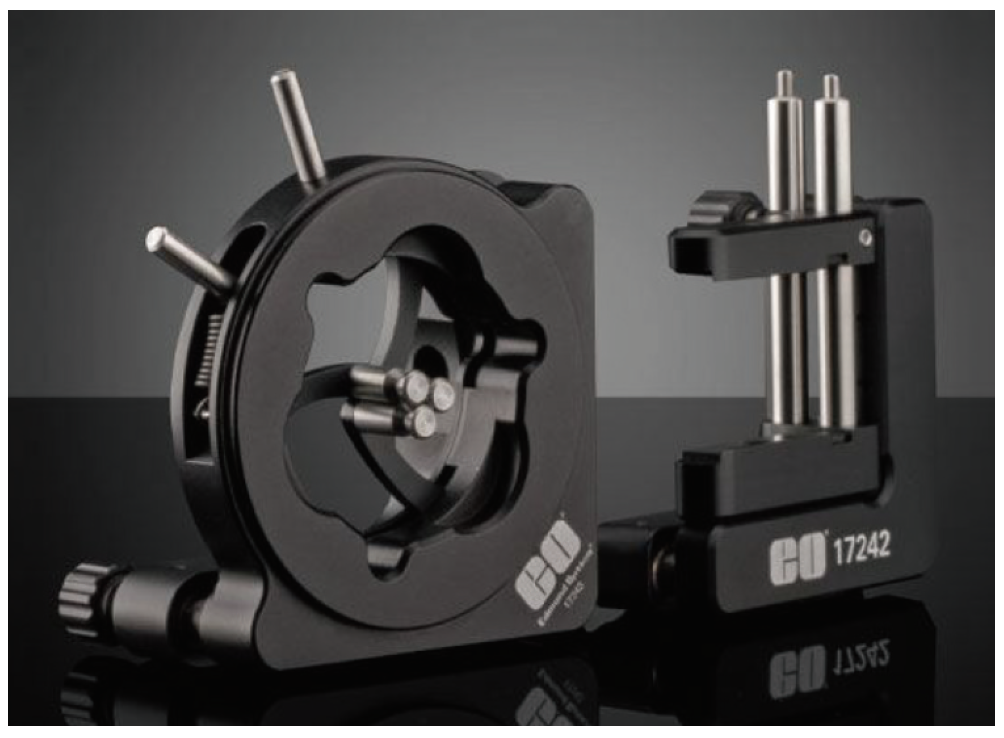

▲ E-Series Adjustable Size Kinematic Optical Mount 이미지

E-Series Adjustable Size Kinematic Optical Mount는 원형, 직사각형, 정사각형 등 모양이 다양한 광학 부품을 통합하는 데적합하다. 또한 R&D, 프로토타입 제작, OEM 시스템 통합 등의 어플리케이션에 꼭 필요한 기능을 다양하게 제공한다. 유효 구경이 커서 미러와 같은 반사형 광학 부품뿐만 아니라 빔스플리터, 필터, 실린더 렌즈와 같은 투과형 광학 부품과도 호환되도록 성능 을 개선했다. 팁/틸트 광 조정 및 정렬(±3.5°)을 위한 2개의 M6 x 0.25(101.6 TPI) 조정 나사는 부드럽게 움직이며, 손이나 육각 렌치(렌치 크기 2mm)로 조절할 수 있다. 조정 나사 노브를 분리하면 부피가 더 줄어든다.

이 제품은 TECHSPEC Metric Stainless Steel Mounting Post 및 Pedestal Post와 바로 결합하고 마운팅 기능을 향상할 수 있게 해주는 M4, 8-32, M6 x 1.0 하드웨어와 호환 가능하다. 해당 제품의 제품군에 속하는 E-Series Adjustable Rectangular Kinematic Mount는 25.4mm의 광학 부품을 장착하면 광축 높이가 38.1mm이며, E-Series Jaw Clamp Kinematic Mount은 호환 가능한 크기의 광학 부품을 장착하면 광축 높이가 38.1mm로 항상 일정하다.

High Load Capacity Dovetail Stage

• 컴팩트한 사이즈로 시스템과 쉽게 통합

• 견고한 소재인 황동을 사용하여 15kg에 달하는 허용 하중

• TECHSPEC Stage 전 제품군과 호환 가능

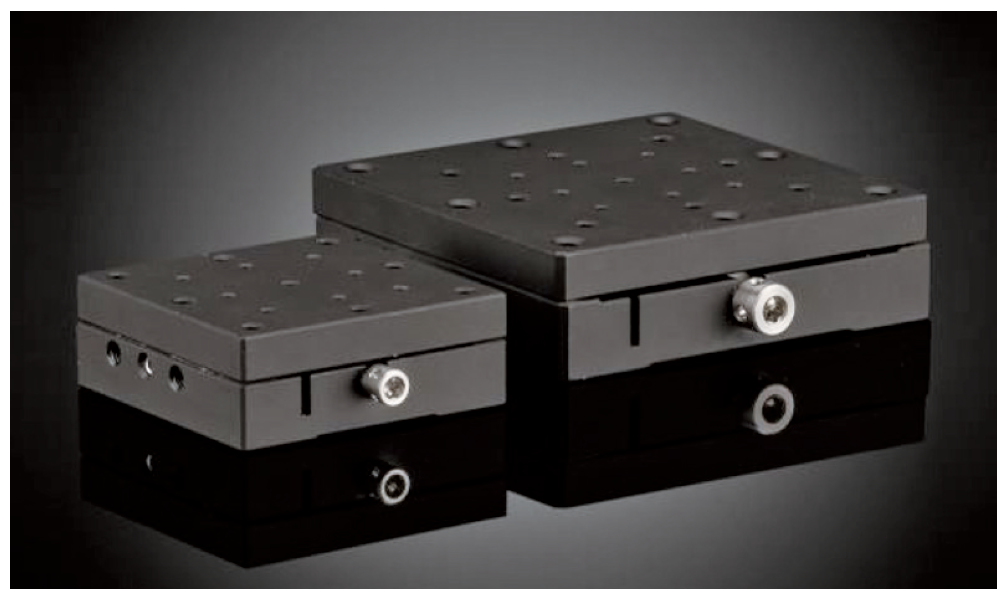

▲ High Load Capacity Dovetail Stage 이미지

High Load Capacity Dovetail Stage는 광학 시스템에서 선형 조절을 하기 위한 솔루션으로 크기가 작고 가격이 합리적인 것이 강점이다. 또한 견고한 소재인 황동을 사용하였으며 육각 구동식 움직임을 특징으로 한다. 전체 크기가 작고 허용 하중 옵션 으로 5kg, 10kg, 15kg이라는 높은 값을 제공한다. 장력 스프링 (tension spring)이 없고 외부 플레이트가 고정되어 있어 진동을 견뎌내는 안정성을 갖췄다. 이 제품은 까다로운 환경에서 통합된 선형 조절을 위해 스테이지의 크기가 작아야 하는 이미징및 레이저 광학 시스템에서 사용하기에 적합하다. 뿐만 아니라 TECHSPEC Stage 전 제품군은 물론 동급의 영국식/미터식 스테 이지와 호환 가능한 볼트 패턴을 갖는다.

자료제공: 에드몬드옵틱스(www.edmundoptics.co.kr)
