에드몬드옵틱스, 합리적 가격대의 광학 마운트 및호환성이 높은 스테이지 출시

▲ E-Series Kinematic Circular Optical Mount

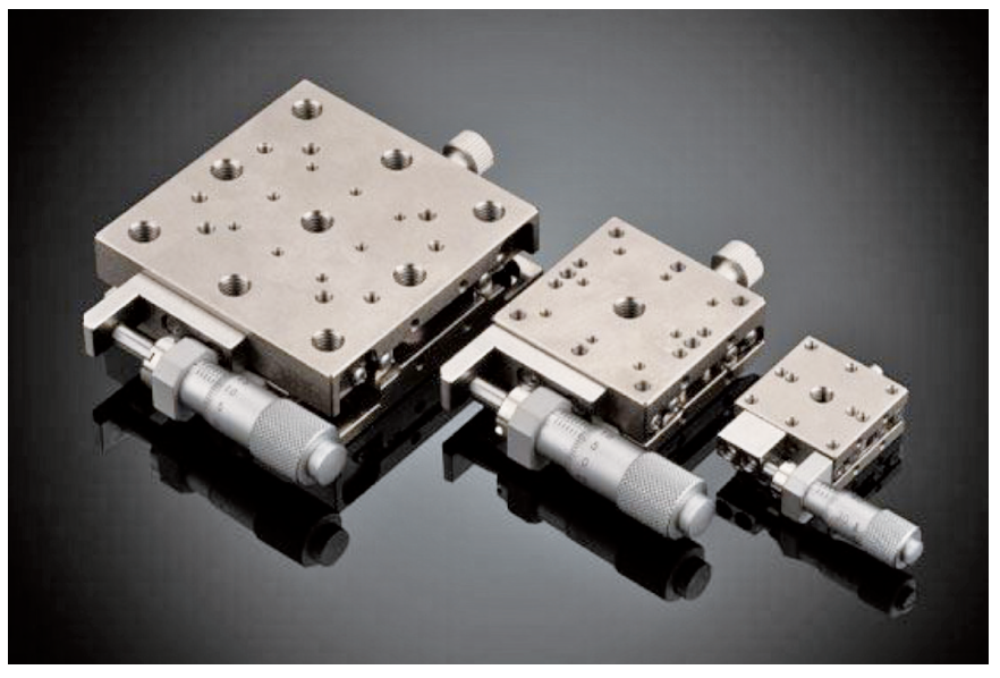

▲ Stainless Steel Extended Contact Ball Bearing Linear Translation Stage

에드몬드옵틱스는 합리적인 가격대의 광학 마운트와 호환성이 높은 스테 이지를 새롭게 출시했다고 밝혔다.

광학 마운트 신제품


이번에 발표한 ‘E-Series Kinematic Circular Optical Mount’ 제품은 R&D, 프로토타입 제작, 시스템 결합과 같은 애플리케이션에 필요한 기능을 갖추고 있다. 광학 부품의 팁/틸트 미세 조정(±3.5°)이 가능한 2개의 나사가 존재한다. 또한 M6 x 0.25 (101.6 TPI) 조절 나사가 있어 손이나 앨런 키(Allen key, 크기: 2mm)로 조정 시 부드럽게 움직인다. 조절 나사 노브는 탈부착이 가능해 외관의 크기를 더 줄일 수 있다. 마운팅 홀의 경우 M4 및 8-32 마운팅 하드웨어와 호환 가능하도록 설계된 카운터보 어(counterbore)는 물론, M6 x 1.0 내부 스레드까지 갖추고 있어 장착이 편리하며 TECHSPEC Stainless Steel Mounting Post 및 Pedestal Post 와 바로 결합 가능하다.
이 제품의 주요 특징으로는 △ 실험 및 OEM 시스템에 필수품인 마운트 △ 합리적인 가격대 △ 0.5”- 4.0” 직경의 버전으로 제공 △ M6 x 0.25 (101.6 TPI) 조절 나사 등이 있다.

호환성 높은 스테이지 신제품


‘Stainless Steel Extended Contact Ball Bearing Linear Translation Stage’는 고딕 아치형 가이드 시스템으로 직진도 및 평행도가 우수하 다. 스테인리스 스틸 스테이지 플랫폼 외부에 베어링을 장착하여 온도 변화가 심한 환경에서도 온도를 일정하게 유지하도록 설계되었으며 최대 20kg의 하중을 견뎌야 하는 시스템 애플리케이션에 적합하다. 또한 TECHSPEC Manual Stage 제품군과 호환이 가능한 홀 패턴으로 구성되어 있다. 해당 제품의 경우 3가지 크기 옵션이 제공되며 영국식 혹은 미터식 표준에 맞는 마운팅 스레드를 갖추고 있어 2축 및 3축 방향 구성이 가능하므로 실험실이나 시스템과 통합하는 데 사용할 수 있다. 이 제품의 주요 특징으로는 △ 스테인리스 스틸 구조로 최대 20kg까지 적재 가능 △ 우수한 온도 안정성 및 직진도 △ TECHSPEC Manual Stage 제품군과 호환 가능 등이 있다.

자료제공: 에드몬드옵틱스(www.edmundoptics.co.kr)
