BSI센서에 가성비까지 높인 고속카메라 ‘Phantom TE2010’

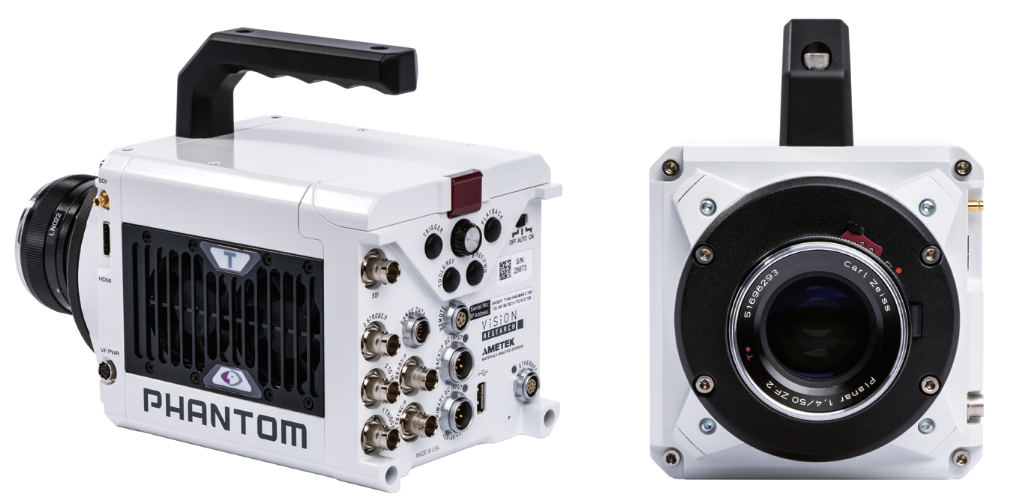

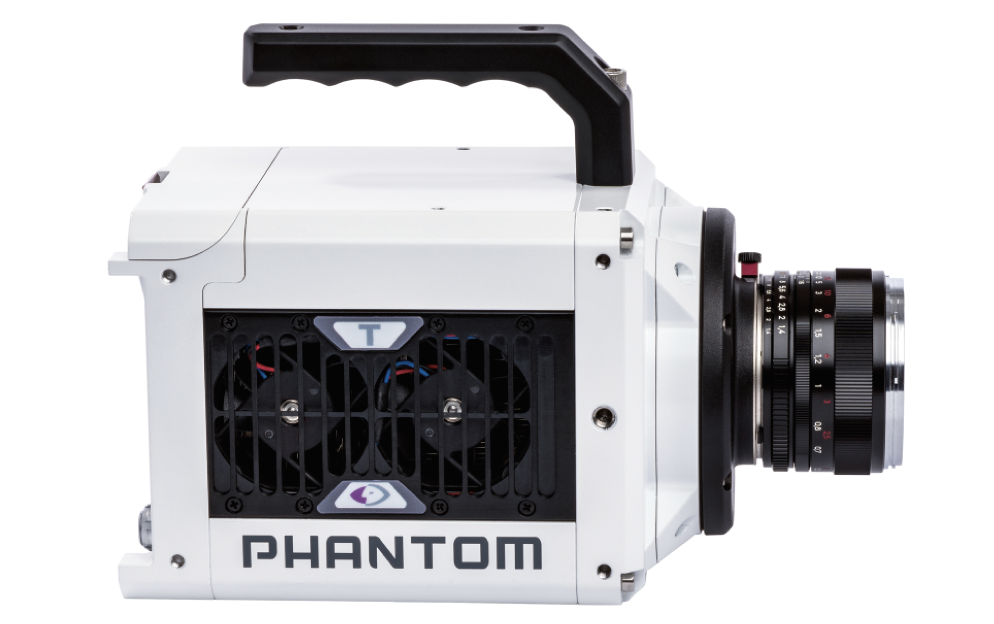

Phantom TE2010 고속카메라는 미국 비전리서치의 혁신적인 개발품 BSI 센서를 탑재한 고속카메라 중에서 가성비 최고인 제품 이라고 해도 과언이 아닌 카메라이다. TE2010은 BSI센서를 탑재한 다른 고속카메라와 달리 경제적인 측면을 고려하여 BSI 고속 카메라의 특징은 살리고 가격은 낮추어 많은 고객들이 부담 없이 제품을 접할 수 있도록 특별히 설계되었다.

1280 x 832 해상도에서 최대 19,250fps 촬영


Phantom TE2010 고속카메라는 혁신적인 기술 BSI센서를 탑재하였으며, 와이드한 1280 x 832 풀해상도에서 초당 1만9250장까지 제공하고 20기가픽셀의 높은 데이터 처리속도를 제공한다. 해상도를 줄일 경우 최대 초당 46만9560장까지 고속촬영이 가능하 며, Fast 옵션을 선택할 경우 108만장까지 이미지를 획득할 수 있다. 또한 1㎲ 노출시간 제공으로 고화질의 영상을 획득하며, Fast 옵션을 이용할 경우 노출시간이 최대 185ns까지 내려가도록 할수 있다.
이 고속카메라는 차세대 최첨단 고속카메라로써 Binning 모드를 제공하며, Binning 모드에서는 표준모드보다 수직해상도의 크기가 2배 증가된 해상도에서 동일한 촬영속도를 제공함으로써더 넓은 이벤트 범위의 영상을 획득할 수 있다. 비전리서치에서 개발한 Back Side Illuminated 센서가 탑재된 Phantom TE2010 고속카메라는 입사광 방해를 초래하는 핵심적인 요소를 센서 뒷면으로 이동시킴으로써 더 많은 빛이 전체 픽셀에 고르게 전달되 도록 하는 첨단 기술 적용으로 광 감도와 QE가 매우 향상되었다.

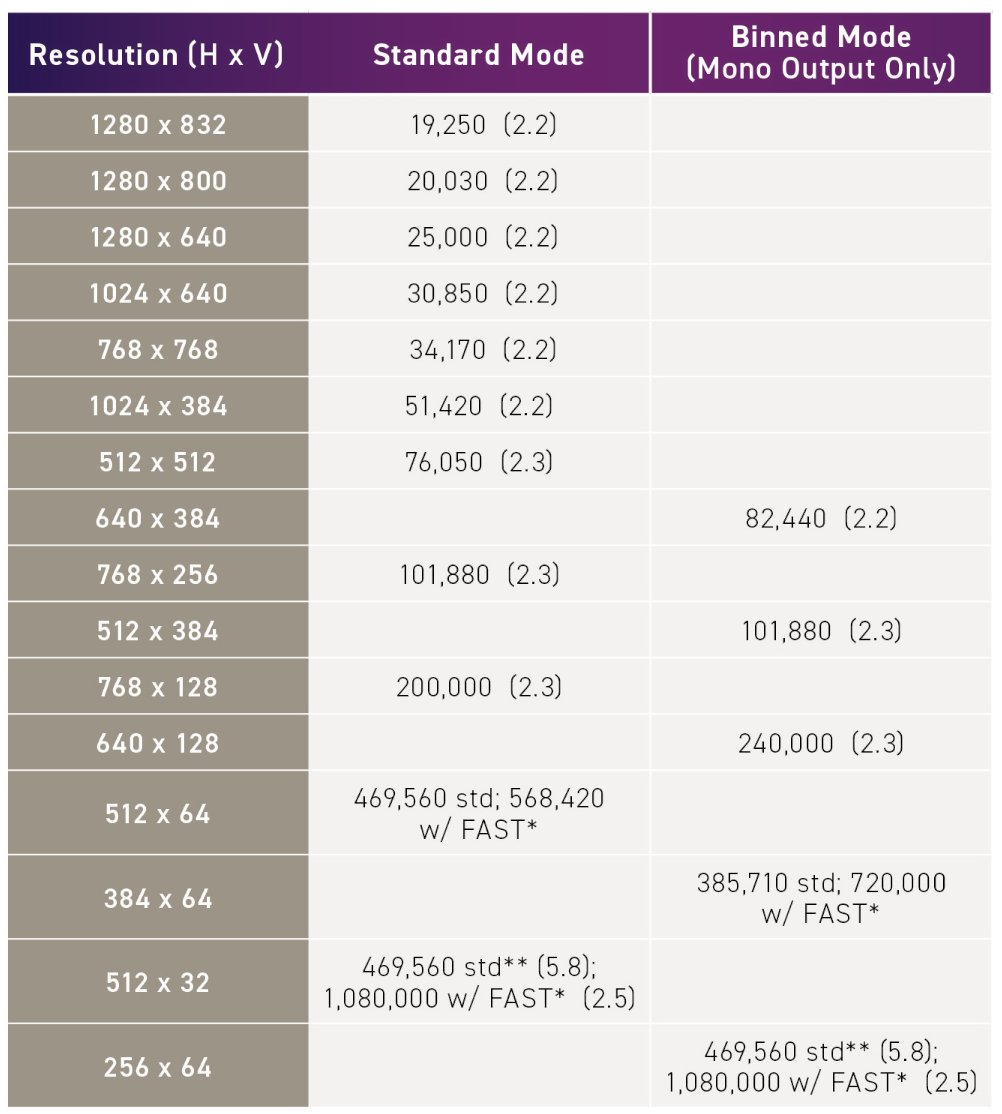

이러한 이유로 팬텀 TE2010 고속카메라는 1024x192 해상도에서 초당 10만1880장까지 촬영이 가능하며, 또한 수직해상도를 2 배로 증가시킨 해상도 512x384의 Binned 모드에서도 동일한 촬영속도인 초당 10만1880장까지 촬영이 가능하다. 이러한 초고속 촬영속도에서도 전례 없는 뛰어난 영상화질을 구현한다.
비전리서치가 개발한 BSI센서기술로 모든 해상도에서 거의 동일한 데이터 처리속도를 제공하게 되었고, 이러한 기술을 제공하는 고속카메라는 Phantom 고속카메라가 유일하며 이 기술은 고속카메라 업계 최초로 개발된 혁신적이면서도 선구적인 첨단 기술일 것이다.

대용량 카메라 메모리


Phantom TE2010 고속카메라는 10비트 픽셀 심도로 더 좋은 그레이 레벨을 제공하고 아주 미세한 부분까지 고속 촬영이 가능하다. 이러한 세밀하고 미세한 대상체를 고속으로 촬영할 때는 초당 대용량의 영상을 캡쳐해야 하기 때문에 고속카메라가 제공하는 메모리의 용량은 매우 중요하다. 이 TE2010 고속카메라는 32GB, 64GB, 128GB 세 가지 버전의 내장 메모리를 제공하고 있다.

빠른 데이터 전송 및 저장

고속으로 촬영한 영상은 고속카메라 구매 시 기본으로 제공하는 10기가 이더넷을 이용할 경우 카메라 메모리에서 저장매체인 컴퓨터나 외장메모리에 7배 빠른 속도로 다운로드하여 짧은 시간내로 데이터를 저장할 수 있다.
모든 Phantom 고속카메라와 마찬가지로 Phantom TE2010 은 Nikon F/G 마운트가 기본으로 제공되지만, 그 외에도 PL 마운 트, C 마운트, M42 마운트, Canon EOS 마운트 등 다양한 마운트 와의 호환이 가능하기 때문에 사용자의 시험 분야에 적합한 렌즈를 선택하여 여러 가지의 이벤트를 촬영하고 영상을 저장하고 분석할 수 있다. 그리고 카메라와 같이 제공되는 PCC 소프트웨어를 이용하여 촬영하는 즉시 필요한 부분만 Mark In & Mark Out 하여 불필요한 영상으로 인한 시간낭비를 줄일 수 있다. 촬영 후에 매체에 저장된 영상은 밝기, 게인, 감마, 채도, 화이트밸런스 등의 영상 편집이 가능하고, 거리·속도·가속도·각도 및 각속도 등의 기본적인 계측 및 분석을 할 수 있다.

고화질의 선명한 영상


카메라로 촬영함으로써 얼마나 훌륭한 영상을 제공하는 지에 영향을 미치는 매개변수는 EMVA1288 표준이다. 이 표준은 공급업체 간에 카메라 성능을 비교 및 대조할 수 있도록 EMVA1288 표준에 따라 카메라의 센서를 테스트함으로써 카메라의 성능의 정도를 보여줄 수 있으며 사용자가 카메라를 선택하는데 있어서 중 요한 핵심 정보 중의 하나라고 할 수 있다.

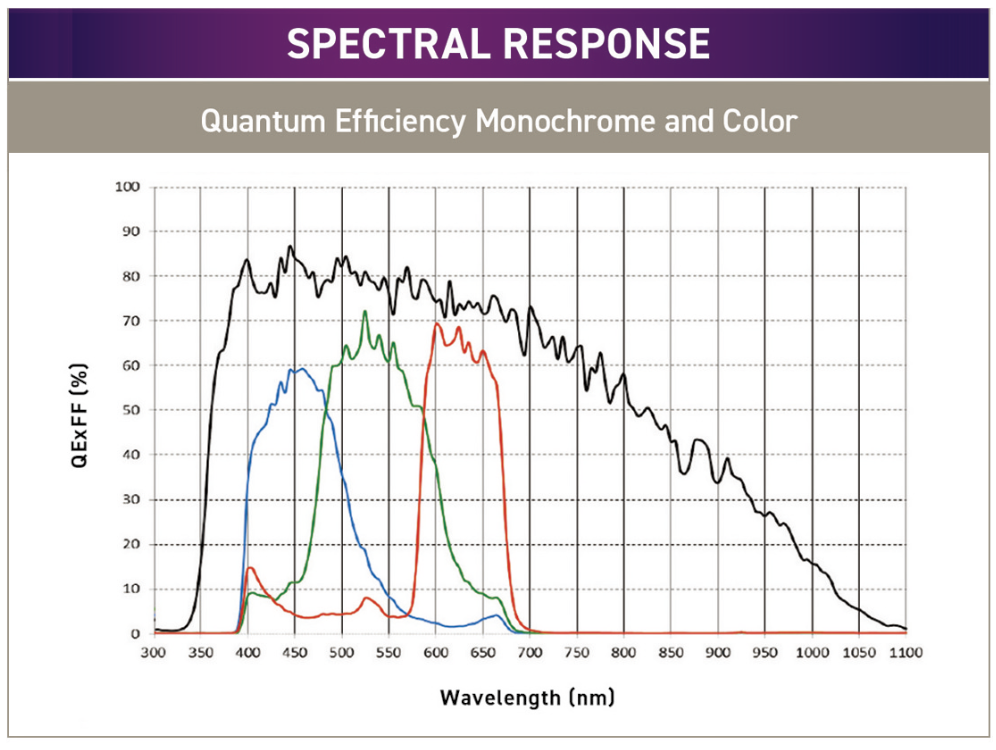

Phantom TE2010 고속카메라는 53.6% color, 59.9% mono(35.5% Binned)의 양자효율성(Quantum Efficiency, QE)을 보이고 있다. 양자효율성의 비율이 높다는 것은 빛을 감지 하기 위한 감도가 더 높다는 것을 의미하며, 저조도(low light) 응용분야에 사용하기에 아주 유용하다. 이 고속카메라의 포화용량 (Saturation Capacity)은 7,445e- color, 7,014e- mono(17,258 Binned)이다. 포화 용량은 개별 픽셀이 광다이오드에서 저장할수 있는 최대 전자의 수를 의미하며, 일반적으로 이것은 센서의 픽셀 크기와 관련이 있다. 일반적으로 픽셀크기가 클수록 포화 용량도 크며 포화 용량이 클수록 빛을 감지하는 범위가 넓어진다.

또한, 이 카메라의 신호대잡음비(SNR)는 38.5dB(42.4dB Binned)이며, 신호대잡음비가 높을수록 이미지가 깨끗하 며, 매우 낮은 광량을 갖는 응용분야에서 중요한 사양이다. 이 Phantom TE2010의 다이나믹 레인지(DR)는 51.0dB(53.0dB Binned)로 다이나믹 레인지는 센서가 측정할 수 있는 최소 신호레벨(Temporal Dark Noise)부터 최대 신호레벨(Saturation Capacity)까지의 비율을 나타낸다. Dynamic Range는 빛의 강도의 최대치와 최소치를 감지하는 카메라의 능력을 나타낸다.
높은 Dynamic Range를 갖는 카메라는 매우 밝고 어두운 부분이 모두 있는 장면을 촬영할 때 이미지를 더욱 세밀하게 표현할수 있다.

자료제공: Phantom 고속카메라 한국공식대리점, 코미 코미 대표 이은일 www.komiweb.co.kr / 031-251-2114 / 010-5091-2705
