BSI 센서기술 탑재한 초고속카메라 ‘Phantom T4040’
1280 x 832 해상도에 최대 37,200FPS 고속촬영

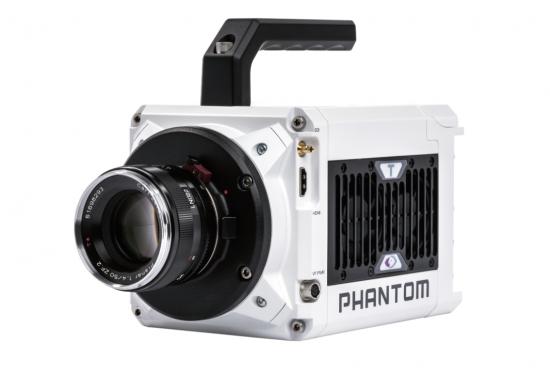

Phantom T4040 고속카메라는 기술혁신으로 차세대 기술인 BSI(Back Side Illumination) 센서를 채택하여 초고속에서도 고 화질의 영상을 획득할 수 있는 혁신적인 초고속카메라이다.
BSI 기술이 적용된 T4040 고속카메라는 와이드한 2560x1664 풀해상도에서 초당 9350장까지 제공하여 39기가픽셀 이상 의 높은 데이터 처리속도를 제공한다. 해상도를 줄일 경우 초당 444,000장까지 고속 촬영이 가능하며, 1㎲ 노출시간 제공으로 고 화질의 영상을 획득한다.
이 고속카메라는 차세대 고속카메라로써 Binning 모드에서는 표준모드보다 2배 높아진 수직해상도에서 고속촬영이 가능하여 고화질의 영상을 획득할 수 있다. 비전리서치에서 개발한 Back Side Illuminated 센서가 탑재된 Phantom T4040 고속카메라는 입사광 방해를 초래하는 핵심적인 요소를 센서 뒷면에 이동시킴 으로써 더 많은 빛이 전체 픽셀에 고르게 도달하게 하는 혁신적인 기술적용으로 광 감도와 QE가 매우 향상되었다.
이러한 이유로 팬텀 T4040 고속카메라는 2560x416 해상도에 서 초당 3만7200장까지 촬영이 가능하며, 또한 수직해상도를 2 배로 증가시킨 해상도 1280x832의 Binned 모드에서도 동일한 촬영속도인 초당 3만7200장까지 촬영하고 이러한 초고속 촬영 속도에서도 우수한 영상화질까지 제공한다.
BSI센서기술로 모든 해상도에서 거의 동일한 데이터 처리속도 를 제공하게 되었고, 이 기술을 제공하는 고속카메라는 Phantom 고속카메라가 유일하며 고속카메라 업계 최초로 개발된 혁신적 이면서도 선구적인 첨단 기술이다.
대용량 카메라 메모리

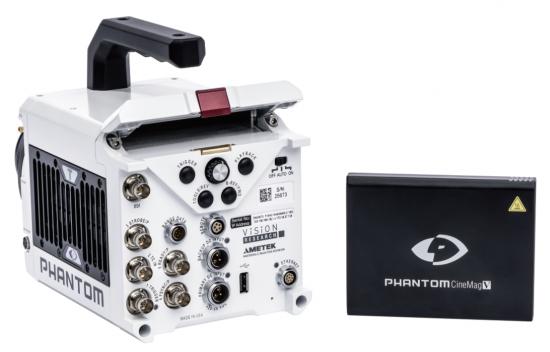

Phantom T4040 고속카메라는 12비트 픽셀 심도의 높은 비트 심도로 더 좋은 그레이 레벨을 제공하고 아주 미세한 부분까지 고속 촬영이 가능하다. 그리고 고속카메라의 경우 고속으로 초 당 대용량의 영상을 촬영하기 때문에 카메라가 제공하는 메모리 의 용량은 매우 중요하다. 이 T4040 고속카메라는 64GB, 128GB, 256GB 등 세가지 버전의 내장 메모리와 2TB or 8TB Phantom CineMag V 저장장치까지 옵션으로 선택할 수 있어서 사용자의 분야에 적합한 메모리를 선택할 수 있으며, 안전하게 촬영한 영상을 저장할 수 있다.
또 10기가 이더넷의 기본 제공으로 대용량의 데이터를 카메라 메모리에서 직접 저장매체로 빠르게 다운로드를 할 수 있고, 카메 라 메모리 혹은 전용 CineMag V에 저장된 영상을 Offload 할 수 있다.
다른 Phantom 고속카메라와 마찬가지로 T4040은 다양한 렌 즈 선택이 가능하며, Nikon F/G 마운트가 기본으로 제공되며, 그 외 PL, C, M42, Canon EOS 마운트 등을 원하는 시험 분야에 맞 춰서 선택하여 사용할 수 있다.
Phantom 고속카메라는 카메라와 같이 제공되는 PCC 소프트 웨어 프로그램을 이용하여 밝기, 게인, 감마, 채도, 화이트밸런스 등의 영상 편집이 가능하고, 거리, 속도, 가속도, 각도 및 각속도 등의 기본적인 계측 및 분석을 할 수 있다.
제품특징
• 풀해상도 : 2560 x 1664 pixels at 9,350pps / 4메가픽셀 BSI 센서 채택
• 픽셀 비트 심도 : 12bits
• 픽셀사이즈 : 9.27µm /18.54 µm in Binned mode
• 해상도 연속 조정(CAR) : 기본 512 x 32 크기로 증가 / 256x64 in Binned mode
• 최대 촬영속도 : 444,440fps at 1024 x 32 standard, and at 512x64 in Binned mode
• 내장 메모리 : 64GB, 128GB & 256GB
• 외장 메모리 CineMag V Option : 2TB & 8TB; 자동저장, 기록 및 재생 지원
• On-Camera Controls : 카메라 바디에서 카메라 설정 및 제어, 영상재생 등 가능
• ISO(ISO12232 기본) : 12,500 흑백, 3,200 칼라
• Exposure Index Range : 12,500 - 64,000 흑백; 3,200 - 16,000 칼라
• 셔터속도 : 최소 1㎲ standard / 250ns Fast option
• Internal Mechanical shutter : Standard
• Image-Based Auto-Trigger : Standard
• Programmable I/O ports : F-sync, strobe, event, trigger output, ready 등
• 비디오출력 : 3G HD-SDI / HDMI
• 메모리 분할 : 최대 64 Partitions
• PIV를 위한Shutter off mode
• Lens : Nikon F/G 기본 & C, PL, M42, Canon EF-mount( with electronic access to aperture and focus)옵션
• Power : 100-240VAC, 280W Power supply included
• Size : 127x127x203mm, 4.3kg

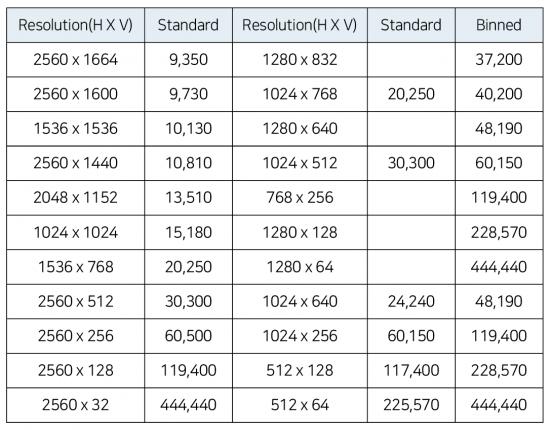

제품사양
