유광 금속의 효과적 측정을 위한 블루 레이저 3D센서 Gocator 2400 시리즈

LMI Technologies

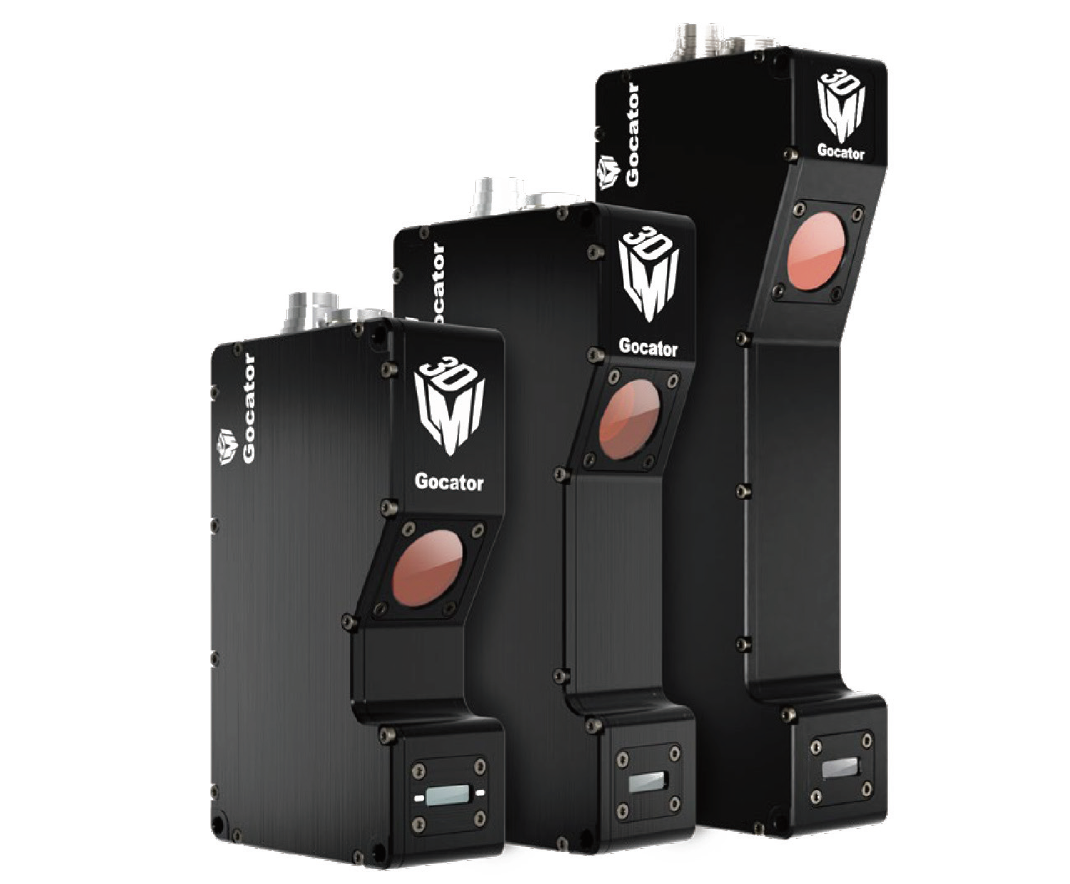

LMI Technologies에서 출시한 Gocator 2400 시리즈 blue laser 센서는 반짝이는 재질의 표면을 효과적으로 측정할 수 있는 고해상도 스마트 3D센서이다.
전기 자동차 배터리 제조, 디스플레이 패널, 철도 레일 검사, 중소형 전자 및 자동차 부품 등의 제조공정에서 유광 금속을 효과적으로 스캔할 수 있다.

유광 표면의 정확한 데이터를 위한 블루 레이저
블루 레이저광은 파장이 짧아 반사성 표면을 스캔할 때 레드 또는 그린 레이저보다 성능이 뛰어나다. 블루 레이저는 광택이 있는 대상에 ‘보다 깨끗한’ 프로파일(레이저 반점 적음)을 생성하여 결과적으로 더 높은 측정 정확도를 달성할 수 있다.
예를 들면 Gocator® 2450 블루 레이저 센서는 품질의 철도 레일 3D 스캔 데이터를 제공할 수 있다.

넓은 면적의 고정밀 스캔을 위한 Multiplexing 기능
최근 인라인 품질관리에서 단일 센서의 FOV보다 큰 대상물을 검사할 수 있는 비전시스템이 요구되고 있다. 마이크로 단위의 측정이 필요한 상황에서 넒은 대상물의 정밀한 측정에 사용되는 3D센서는 단일 센서로 모든 면적을 한 번에 측정하기 어려운데, 이러한 문제는 Gocator 센서가 제공하는 Multiplexing 기능을 통해 해결할 수 있다. Master Hub 와 Ethernet Switch 를 이용하여 다수의 센서를 최대 24대까지 연결하고 하나의 데이터로 결합해줌으로써 넓은 면적을 빠르고 정확하게 측정할 수 있다.

PC가 필요없는 소프트웨어 내장 툴
Gocator 센서는 내장된 Built-in Tool을 통해 Profile 및 Surface Data를 분석, 검사 할 수 있는 기능을 제공한다. 이를 통해 사용자는 별도의 코딩 없이 쉽고 빠르게 측정할 수 있을 뿐만 아니라 검사 결과를 확인할 수 있으며, 별도의 개발이 필요 없어 추가 되는 비용을 절감할 수 있다.

특장점
- 유리 금속 등 반사가 심한 재질 표면의 효과적 3D 스캔
- 2MP 해상도 이미지 센서, 전용 개발 임베디드 프로세서 적용
- 광학계 최적화로 스캔 속도 및 감도 대폭 개선
- 웹브라우저 또는 SDK를 통한 설정 및 제어
- 내장툴 기본제공, 프로그래밍 불필요

적용 분야
- 디스플레이 패널 글라스 검사, 레진 도포 검사
- 자동차 커넥터 핀 검사
- 배터리 표면 검사
- 용접 이음 결함 검사

자료 제공: LMI Technologies(http://iovis3d.com)
