까다로운 응용프로그램에서 향상된 성능을 구현 - CX.I 카메라
Baumer
식품, 음료, 제약 등 매우 민감한 영역의 현장에서 제품을 검사하려면 강한 분사 영역을 견딜 수 있는 견고한 구성품이 필요하다. 그러나 특정 애플리케이션에 맞게 개별적으로 조정할 수 있는 카메라 시스템은 거의 없다.
Baumer의 CX.I 카메라는 이 문제에 대한 해결책을 가지고 있다. 특허를 받은 유연한 렌즈 보호 시스템과 카메라를 IP 65, IP 67 또는 IP 69K 보호 수준으로 즉시 높여주는 모듈형 하우징 액세서리 때문이다. Baumer만이 단일 소스에서 이러한 수준의 유연성을 제공할 수 있다.
예를 들어, 피자에는 살라미 슬라이스 5개가 들어있다. 하나는 중앙에, 4개는 동일한 거리에 배치된다. 이를 위해서 생산 과정에서 슬라이스의 수와 위치를 정확하게 모니터링 해야만 한다. 이러한 시나리오에서 제조업체는 결함이 있는 제품을 자동으로 감지하고 분리하는 수단으로 산업용 카메라를 사용한다.
이러한 솔루션의 적용은 단순한 음식 뿐만은 아니다. 제약 산업에서도 카메라는 포장 팩에 필요한 알약 20개가 정확히 포장되도록 하는 고해상도 이미지를 제공한다. 제약, 식음료 산업은 잠재적 오염과 세균을 제거하기 위해 강력한 분사 영역, 스팀 및 압력 세척기가 사용된다.
산업용 카메라는 사용기간 동안 이런 환경으로부터 견딜 수 있는 특별한 보호 장치를 필요로 한다. 일부 제조업체는 카메라만 판매하고 하우징을 기본적으로 제한하거나 값 비싼 타사 하우징을 권장한다.
Baumer 센서 전문가는 CX.I 카메라를 통해 안전한 식품 생산을 위한 제품 범위를 확장하고 광범위한 카메라 액세서리 포트폴리오를 제공한다. 이를 통해 까다로운 환경에서 카메라를 보호하기위한 맞춤형 옵션을 사용할 수 있다. 단일 소스에서 카메라 설계와 정확하게 일치한다.
카메라 및 렌즈 보호
1.3~12 메가 픽셀의 센서와 높은 프레임 속도를 제공하는 CX.I 카메라는 화학적으로 강한 세척제에도 견딜 수 있는 경질 양극산화 처리된 표면 마감을 가지고 있다. 그러나 렌즈는 세정제를 사용해야 할 때 올바른 보호가 필요하다.

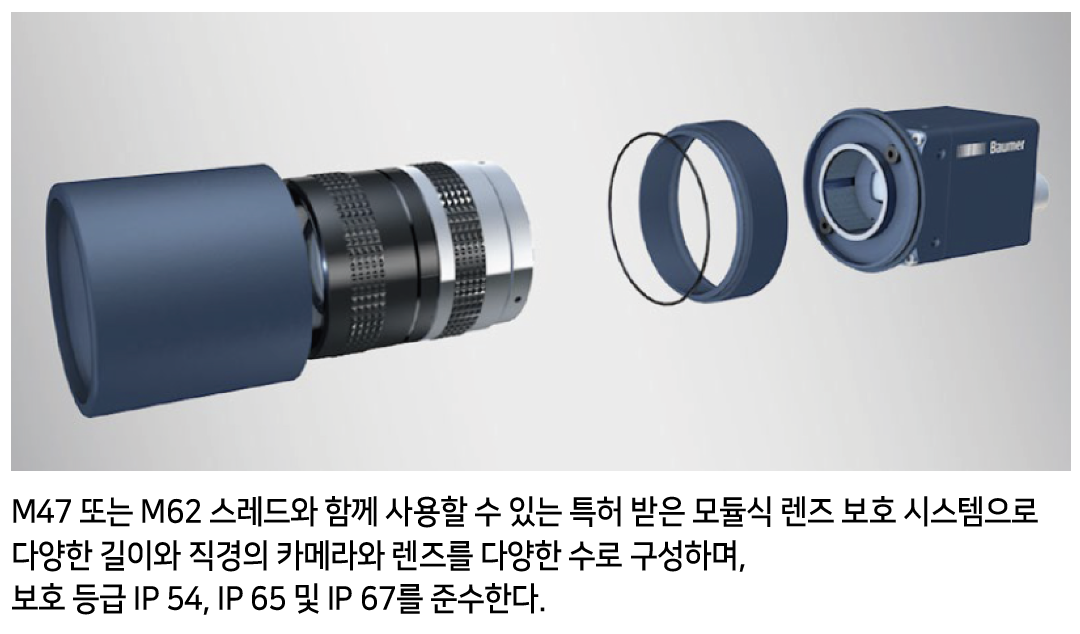

이를 제공하기 위해 Baumer는 특허 받은 경질 알루마이트로 처리된 렌즈 보호 유형을 개발했다. 두 가지 직경과 M47 또는 M62 나사산으로 제공되며 대부분의 렌즈에 직접 사용할 수 있다. 렌즈 보호 장치는 어댑터 플레이트를 사용하여 카메라에 부착되며 긴 렌즈에 사용할 수 있는 확장링이 있다.
설치에는 나사 두 개만 있으면 되므로 몇 분 안에 제품이 아닌 영역에서 카메라를 사용할 수 있다. 렌즈 보호 기능은 아크릴 유리뿐만 아니라 긁힘, 충격 및 부서짐 등에 강화된 알루미니노실리케이트 유리(aluminosilicate glass)로 구성된 안전유리와 함께 사용하므로 기계 세정 프로세스에도 견딜 수 있다.
IP 65/67 및 IP 69K용 모듈 시스템

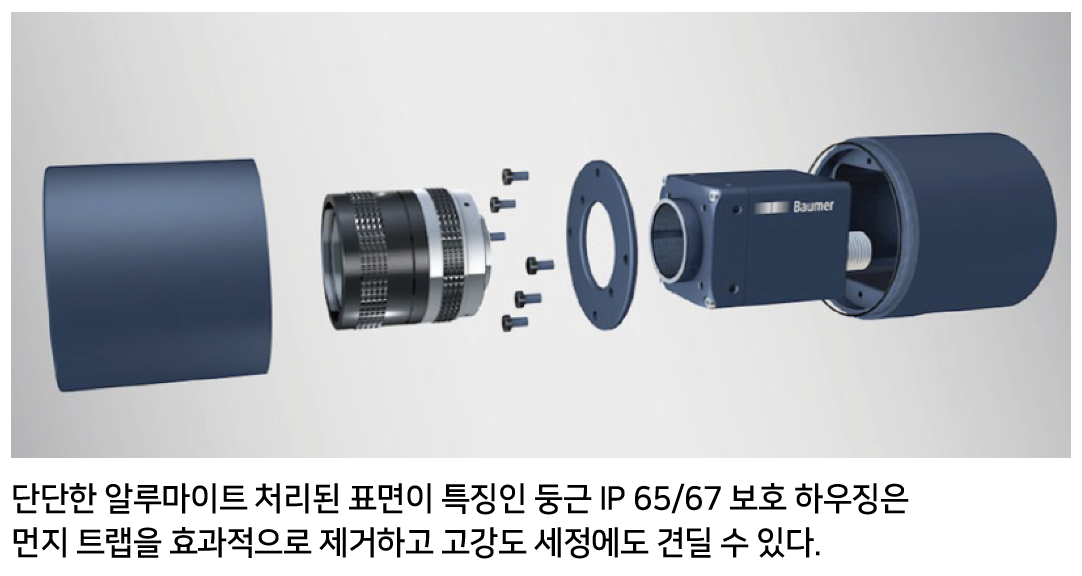

모듈식 IP 65/67 및 IP 69K 보호 하우징을 통해 Baumer는 보호를 한 단계 더 강화하고 있다. 이러한 솔루션은 렌즈 보호와 모든 CX.I 카메라를 위한 소형 맞춤형 하우징을 결합한다. 원형 IP 65/67 하우징은 EHEDG 지침에 따라 개발됐다. 먼지와 세균은 매끄러운 표면에 부착될 수 없지만 세척액은 자유롭게 흘러내린다.
CX.I 카메라는 단단한 양극 산화 처리된 표면으로 인해 제약 산업에서 세균을 퇴치하는 데 사용되는 과산화수소와 같은 매우 강한 화학 물질의 세척주기를 견딜 수 있다. 씰은 볼트로 고정된 M12 연결 및 조명을 위한 전원 출력에서 보호 등급이 유지되도록 한다.

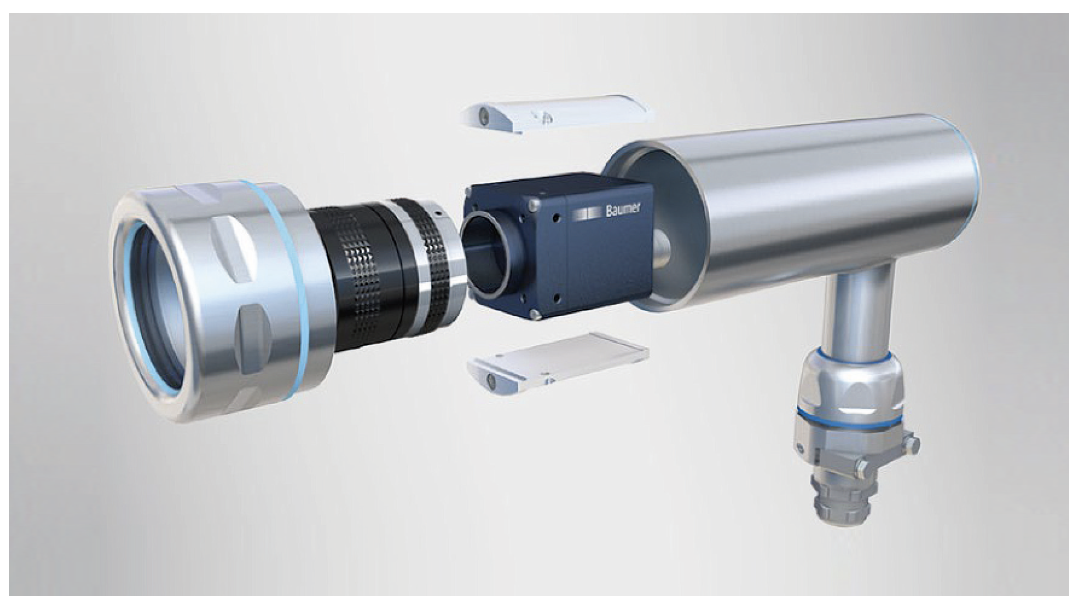

또한 Baumer는 제품 접촉 및 스플래시 영역에 적용할 수 있도록 세정 설계가 적용된 EHEDG 준수 스테인리스 강 하우징을 제공한다. 먼지와 고압의 물, 스팀 제트 청소에 대해 밀봉되어 있으며 보호 등급 IP 69K를 준수한다.

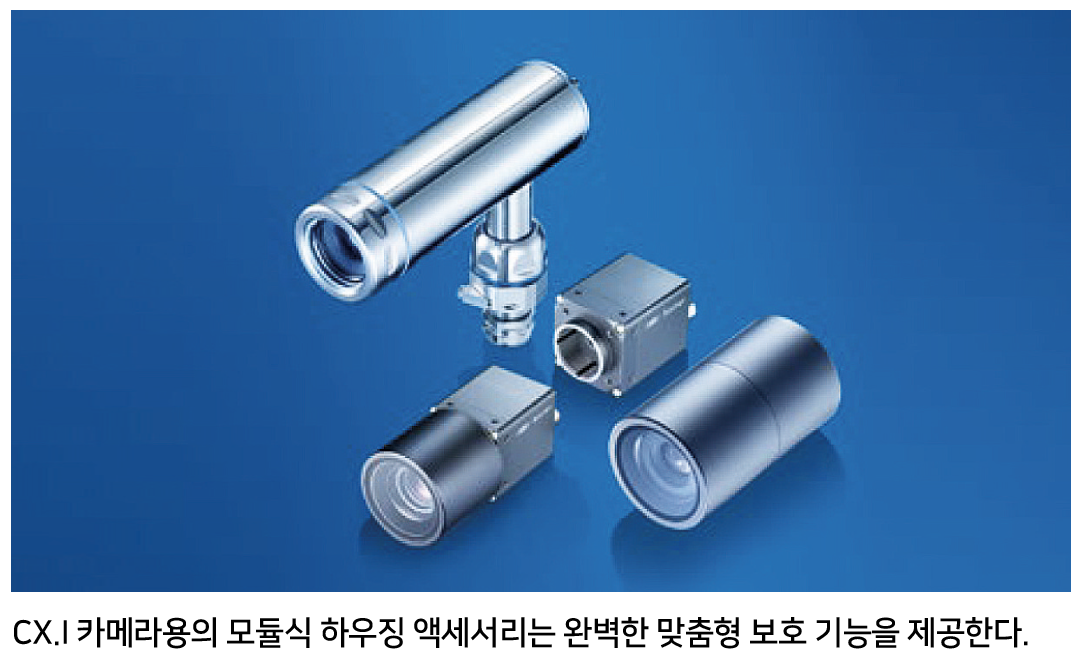

0.8µm 미만의 표면 거칠기, 전해 연마된 표면 및 식품 등급의 견고한 씰과 결합되어 특히 오일 및 그리스와 관련된 식품 분야의 응용 분야에 적합하다. 모듈식 보호 하우징은 CX.I 카메라에 탁월한 외부 보호 기능을 제공한다.
Baumer는 카메라 내부를 보호하는 것에 대한 중요성은 알고 있다. 이러한 이유로 CX.I 카메라는 최대 10g의 진동과 최대 100g의 충격을 견딜 수 있다. 이 카메라의 표준 버전은 0°C~65°C의 온도 범위를 처리할 수 있다. 즉, 냉장 식품이 처리되는 분야에 이상적이지만 오븐 근처에 설치할 수도 있다. -40°C에서 +70°C까지 확장된 온도 범위로 냉동 식품 가공에도 적합하다.
단일 소스
식품 또는 제약 산업 애플리케이션에 관련된 기계 제조업체 또는 시스템 통합 업체의 관점에서 CX.I 카메라가 제공하는 주요 이점이 있다. 필요한 것은 하나의 카메라이다. 이 카메라는 모든 애플리케이션에 맞게 신속하게 조정할 수 있다. 사용 가능한 액세서리는 값 비싼 전문가용 카메라보다 훨씬 나은 비용 가치를 제공한다.
통합 조명 컨트롤러
Baumer CX.I 카메라는 단순히 식품, 음료 및 제약 분야를 넘어 고객에게 다양한 혜택을 제공한다. 기계 공학 및 자동차 응용 분야에서도 CX.I 카메라를 사용한다. CX.I 카메라가 설치 작업의 양을 크게 줄였기 때문이다.
CX.I 카메라의 특수 기능은 조명을 직접 제어하기 위해 4개의 개별적 전환이 가능한 전원 출력으로 구성된다. 최대 120W(최대 48V/2.5A)를 제공하여 펄스 폭 변조를 통해 광도를 제어할 수 있는 밝은 조명 소스를 직접 작동해 충분한 전력을 제공한다. 4개의 출력을 순서대로 활성화하면 그림자가 다른 4개의 이미지와 같은 결과가 생성되며, 소프트웨어는 표면의 기울기, 곡률 및 질감에 대한 정보를 도출하는 데 사용할 수 있다.
쉐이딩 형태(shape from shading)의 이 절차는 페인트된 표면의 작은 스크래치를 감지하는 데 사용할 수 있다.
자료 제공: Baumer(www.baumer.com)
