저 배율 교체형 텔레센트릭 렌즈, 넓은 FOV에 가격 경쟁력까지 확보

화인스텍

머신비전 렌즈 전문 제조사 VS Technology에서 고해상도 카메라에서 저 배율 텔레센트릭 렌즈를 사용할 때 렌즈의 크기가 커짐에 따라 렌즈의 원자재가 함께 커져 저 배율 텔레센트릭 렌즈는 고가의 가격이 책정될 수밖에 없음에도 합리적 가격으로 출시됐다.

텔레센트릭 렌즈 광학구조의 특성상 저 왜곡 설계를 하기 위해 FOV가 커지는 만큼 렌즈도 커져야 한다. 예를 들면 1.1인치 12메가 이미지 센서에 0.067배 텔레센트릭 렌즈를 사용하려면 최소 Φ256mm의 구경이 필요하다. 거기에 공차와 렌즈의 외형까지 씌우면 Φ300mm에 육박하게 된다.

크고 고가의 렌즈를 고객이 사용하다 검사 대상체가 바뀌게 되면 렌즈 사양을 바꿔야 하는데 이때 추가로 들어가는 비용 또한 만만치 않다. 하지만 VS Technology의 VS-TLS Series로 초기 사양을 선정한다면 이와 같은 위험 부담을 획기적으로 줄일 수 있다.

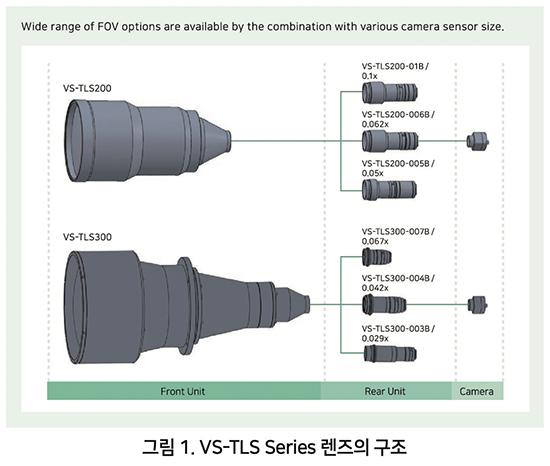

이 렌즈 라인업 공식 명칭은 VS-TLS Series로 0.029배율부터 0.1배율까지 6가지의 기종을 가지고 있다. 넓은 FOV를 보게 되어 여러 카메라로 이미지 검사하던 프로세스가 카메라 한대로 검사가 가능해졌다.

Front unit에 Rear unit을 결합하는 형태로 고객이 원하는 사양에 맞춰 렌즈를 변경하면서 사용 가능하다. 고가의 Front Unit은 렌즈는 그대로 유지한 채 Rear Unit만 교체해 재사용이 가능하다.

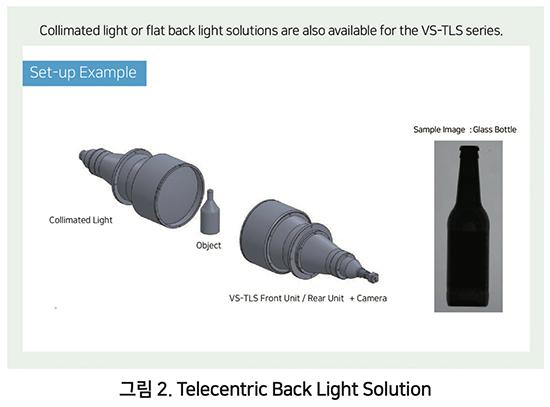

최근 이미지 센서 제조기술과 소프트웨어 기술의 발달로 센서가 작은 고해상도 카메라의 이미지 품질도 상당히 개선되었다. VS Technology는 이 렌즈를 사용해 Telecentric Back Light Solution을 함께 제공한다.

VS는 최근 일반 LED보다 발열이 적고 10배 밝으며 균일도가 뛰어난 3박자를 고루 갖춘 조명 개발에 성공했다. 제품 정보는 화인스텍 홈페이지에서 확인이 가능하다.

자료 제공: 화인스텍(www.fainstec.com)
