초고속 300kHz의 16k 하이브리드 TDI 라인 스캔 카메라

Vieworks

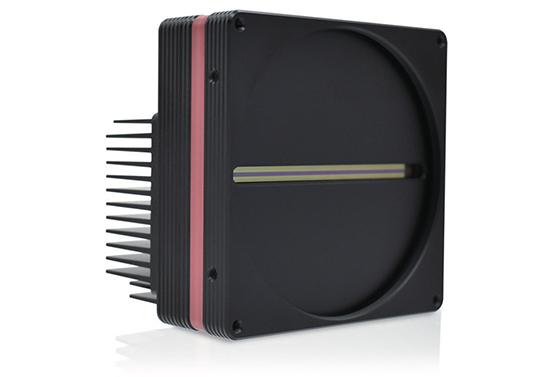

㈜뷰웍스가 최신 16k 하이브리드 TDI(Time Delayed Integration) 라인 스캔 카메라 VT-16K5X-H300을 출시했다. VT 시리즈 TDI 카메라의 최신 모델로 최대 256x 더 높은 감도로 최대 300kHz의 최대 라인 속도를 제공한다.

VT-16K5X-H300은 속도와 감도가 개선되어 평판 디스플레이 검사, 웨이퍼 검사, 인쇄 회로 기판 검사 및 고성능 문서 스캐닝과 같은 까다로운 응용 분야를 위한 고성능 카메라다. 주요 특징은 다음과 같다.

1. 합리적 비용으로 높은 성능의 하이브리드 TDI 라인 스캔 센서

하이브리드 TDI는 뷰웍스에서 세계 최초로 개발하여 상용화시킨 라인 센서 기술이다. 뷰웍스의 하이브리드 TDI 라인 스캔 카메라 VT 시리즈를 사용하면 CCD의 고품질 이미징 및 CMOS의 고속 이미징 기능을 활용할 수 있다. 하이브리드 TDI 카메라는 칩의 CMOS 구조가 높은 판독 속도를 제공하여 고가의 외부 회로가 필요 없어 합리적 비용으로 고해상도 이미지를 제공한다.

2. 고속 카메라 및 양방향 스캔 작업으로 빠른 검사 가능

검사의 효율성을 높이기 위해선 스캔 속도는 매우 중요하다. VT-16K5X-H300은 최대 300kHz (ROI 16,000 픽셀)로 라인 속도를 대폭 개선한 고속 머신 비전 시스템을 위한 솔루션이다. 고속 스캔으로 시간을 절약하고 검사 시스템의 효율성을 향상시킬 수 있다. 또한 동일한 검사 시스템을 사용하여 서로 다른 방향으로 물체를 스캔하는 양방향 스캐닝 작업을 가능하기에 PCB와 같은 큰 물체의 기계 사이클 시간을 줄일 수 있다.

3. 더 높은 감도의 TDI 라인 스캔 카메라

카메라 감도는 까다로운 검사 응용 분야의 중요한 사양이다. VT-16K5X-H300은 최대 256 개의 다중 라인 스캔 스테이지를 사용하여 객체를 여러 번 스캔하는 것보다 더 나은 방법을 제공한다. 센서 해상도는 한 줄의 픽셀 수에 스테이지 라고도 하는 라인 수를 곱한 값과 같기 때문에 VT-16K5X-H300은 최대 256 배의 감도를 증가시켜 높은 감도의 영상을 제공한다. 조명이 어두운 조건에서도 제조 공정 중에 결함을 감지하고 빠르게 움직이는 물체를 스캔할 수 있다.

4. 사용성 향상

VT-16K5X-H300은 새로운 시스템과 기존 시스템에 크기에 대한 걱정 없이 쉽게 설치할 수 있도록 소형 크기로 설계되었다. 또한 저전력 소비로 열이 적어 카메라 성능의 안정성을 높였다.

VT-16K5X-H300은 최신의 하이브리드 TDI 라인 스캔 센서를 적용하여 최고 속도 300kHz 스캔을 통하여 검사 시스템을 더 빠르게 그리고 높은 감도의 영상을 제공하는 혁신 제품이다. 검사 시스템의 효율성을 높일 수 있을 뿐아니라 쉽게 적용할 수 있다.

자료 제공: 뷰웍스(www.vieworks.com)
