16K TDI용 초고해상도 ‘Kelly-Diamond 3.33배 렌즈’

이오비스

이오비스(대표 김종환)가 16K TDI 고해상도 라인스캔 카메라인 82mm 센서 포멧에 대응할 수 있는 자동초점 광학모듈 Auto Focus 모듈을 개발했다.

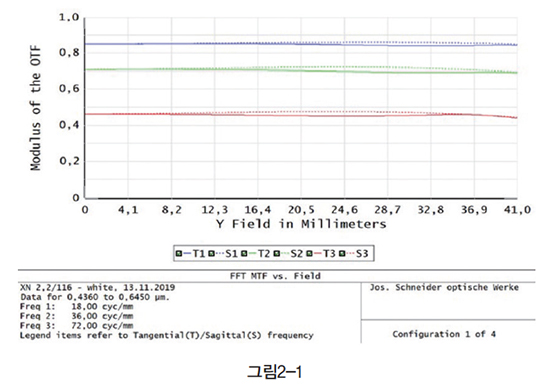

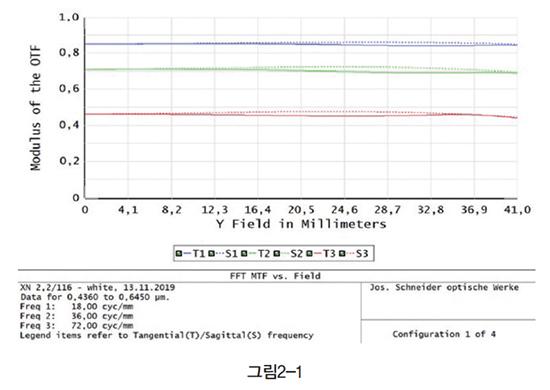

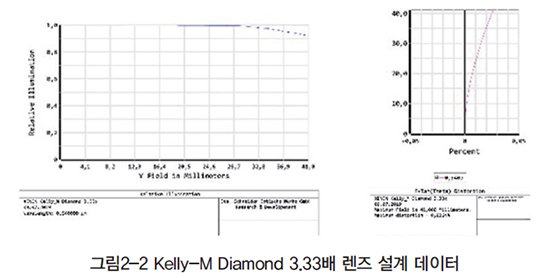

이 자동초점 광학모듈은 이오비스와 독일 슈나이더사의 합작으로 ‘Kelly-Diamond 3.33배 렌즈’가 적용됐다. 이 Kelly-Diamond 3.33배 렌즈는 유한 광학계 컨셉으로 배율 3.33배 렌즈로 픽셀 해상도 1.5µm 구현이 가능하도록 개발됐다.


16K TDI 라인스캔 카메라 적용 시 FOV는 최대 24.5mm까지 가능하며, 최적 조리개 f/2.1로 이미지의 중앙부와 최외곽부까지 전영역에서 선명한 최상의 영상 품질을 구현한다.

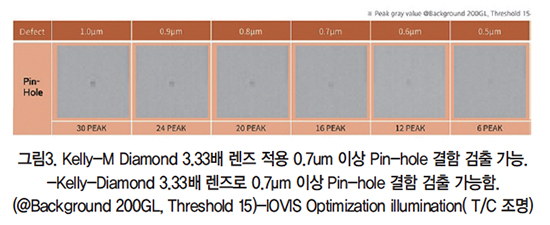

새롭게 개발된 자동초점 광학모듈은 16K TDI 고해상도 라인스캔 카메라를 대응할 수 있도록 Kelly-Diamond 3.33배 렌즈를 통하여 0.7µm이상의 Pin-hole결함 검출이 가능하며, 광삼각법 반사 자동초점 방식과 Rayfolding 자동초점 방식 모두 적용 가능하도록 개발됐다.

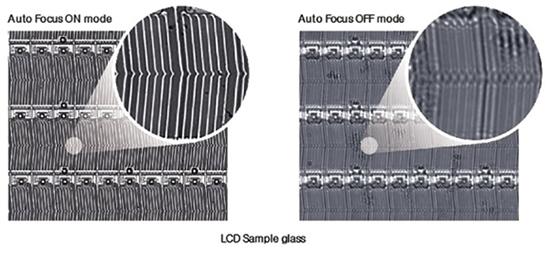

AF방식은 고속카메라로 이미지를 취득한 한 후에 이 이미지로 레이저의 변위량 분석하여 빠른 속도로 Detection 하는 장치다. 이 AFM을 포함한 광학모듈 장치는 한 플레이트에 카메라, 렌즈, AFM, 동축부, 조명부, 렌즈 셋팅 Unit을 모두 장착한 토탈 솔루션으로 제공하며, 픽셀 해상도 1.0um에서 0.4~0.5um 크기의 Pin-hole 결함의 검출이 가능하다.
