텍트로닉스 / 새로운 차원의 다기능성 올리로스코프

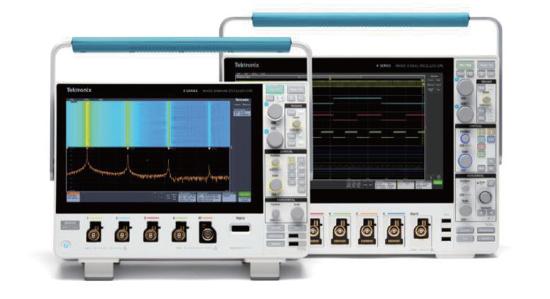

텍트로닉스가 ‘3 시리즈 MDO’와 ‘4 시리즈 MSO’ 두 종류의 차세대 오실로스코프 제품을 출시한다. 이를 통해 미드레인지(mid-range)급 오실로스코프 포트폴리오의 위상을 확고히 자리매김할 것으로 기대한다.

2017년의 5 시리즈 MSO, 2018년의 6 시리즈 MSO에 처음으로 도입돼 획기적인 사용자 경험을 제공했던 유저 인터페이스를 신제품 3 시리즈 MDO와 4 시리즈 MSO에도 적용했다. 3, 4 시리즈의 인터페이스 디자인은 터치스크린과 전면 패널에 주요 제어 장치를 가까이 배치해 메뉴를 단계별로 복잡하게 설정할 필요 없이 화면에 표시되는 판독 값 또는 측정값을 두 번 건드리면 된다.

4 시리즈 MSO : 대형 디스플레이, 최대 FlexChannel^® 입력 6채널

새로운 4 시리즈 MSO는 1920x1080 HD 해상도의 13.3인치 디스플레이를 써서 동급 최고 해상도를 자랑한다. 대역폭은 최대 1.5 GHz이며 12 비트 ADC 수직 해상도 역시 동급 최고를 선보인다. 동급 중 최초로 최대 입력 6채널을 지원하며, 혁신적인 FlexChannel™ 기술을 적용하여 장비를 로직 프로브와 연결하는 간단한 방식으로 아날로그 1채널에서 디지털 8채널로 손쉽게 입력 채널을 변환할 수 있다.

또한, 4 시리즈 MSO의 대역폭은 200 MHz부터 시작한다. 이 밖에도 시리얼 디코드와 분석, 임의/함수 발생기와 DVM/주파수 카운터 따위의 옵션을 지원한다. 새로운 스펙트럼 뷰(Spectrum View) 기능은 독립적 스펙트럼 컨트롤로 시간 상관 주파수 도메인 분석을 가능하게 한다. AC 라인, 스위칭 장치, 리플, 시퀀스 측정을 자동화하는 파워 분석 패키지도 이용할 수 있다.

대역폭과 옵션 모두 필드 업그레이드할 수 있다. 샘플링 속도는 모든 모델이 아날로그 혹은 디지털 모두 6.25 Gs/s로 똑같다. 표준 레코드 길이는 31.25 M포인트이며 62.5 M포인트를 옵션으로 쓸 수 있다.

3 시리즈 MDO : 새로운 차원의 다기능성

3 시리즈 MDO는 세련된 산업 디자인과 풀 HD 해상도의 11.6인치 동급 최대 크기 디스플레이가 장점으로 꼽힌다. 직관적인 사용자 인터페이스를 제공하면서도 벤치를 차지하는 공간의 깊이는 6인치를 안 넘는다.

3 시리즈 MDO는 일반 오실로스코프를 뛰어 넘는 광범위한 디버깅과 검증 작업을 처리한다. 별도의 RF 입력을 갖춘 최대 3 GHz의 기본 제공 스펙트럼 분석기 성능은 독립형 분석기와 비교해도 손색이 없다. 또한 혼합 신호 분석을 위한 16개의 디지털 입력 채널을 쓸 수 있다. 폭넓은 시리얼 프로토콜 디버깅과 트리거 옵션, 전력 계측과 AFG 옵션은 다기능성의 새로운 기준을 세운다.

새로운 3 시리즈 MDO의 대역폭은 최소 100 MHz부터 최대 1 GHz까지 확장된다. 아날로그 샘플링 속도는 2.5 GS/s 또는 5 GS/s의 두 모델이 있으며, 121.2 pc 타이밍 분해능의 디지털 채널에서는 8.25 GS/s까지 지원된다. 표준 레코드 길이는 10 M포인트이다.

프로브 : 문제 해결의 핵심

오실로스코프 전면에서 테스트 대상 장치까지의 거리는 문제가 되는 써킷을 파악하는 데 가장 핵심적인 부분이다. 3 시리즈 MDO 혹은 4 시리즈 MSO는 TekVPI 프로브 인터페이스를 써서 다양한 텍트로닉스 디퍼런셜 전압 프로브, 액티브 전압 프로브, 전류 프로브에 더해 최근 출시된 파워 레일 프로브, 광학적 격리 디퍼런셜 프로브에도 연결해 쓸 수 있다.
