Radiant Vision Systems / 3D 센싱 응용 기술에 적합한 근적외선 광도 렌즈
Radiant Vision Systems가 NIR 방출 LED와 레이저 소스 측정을 위한 근적외선(NIR) 광도 렌즈(Intensity Lens)를 출시했다. 안구 추적과 같이 보이지 않는 3D 감지 애플리케이션에 사용된다.

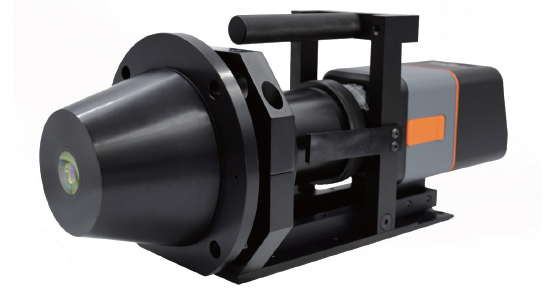

Radiant의 NIR 광도 렌즈 시스템은 Radiant ProMetric® Y16(16-megapixel) 영상 복사계(Imaging Radiometer)에 직접 장착되며 Fourier에 광학을 사용해 근적외선 광원의 전체 각도 분포를 단일 이미지로 분석할 수 있다. 또한 Radiant NIR 강도 렌즈는 전체적인 NIR 소스 특성화의 시간과 복잡성을 크게 줄여 생산 수준을 분석할 수 있게 한다.
Radiant Vision Systems의 수석 해결책 책임자인 Doug Kreysar는 “NIR 장치의 기능을 정확하게 평가하기 위해서는 측정 시스템이 전체 유통 지역의 근적외선 방출의 방사 강도를 결정해야 합니다. 고니오미터(goniometric) 시스템과 같은 전통적인 빛 측정 방법은 포괄적인 각도 방출 데이터를 수집하지만, 완전한 분석을 위해서는 시간이 걸릴 수 있으며 필요한 해상도가 부족할 수 있습니다.
얼굴 인식에 일반적으로 사용되는 회절 광학 요소(DOE, diffractive optical element) 도트 패턴은 측정해야 하는 수백 또는 수천 개의 개별 도트로 레이저 빔을 분산시키므로 이미징 시스템만이 이 측정을 실용화하기 위한 속도와 해상도를 갖습니다.”고 말했다.
Fourier ‘conoscopic’ 광학을 사용한 Radiant 렌즈 시스템은, NIR 광원의 각 방출 각도를 이미징 시스템의 CCD에 매핑해 NIR 방출의 전체 범위를 평가하는 데 쓰는 각도 분포의 2차원 극좌표를 캡처한다. 이는 3차원 공간에서의 복사 강도와, 전력과 방사 플럭스의 불일치에 대한 근적외선 방출의 전체 범위를 평가하는 데 쓰인다.
3D 센싱을 위한 근적외선 방출의 사용은 스마트 폰, 가상현실 장치, 스마트 홈 시스템, 심지어 자동차 LiDAR와 같은 소비자 장치뿐 아니라 다양한 산업과 의료 분야에서 빨리 증가하고 있다.
Radiant의 NIR 광도 렌즈 해결책의 특징
- NIR 측정을 위한 상업적으로 이용할 수 있는 Fourier 광학이다.
- 측정된 모든 지점에서 대략 0.05도 픽셀 해상도로 ±70°까지 정확한 방사 값을 캡처한다.
- 930-950 nm의 파장을 정밀하게 측정할 수 있도록 설계됐다. 이 범위는 안면 인식과 같은 사용자 안전 3D 센싱 애플리케이션에서 많은 장치가 사용한다.
- 방출 균일성, 총 플럭스(mW 또는 W), 복사 강도(최소, 최대)를 평가할 수 있을 뿐만 아니라, 확산 근적외선 광원(diffuse NIR light sources)의 홍수 분포를 분석해 각도 방출(각 각도에서의 강도) 각도 값, 핫스팟과 비행시간(TOF) 성능에 대한 정보를 제공한다.
- 얼굴 인식과 같은 DOE를 사용하는 애플리케이션에서는 DOE 패턴의 각 점에 대한 관심 영역을 자동으로 식별해, 도트 위치와 모양 또는 크기에 관계없이 새로운 패턴에 동적으로 적응시킨다.
- DOE 패턴 데이터를 자세하게 캡처하고 완벽한 DOE 패턴, 관심 영역과 각 점에 특정한 데이터가 포함된 CSV 보고서를 출력한다. 이 통계적 DOE 데이터는 x, y, 최대 피크 경사/방위각, 최대 피크 평균, 최대 피크 입체각, 최대 피크 지점에서의 픽셀 수, 스폿 파워 균일성(점 사이), 총 플럭스에서의 최대 피크(가장 강한 이미터)와 DOE 플럭스(배경 피크를 뺀 것) 등을 내용으로 한다.
자료 제공 : Radiant Vision Systems(www.radiantvisionsystems.com)
