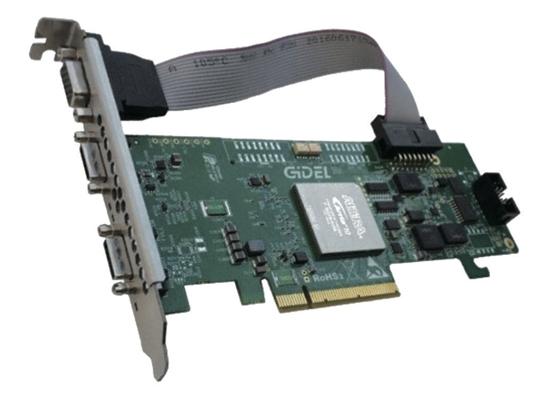

Gidel / HawkEye-CL, 비전 이미징 애플리케이션의 핵심 인프라 제공

Gidel HawkEye-CL 프레임 캡처 및 실시간 이미지 처리 시스템은, 가장 까다로운 비전 및 이미징 애플리케이션을 지원하는 데 필요한 핵심 인프라를 제공한다.

HawkEye 시리즈는 플러그 앤 플레이(plug-and-play) 고성능 프레임 그래버에서의 수집과, 개방형 FPGA 이미지 처리 및 맞춤형 카메라 인터페이스로 구성된 전체 시스템 솔루션까지, 다양한 애플리케이션을 수용하기 위해 상품화할 수 있는 옵션을 제공한다. 기성품 HawkEye 솔루션에는 Camera Link와 CoaXPress 카메라에 대한 지원이 포함돼 있다.

또한, HawkEye-CL은 Camera Link Rev. 2.0과 호환된다. 10비트/8탭 및 8비트/10탭 모드를 포함한 80비트 Camera Link 모드를 지원한다.

HawkEye-CL 제품군은 최대 64Gb/s의 CPU가 없는 초고속 오프로드 용량을 제공하는, PCIe Gen 3x8을 기반으로 한다. 최대 16GB의 거대한 데이터 버퍼는 Arria 10 FPGA에서 수집 대역폭과 이미지 처리 기능을 강화한다.

HawkEye는 ProcFG GUI 애플리케이션, 사용자 정의 애플리케이션 개발을 위한 API 라이브러리, FPGA에서 효율적인 이미지 처리 알고리즘 개발을 위한 ProcWizard 애플리케이션 등, Gidel's Proc Developer's Kit에서 지원된다.

주요 특징

- 이미지 수집과 실시간 이미지 처리 및 호스트에서의 사후 처리를 포함한, 전체 비전/이미징 시스템 솔루션을 위한 인프라

- 최고 50Gb/s의 대형 이미지 수집 대역폭으로 고급형 카메라를 지원

- FPGA에서 이미지 처리 옵션으로 호스트 컴퓨터 없이 실시간 처리 가능

- 카메라 데이터를 FPGA로 직접 스트리밍하기 위한 모든 카메라 인터페이스 및 프로토콜을 구현할 수 있는 유연성

- 높은 획득 용량을 가능하게 하고 이미지 프로세싱 기능을 향상시키기 위한, 최대 16GB의 거대한 프레임 버퍼

- 최대 64Gb/s의 초고속 데이터 오프로드 기능으로 호스트 컴퓨터에서 고해상도 후 처리가 가능

- 소프트웨어 및 FPGA 코드 모두를 효율적으로 개발할 수 있는 강력한 도구

대상 애플리케이션 예제

- 실시간 분석 및 시스템 응답을 요구하는 자동차 및 검사 분야

- 실시간 및 사후 분석을 결합한 군사 및 항공 우주 분야

- 고해상도 이미징 기능이 필요한 Medical&Scientific 분야

- 여러 위치에서 대용량 데이터를 처리하는 교통 및 운송 분야

자료 제공: Gidel(www.gidel.com)
