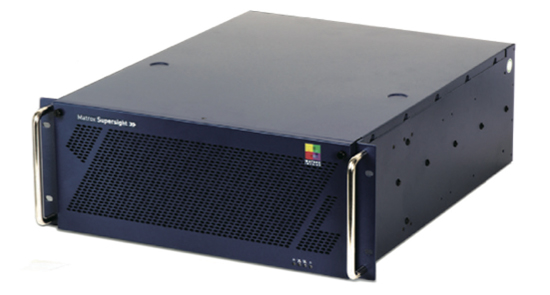

Matrox Imaging / Matrox Supersight Solo - 산업용 이미징 플랫폼
이미징을 위한 HPC
Matrox® Supersight Solo는 사전 검증된 단일 HPC(고성능 컴퓨팅) 플랫폼에 광범위한 이미지 수집 인터페이스를 제공한다. 따라서 OEM은 구성 요소를 함께 통합하는 대신 최첨단 성능으로 애플리케이션을 개발하는 데 집중할 수 있다. Matrox Supersight Solo는 Matrox Imaging Library(MIL)에서 완벽하게 지원된다.
MIL은 개발자가 완벽한 솔루션을 적시에 제공할 수 있도록 산업 이미징 애플리케이션을 개발하기 위한 소프트웨어 도구 모음이다. Matrox Supersight Solo는 신중하게 관리되는 수명주기 및 장기간의 가용성을 바탕으로 까다로운 머신 비전 애플리케이션을 위해 견고한 기반을 제공한다.
유연한 개발 플랫폼
Matrox Supersight Solo 시스템은 고도의 이미지 획득 유연성과 성능을 제공한다. 광범위한 이미지 획득 요구사항에 맞춰 최대 13 full-length full-height PCIe® 2.0 카드를 쉽게 사용할 수 있다. Matrox Supersight Solo는 아날로그, Camera Link®, Camera Link HS™, CoaXPress®, Camera Link®, DisplayPort™, DVI, GigE Vision®, SDI 및 FPGA 기반 이미지 프로세싱을 제공한다. 집중적인 이미지 캡처 및 처리 작업을 위해 모든 것을 조합해 견고하고 유연한 플랫폼을 구축할 수 있다.
일관성 있는 장기간 가용성
조심스럽게 선택된 구성 요소는 Matrox Supersight Solo의 일관된 장기 공급을 보장하기 위해 엄격한 변경 관리(change control)와 결합된다. 이를 통해 OEM은 끝없이 변화하는 주요 상용 플랫폼에 대한 반복적인 검증과 추가 비용을 들이지 않고 초기투자수익을 극대화할 수 있다.
백플레인
8슬롯 PCIe 2.0 백플레인은 좋은 확장성을 제공한다. Matrox 및 타사 비디오 캡처, 가속기·코 프로세서, 그래픽 및 일반 I/O보드가 많은 이미징 애플리케이션의 요구 사항을 충족할 수 있는 기회를 제공한다. 옵션인 13슬롯 백플레인은 데이터 처리량을 높이기 위해 SHB에 대한 PCIe 2.0 x16 및 PCIe 2.0 x4 경로로, 2개의 세그먼트로 분할된 추가 애드 인 보드(add-in boards)를 지원한다.
전원 및 저장 장치
1,000W 전원공급으로 시스템이 다중 프레임 그래버, 가속기·코 프로세서 및 그래픽 보드를 수용하게 한다. 하드 드라이브에 내장된 2.5인치는 표준 데스크탑 모델보다 뛰어난 충격 및 진동 내구성을 제공한다. RAID를 지원하는 빠른 릴리즈(Quick-release), 핫 스왑 가능한(hot-swappable) 드라이브 베이(drive bays)는 시스템 신뢰성을 높이고 유지보수를 용이하게 한다.
이미지 획득
Matrox Imaging은 Camera Link, Camera Link HS, CoaXPress, DisplayPort, DVI, GigE Vision, HDMI 및 SDI는 물론 표준 및 비표준 아날로그를 포함한 모든 주요 인터페이스에 대해 업계에서 가장 포괄적인 이미지 획득 보드 라인을 제공한다.
오프로드 처리
FPGA 기반의 이미지 프로세싱은 이미지 획득 보드에 강력한 기능을 추가했다. 슬롯을 사용하지 않고 이미지 처리 프리미티브에 대한 호스트 프로세서의 상당한 부하를 감당한다.
소프트웨어 환경 운영 체제
Matrox Supersight Solo에는 임베디드 시스템용 Microsoft Windows®7 Professional이 사전 설치돼 있으며, 표준 운영 체제의 모든 기능에 공급의 수명을 보장하는 데 필요한 긴 수명 주기를 제공한다. 기본 64비트 지원으로 많은 양의 시스템 메모리를 처리할 수 있다.
MIL 소프트웨어
완벽한 이미징 플랫폼에는 하드웨어뿐만 아니라 강력한 소프트웨어 도구가 포함돼야 한다. MIL은 이미지 캡처, 처리, 분석, 디스플레이 및 보관을 위한 광범위한 최적화된 기능을 갖춘 고급 프로그래밍 라이브러리이다.
MIL은 섀시 당(per-chassis) 기준으로 Matrox Supersight Solo에 대한 사용허가를 받았다. Matrox Supersight Solo는 자동으로 MIL-Lite 및 분산 MIL 기능에 대한 액세스 권한을 부여한다.
자료 제공 : Matrox Imaging(www.matrox.com/imaging)
