AVALDATA가 제공하는 다양한 SWIR 카메라

일본 전자 업계 초기에 설립된 AVALDATA는 50 년이 넘는 기간 동안 기술을 개발해왔다. AVALDATA는 SWIR 센서 카메라를 비롯하여 프레임 그래버, 소형 비전 시스템, SDK 등을 공급하고 있다. AVALDATA의 대표 제품인 SWIR 센서 카메라에 대한 정보를 제공하기위해 TS CORPORATION이 글을 작성했다.

SWIR(Short Wave Infrared Ray)이란?

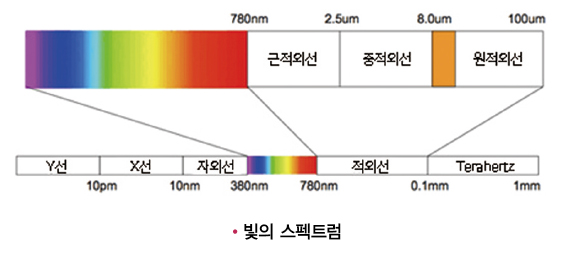

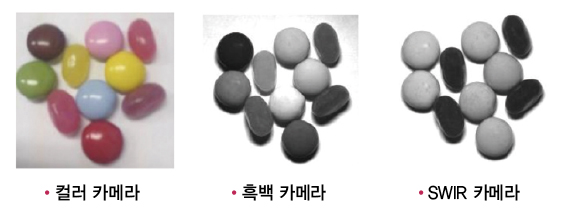

적외선이란 빛의 스펙트럼에서 적색 바깥쪽을 의미하며 가시광보다 파장이 길며 ‘사람의 눈’, ‘일반적인 카메라’로는 볼 수 없다. 적외선대역에서 파장이 가장 짧은 것이 근적외선이며, 이중 일부인 0.7~2.5㎛ 영역을 SWIR로 분류한다. 이는 촬영물의 성분, 흡광도, 온도 등에 따라 보는 방법이 달라져서 가시광으로 식별이 어려운 것도 근적외선으로는 식별이 가능하여 다양한 산업용 검사 솔루션으로의 응용이 가능하다.

어플리케이션의 예
SWIR 카메라가 사용되는 검사에는 주로 다음과 같은 검사가 포함된다.
· 실리콘 웨이퍼의 배선확인
· 레이저프로파일
· 태양전지 검사
· 이물검출
· 농작물의 불량선별
· 300도 이상의 온도감지
· 미술품의 밑그림검사 등…

촬영샘플 (카메라 : ABA-003IR)

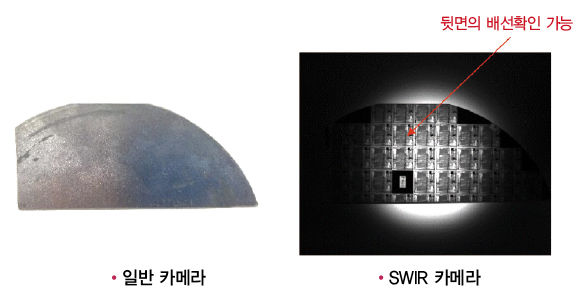

- 실리콘 웨이퍼 패턴확인

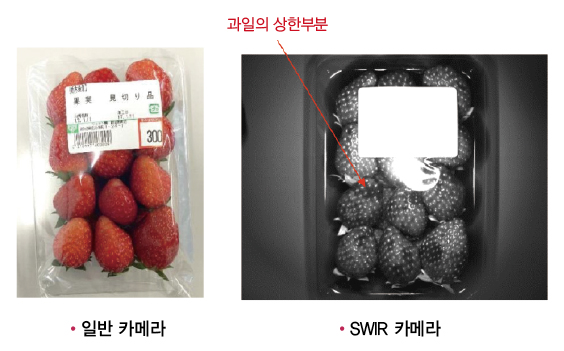

- 과일내부 확인

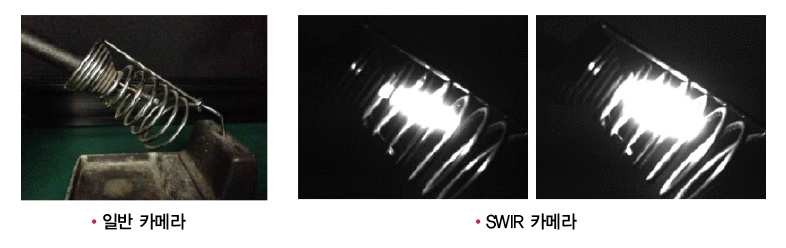

- 인두기의 온도검지 (300℃ 이상의 온도 검지 가능)

AVALDATA의 SWIR 카메라

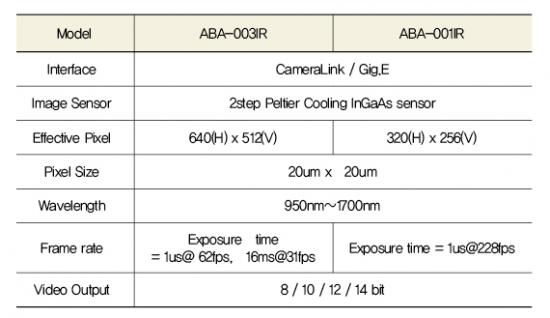

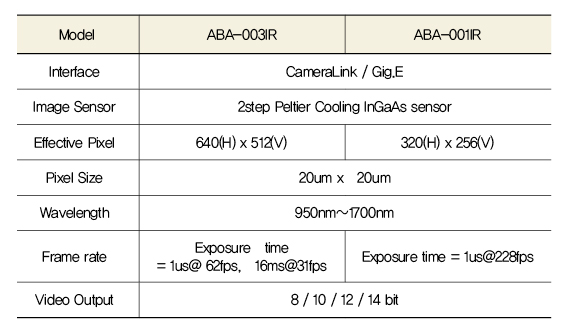

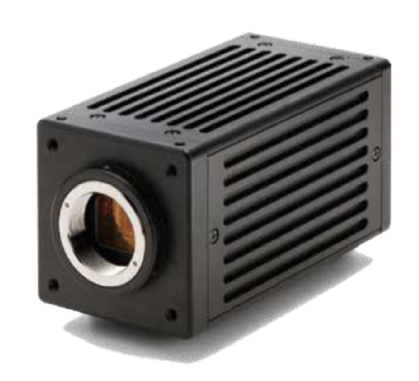

대표 모델로는 VGA화소급의 ABA-003IR 과 QVGA화소급의 ABA-001IR이 있으며, 두 모델 모두 픽셀크기 20미크론, 950㎚~1700㎚에 감도를 갖는 InGaAs 센서를 1개 채용하는 단파 적외선 SWIR 카메라이며, 인터페이스는 Gig.E 와 CameraLink 버전 중 선택이 가능하다.

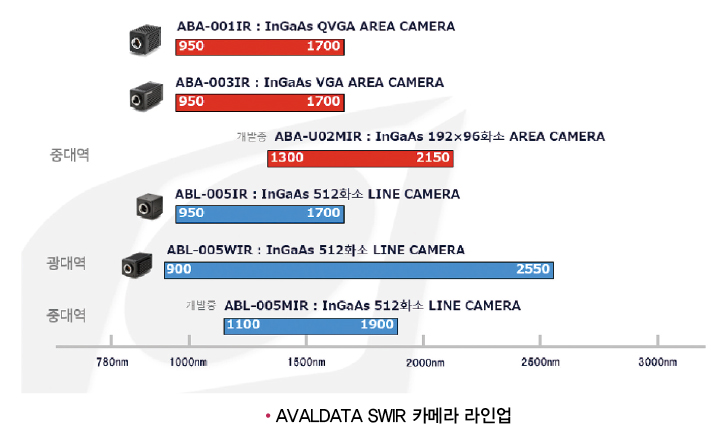

이 외에도 AVALDATA에서는 512화소의 라인센서를 탑재한 SWIR 카메라(ABL-005IR)도 제공하고 있으며 현재 중대역대 대응이 가능한 SWIR 카메라를 Area와 Line 카메라 2종류로 개발 중에 있으며 올해 국내 출시 예정이다.

자료제공 : TS Corporation
