연속된 단거리경주에 나타난 새로운 장거리주자 새로운 MARATHON 프레임 그래버 시리즈

marathon 시리즈는 20년간의 microEnable 프레임그래버 경험과 고객의 요구가 만나 출시되었다. SiliconSoftware는 최적의 가격 대비 성능 비율을 달성하기 위해 제품을 보완했다. marathon 시리즈는 산업용 영상처리에서 가장 중요한 디지털 인터페이스를 통합하여 가장 긴 케이블 길이에서도 노이즈의 간섭 없이 데이터 전송이 가능한 것이 특징이다. marathon은 이미지 획득 보드인 동시에 사용자가 필요로 하는 무엇이든 신뢰성 있고 견고하게 처리할 수 있는 산업용 영상처리 장치이다.

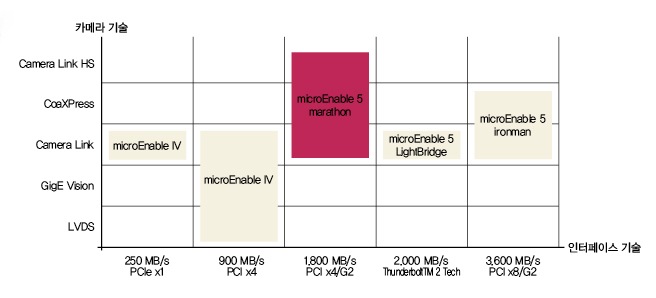

한눈에 보는 프레임그래버 제품군
marathon 프레임그래버는 3가지의 디지털 인터페이스를 사용하여 영상처리 업계에서 가장 광범위하고 유연한 연결성을 제공한다. 따라서 marathon 시리즈를 활용하면 가장 이상적인 시스템 아키텍처를 구축하여 사용이 가능하다. 프레임그래버는 전면의 트리거 연결 컨넥터에 의해 즉시 사용이 가능하다. 추가 신호를 위해서는 온 보드 트리거에 연결이 필요하다. 또한VisualApplets을 사용하여 완벽한 신호처리를 프로그래밍 하고 실행할 수 있다.
marathon 프레임 그래버는 SiliconSoftware사의 DMA1800 기술을 사용하여 PC에 빠르고 안전한 통신 속도를 제공하는 안정적인 PCIe 기술을 기반으로 개발되었다. 각 프레임그래버에는 무손실 이미지 전송을 위한 대형 이미지 메모리 저장장치가 있다. V-시리즈 프레임그래버에서는 영상처리 기능을 위해 메모리 사용이 가능하다. marathon 프레임 그래버 시리즈는 최첨단 FPGA 이미지 획득 및 영상처리 기능을 제공한다. 사용자가 원하는 프로그램의 장점을 최대한 활용하여 사용자의 목적에 맞는 기능을 활용할 수 있도록 지원한다.

Silicon Software의 프레임그래버 표준규격
•현재의 머신 비젼 국제 표준과 호환
•영상처리 카메라 표준과 호환
•영상처리 소프트웨어와 호환
•MTBF 값이 높아 견고한 산업용에 적합
•인터페이스 및 제품 간 호환성 양호
•영상획득 보드 또는 영상처리보드간의 업그레이드 및 다운 그레이드 용이
•CPU 부하 경감을 위한 중요한 실시간 기능을 갖춘 최신 애플릿 개념
•하나의 SDK로 모든Silicon Software 제품에 적용

고속데이터처리 성능의 장거리케이블 광케이블 CAMERALINK HS, 영상처리를 지배하다

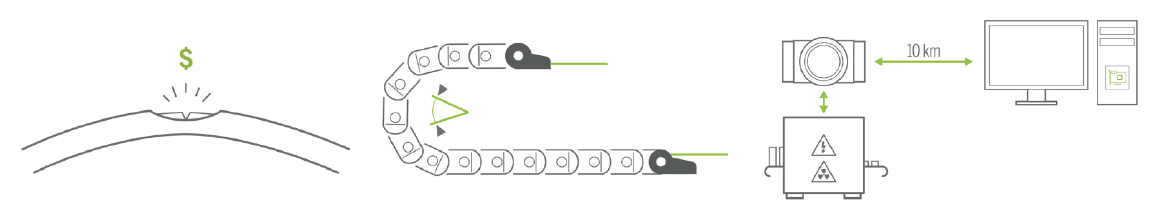

Camera Link HS Standard에 대한 광케이블 영상 및 신호 전송은, 카메라와 PC 사이에서 케이블의 유연성이 중요한 제조업 분야에서 이미 입증되었다. 당사의 프레임그래버는 이 Optical Standard를 지원하며, 업계에서 점점 더 많은 카메라들이 이 표준을 따라가고 있다. 케이블 자체는 매우 얇고 유연하며 드래그 체인에서도 매우 작은 곡률반경 조건에서 사용이 가능하며 동시에 노이즈에 대한 특성이 좋아 충분히 안전하다.
지금까지 영상처리를 위한 유일한 광섬유 표준은 CLHS 용 × 프로토콜이었다. 하지만 광 데이터 전송은 높은 대역폭을 확보하고 고속 카메라 까지 지원한다. 10㎞의 거리에서도 10Gbit/s의 전송 속도까지 구현할 수 있다. 따라서 SiliconSoftware는 이 미래 기술에 지속적으로 관심을 갖고 있다.

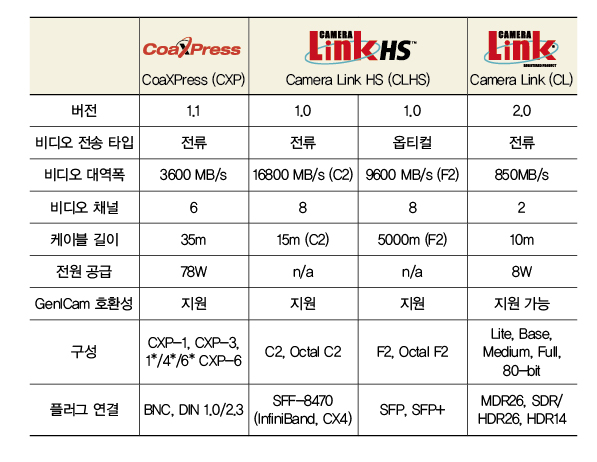

기술비교표

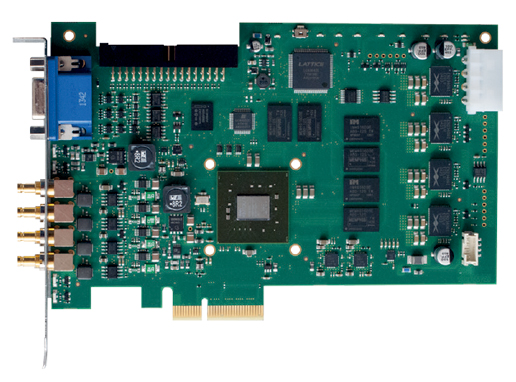

COAXPRESS용 MARATHON 시리즈

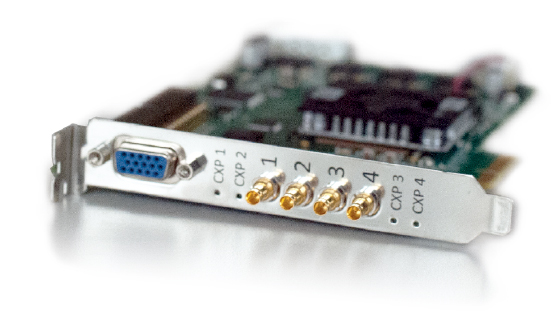

카메라 선택의 폭이 점점 커짐에 따라, CoaXPress 표준은 기술 향상과 함께 시스템 통합 및 운영에 대한 많은 최신 요구사항을 충족시킨다. CoaXPress용 Mareathon 모델은 시스템 아키텍처에 대한 다양한 요구사항을 충족하며, 고대역폭으로 이미지 획득에 만족스러운 유연성을 제공한다.

기술적 특성
•1~4 개의 채널 가능한 프레임그래버 모델
•최대 4대의 카메라 연결
•모든 CXP 표준 카메라와 호환
•고속 카메라 지원
•CoaXPress 표준의 모든 형식 지원
•전면 트리거 컨넥터를 통한 간단한 장치 제어
•옵션 사양인 Opto-decoupling 트리거에 의한 보안 제어

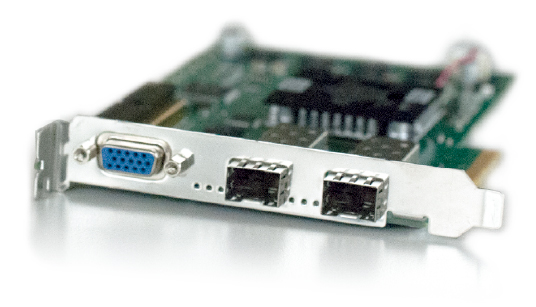

CAMERALINK HS용 MARATHON

CameraLink HS용 Marathone 모델은 긴 케이블 길이, 유연한 시스템 아키텍처, 오작동이 없고 안전한 데이터 전송이 중요한 애플리케이션을 위한 이상적인 솔루션이다. 광 데이터 전송은 생산 영역에서 최신산업분야의 요구사항을 충족시키며 높은 대역폭을 보장한다.

기술적 특성
•최대 2 대의 카메라 연결
•모든 CL 표준 카메라와 호환
•고속 카메라 지원
•CameraLink HS 표준의 모든 형식 지원
•전면 트리거 커넥터를 통한 간단한 장치 제어
•옵션 사양인 Opto-decoupling 트리거에 의한 보안 제어
•광학 데이터 전송

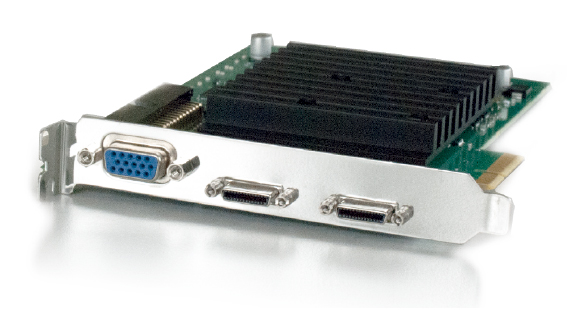

CAMERALINK용 MARATHON

CameraLink용 Marathon은 단순한 아키텍처로, 모든 산업분야의 요구사항 및 애플리케이션을 위한 확실하고 보증된 표준 프레임그래버이다. 다양한 카메라들과 함께 작동이 가능하며 항상 적절한 솔루션을 제공한다.
특히 라인스캔 카메라와 결합하면 이상적인 결과를 이끌어 낸다. 또한 더 높은 대역폭 요구사항을 위한 경제적인 솔루션이기도 하다. 케이블 길이는 진보된 기술을 사용하여 상당히 늘어났다.

기술적 특성
•최대 2대의 카메라 연결
•모든 CL 표준 카메라와 호환
•고속 카메라 지원
•CameraLink 표준의 모든 형식 지원
•전면 트리거를 통한 간단한 장치 제어
•옵션 사양인 Opto-decoupling 트리거에 의한 보안 제어

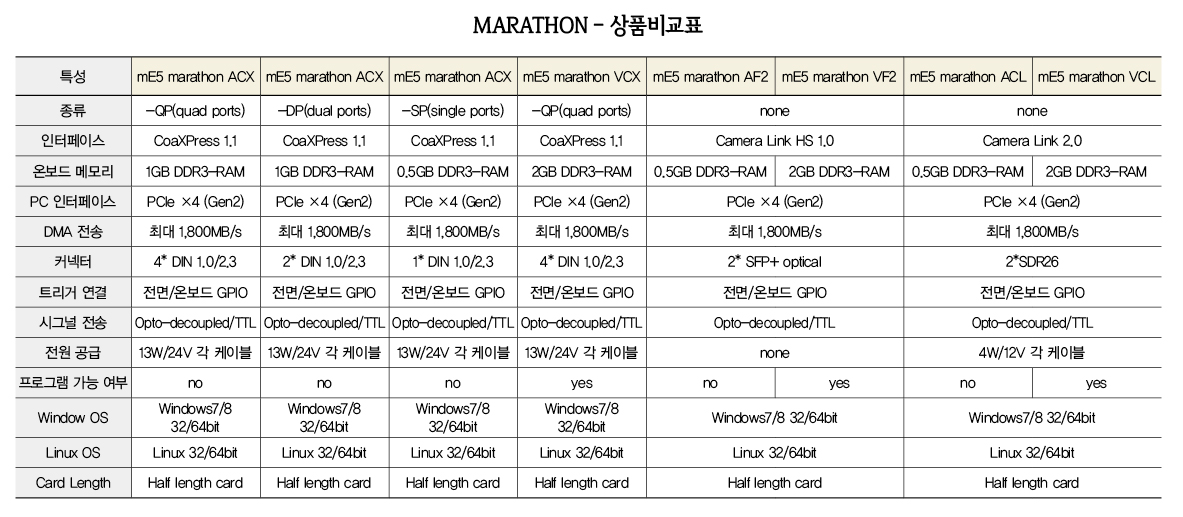

ARATHON - 시리즈 성능비교표

올바른 선택을 위한 8가지 이유
01 빠른 설치 및 카메라 연결성
02 단하나의 SDK로 모든 SiliconSoftware 프레임그래버 적용
03 유리한 가격대비 성능비
04 프레임워크 인터페이스간 빠른 변경
05 온보드 영상처리를 위한 업그레이드 옵션
06 ironman 시리즈에 대한 교차업그레이드 옵션
07 프레임그래버 전문가에 의한 설계 및 제작
08 산업표준에 의한 유지관리: 장기간의 업데이트 및 지원 (LTS) 제공

VISUAL APPLETS로 프로그램 가능

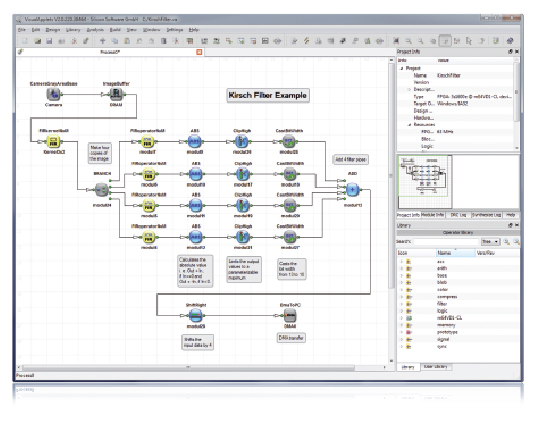

VisualApplets은 표준 애플리케이션과는 별도로 영상처리 애플리케이션을 구현하기 위해 영상처리 하드웨어에 FPGA 프로세서를 그래픽도구로 프로그래밍 하기 위한 매우 직관적인 소프트웨어이다. 이 솔루션은 다양한 산업 및 무수한 산업용 애플리케이션에서 사용되고 있다. 그래픽 사용자 인터페이스(GUI)에서 data-flow-model을 사용하여 FPGA 프로그래밍을 모델링하는 접근 방식은 하드웨어 및 소프트웨어 개발자뿐만 아니라 애플리케이션 엔지니어들이, 하드웨어 프로그래밍에 대한 경험이 없이도, 복잡한 프로그래밍 작업을 위한 애플릿 디자인 및 IP core를 쉽고, 직관적으로 생성할 수 있게 도와준다. 프로그래밍된 모든 애플리케이션은 실시간으로 FPGA 하드웨어에서 실행이 가능하다.
VisualApplets은 시장에 출시된 지 10년이 넘었으며, 현재 버전 3이 출시되어있다. 수많은 소프트웨어 확장으로 새로운 알고리즘의 생성과 VisualApplets에 있는 기존 FPGA 코드의 획득 및 IP코어의 보호를 위한 추가적인 가능성을 제공한다. VisualApplets는 V-시리즈 marathon 제품의 프로그램에 사용이 가능하다.

VISUAL APPLETS의 특징

01 모든 영상처리 디자인은 하드웨어 프로그램 경험이 없이도 도식화된 개발 환경에서 개발이 가능하다.
02 두 단계의 디자인 룰 체크기능을 사용하여, 생성된 애플리케이션의 적합성을 자동으로 확인할 수 있고, 가능성 있는 오류들은 편안한 비주얼디버깅 기능을 사용하여 확인이 가능하다.
03 사용빈도가 많은 디자인 요소는 통합된 FPGA 리소스 추정을 사용하여 쉽게 식별하고 최적화할 수 있다.
04 시뮬레이션 연동기능과 픽셀매치기능들은 각 디자인 포인트에서 처리 결과를 표시하는데 사용된다.
05 주제별로 분류된 200개 이상의 명령어 라이브러리들은 필수적인 영상처리 기능을 실현하는데 사용된다.
06 자동 오류 수정 기능은 포맷 오류 및 디자인 오류에서 대역폭내의 리소스 병목현상을 찾고 수정하는데 도움을 준다.
