오므론의 컬러 마크 센서 E3S-DC와 E3NX-CA

다양한 식품 포장재를 안정되게 검출 가능

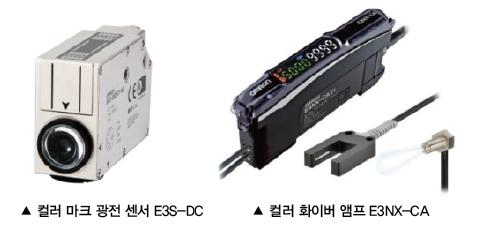

오므론은 지난해 하반기 식품이나 음료품의 생산 현장에서 포장재에 인쇄된 컬러 마크를 검출하기 위한 컬러 마크 광전 센서 E3S-DC시리즈(이하, E3S-DC)와 컬러 화이버 앰프 E3NX-CA시리즈(이하, E3NX-CA)를 발매했다. E3S-DC와 E3NX-CA는 지금까지 검출이 어려웠던 광택 포장재나 색상 차가 적은 컬러풀한 포장재의 컬러 마크를 안정적으로 검출함과 동시에, 생산 설비의 출시나 유지보수 시간을 단축하고, 포장 공정의 생산성 향상에 기여하고 있다.

식품이나 음료 제품 업계에서는, 소비자 요구의 다양화에 따라 매일 새로운 제품이 개발되며, 제품을 포장하는 포장재의 재질이나 디자인이 다양화되고 있다. 이러한 이유로 생산 현장에서는, 안정적으로 설비를 가동시키기 위해 여러 가지 포장재의 컬러 마크를 안정적이고 쉽게 감지할 수 있는 센서가 필요했다. 그래서 오므론은 고객 기업과의 협력하여 다양한 조건에서도 ‘색상 차이’를 안정적으로 검출할 오므론 독자적인 센싱 기술과 알고리즘을 탑재한 E3S-DC와E3NX-CA를 개발 하였다. E3S-DC와 E3NX-CA는 다양한 포장재의 컬러 마크를 안정적으로 검출함과 동시에, 포장재의 로트 변경에도 설정을 최적화하여 설비의 안정적인 운영에 기여한다.

다양한 포장재의 컬러 마크를 안정적으로 검출
•슈퍼·하이 다이내믹 레인지 기능은 반사율이 높은 알루미늄 증착 타입 등 광택 포장재에 대해서도 바탕과 컬러 마크의 색상 차이를 간단한 설치 방법만으로도 안정적으로 감지한다.
•저노이즈· 높은S/N 비율의 수광 시스템에 의해, 색상 차이가 적은 컬러풀한 포장재에 대해서도, 같은 계열 색상의 미묘한 색 차이를 확실히 검출할 수 있다.

로트 변경에 맞추어 설정을 최적화
•검출한 색 정보를 PLC 등 상위 기기에 EtherCATⓇ을 경유로 전송한다. 로트마다 생기는 색상 불균형을 데이터베이스 상에서 관리하는 것을 용이하게 하여, 로트 변경에 맞추어 센서의 설정을 변경하는 것으로, 설비의 돌발적인 정지를 미리 막아 가동률을 높인다.

주요 특징

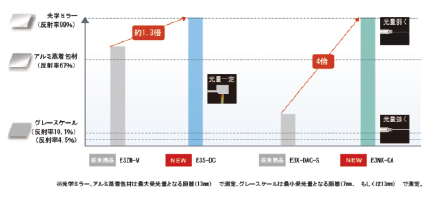

•반사율이 높은 광택 포장재에서도 포화되지 않는, 슈퍼·하이 다이나믹 레인지
반사율이 높은 광택 포장재에서는, 센서의 수광량이 포화하지 않도록 센서의 설치 각도를 조정할 필요가 있었지만, 새로운 컬러 마크 센서에서는 수광 범위가 큰 폭으로 확대되어, 간단 설치로 알루미늄 증착의 광택 포장재를 포화하지 않고 안정적으로 검출할 수 있다.

•미세한 색의 차이를 판별하는, 높은 S/N비율의 시스템으로 설계
디자인이 컬러풀해지면, 컬러 마크와 디자인 부분(바탕)의 색 차가 적어지는데, 이는 곧 컬러 마크 오류 검출의 원인이 된다. 새로운 컬러 마크 센서에서는, 높은 S/N비율로 색상 차이가 적은 컬러풀한 포장재에 대해도, 같은 계열 색상의 미묘한 색 차이를 확실히 검출해낸다.

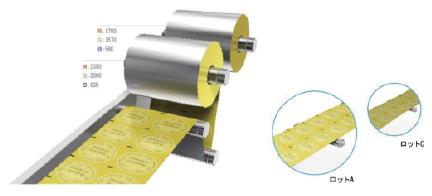

•포장재 로트 마다의 색차를 시각화하는, RGB 데이터 전송 기능
포장재의 로트 마다 인쇄색의 편차가 발생하여, 컬러 마크 오류 검출에 의한 다운 타임이 발생하고 있었으나, 새로운 컬러 마크 센서에는 컬러 마크 및 바탕의 RGB정보를 상위 기기에 전송하고, 정량화할 수 있는 기능을 탑재하였다. 따라서 포장재 인쇄 색 격차에 의해 발생하던 컬러 마크의 오류 검출과 그 대책에 걸려 있던 다운 타임 절감이 가능해졌다.

오므론에 대해

1933년에 창업한 오므론은, 오므론은 독자적인 센싱＆컨트롤 기술을 핵심으로 한 자동화의 선두 주자로, 제어기기, 전자 부품, 자동차 전장 부품, 사회 인프라, 헬스 케어, 환경 등 다방면에 건너는 사업을 전개하고 있다. 오므론은 현재 생산 현장에 있어서 ‘제어 진화(integrated)’, ‘지능화(intelligent)’, ‘사람과 기계의 새로운 협조(interactive)’의 자동화 제조업 혁신에 임하고 있으며, 세계 굴지의 ILO+S(입력, 로직, 출력 + 세이프티)에 로봇 기술을 더하여 생산 현장의 제조 혁신을 위해 노력하는 기업이다.

자료제공 | 오므론(www.ia.omron.com)
