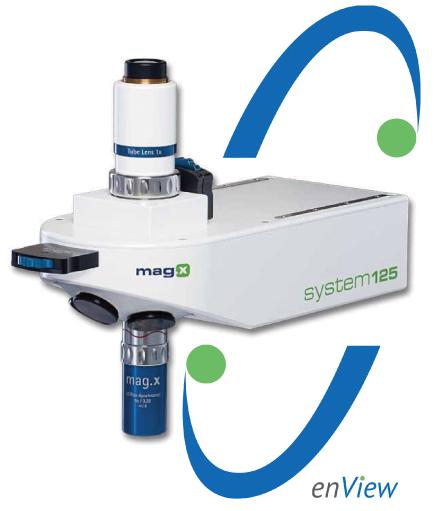

앤비젼, 현미경 시스템 ‘enView mag.X 125’

www.envision.co.kr
새로운 현미경 시스템인 mag.X system125는 기존 머신비전용 렌즈들이 구현할 수 없던 높은 배율을 유지하면서 넓은 FOV에서도 최고의 성능을 실현한다. 이를 위해 mag.X system125는 기존 현미경용 렌즈들보다 훨씬 높은 개구수(Na, numerical aperture) 값을 구현하여 높은 광학 품질을 광학 축뿐만 아니라 56mm의 센서 끝단까지 유지하게 된다.

주요특징
긴 작업 거리 렌즈 : 길어진 작업거리 렌즈를 채용하여 기존 현미경 렌즈에서 사용하기 힘들던 검사 애플리케이션에도 적용할 수 있다.

Object space telecentricity : 대상체의 위치가 변경되어도 물체의 크기를 정확하게 측정할 수 있다.

Coupled illumination : 고배율의 광학계에서 높은 광학 이미지를 유지하기 위해 설계 단계부터 조명을 광학계에 맞게 조정해야 한다. 이를 위해 mag.X. 125는 설계 단계부터 동축 조명을 함께 제작했다.  Kohler 방식의 조명계를 채용한 mag.X. 125의 동축 조명은 조명 단에서 밝기를 조절할 수 있는 가변 조리개가 특징이다. 또한 시야 조리개를 조절할 수 있는 조절 나사 및 동공 위치 조절 나사를 채용했다. 이러한 세 가지의 조절 나사는 각각 최적의 조명을 얻기 위한 매개변수로 작용하여 조명이나 애플리케이션에 따라 이들을 조절하여 최적의 이미지를 얻을 수 있다.

Chromatic correction : 430nm~700nm(최대 400nm~800nm, 장치 구성에 따라 다름)의 가시광선에서 사용할 수 있도록 설계된 mag.X. 125는 이 범위의 빛에서 최적의 성능을 보여준다. 또한 단색광을 사용하는 경우에도 이 범위의 빛에서는 별도 포커싱을 하지 않더라도 선명한 이미지를 그대로 유지한다.

모듈라 시스템 : 대물렌즈·어댑터·튜브렌즈의 모듈러 시스템으로 구성된 이 제품은 특정 부분을 커스터마이징할 수 있다. 이러한 시스템의 구성으로 인해 전체 시스템을 재구성할 필요가 없다.

애플리케이션 : 고해상도의 라인스캔을 사용하는 애플리케이션에서 고배율을 유지하면서도 검사를 빠르게 진행한다. 최대 56mm의 이미지 범위를 가지고 있어 8K 라인스캔 카메라에 완벽하게 대응하여 넓은 면적을 한번에 검사를 할 수 있으며, 또한 최적으로 조정된 Kohler 조명으로 인해 미세한 결함도 검출한다. 그리고 기존의 현미경 렌즈들보다 긴 작업거리로 인해 검사의 유연성도 확보할 수 있다. 현재 개발중인 0.5X 튜브렌즈를 사용하게 된다면 2/3″의 작은 센서 크기를 가지고 있는 10MP 카메라의 1.7메가 픽셀 크기에도 대응할 수 있는 해상력을 확보할 수 있다.
