품질검사, 2D 이미징에서 3D 비전으로
제조 생산라인이 복잡해지면서 품질검사 시스템에도 보다 정확하고 신뢰성 높은 측정 능력이 요구되고 있다. 2D 이미징이 평면상의 대비와 에지를 측정하는 데 집중하는 반면, 3D 비전은 실제 물체의 형상과 크기, 위치, 표면 구조를 깊이정보와 함께 측정한다. 이를 통해 높이나 부피, 표면 이상과 같은 기하학적 특성을 직접 확인할 수 있다.
3D 비전 시스템은 깊이정보를 획득해 물체의 형상과 크기, 위치를 재구성한다. 기존 2D 검사에서는 그림자 등의 간접적인 정보를 통해 두께나 높이를 추정하지만, 3D 비전은 실제 깊이를 측정해 부피와 미세한 표면 이상을 포함한 형상을 분석할수 있다. 또한 내부 공동이나 나사산을 확인하고, 뒤틀림이나 수축 정도를 정량화하는 데도 활용할 수 있다.
이러한 특성으로 3D 검사는 단순한 합격·불합격 판정에서 벗어나 실제 치수 적합성을 기반으로 한 기하학적 분석에 활용되고 있다. 측정 결과를 이용해 제품의 합격여부뿐 아니라 재작업 여부를 판단하고, 공정에서 발생한 편차를 상위 공정 변수와 연계해 분석하는 방식도 가능하다.
용도에 따라 달라지는 3D 비전 기술

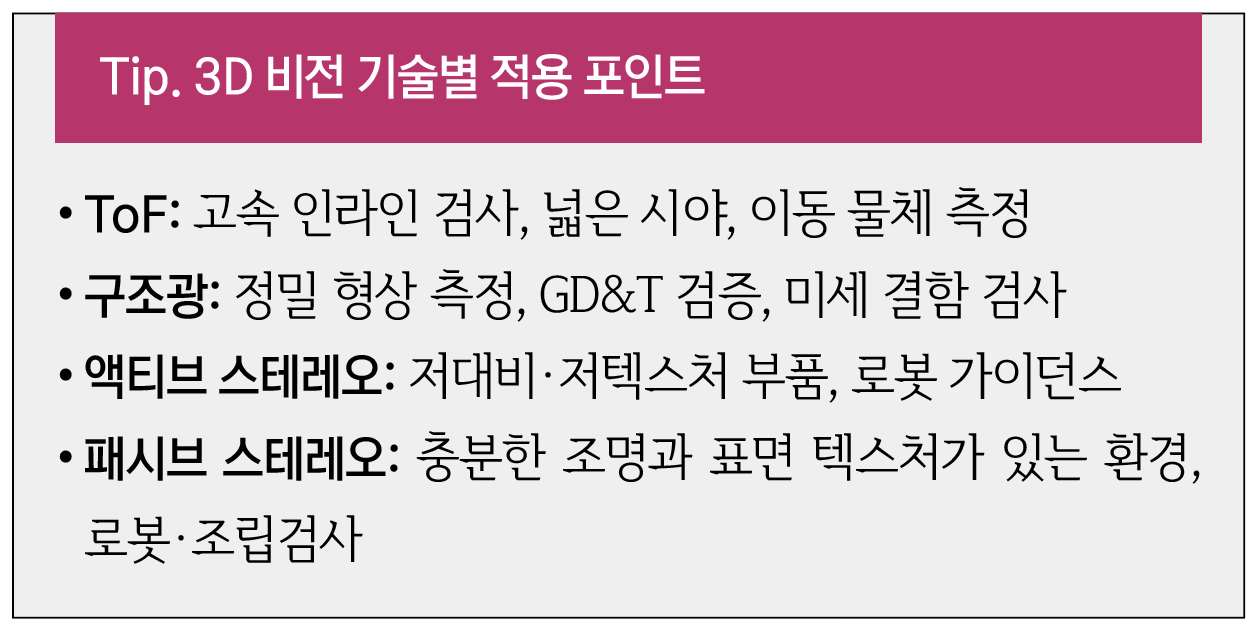

제조 품질검사에 사용되는 대표적인 3D 비전 방식에는 ToF(Time-of-Flight), 구조광(Structured Light), 액티브 스테레오 비전 (Active Stereo Vision) 및 패시브 스테레오 비전 (Passive Stereo Vision)이 있다. 각 방식은 정확도와 처리 속도, 시야각, 사용 환경에 따라 적용 영역이 달라진다.
ToF, 고속 인라인 검사와 넓은 영역 측정
ToF 카메라는 변조광이나 펄스광을 방출한 뒤물체 표면에서 반사돼 돌아오는 시간을 측정해각 픽셀의 깊이를 계산한다. 이를 통해 높은 프레임 속도와 낮은 지연시간으로 밀도 높은 포인트 클라우드를 생성할 수 있다. ToF는 생산량이 많은 고속 라인이나 넓은 시야가 필요한 환경, 움직이는 대상을 측정하는 애플리케이션에 적합하다. 주요 적용 분야는 인라인 높이 맵핑, 식품 분량이나 충진 수준과 같은 부피 측정, 팔레트 및포장 검사 등이다. 넓은 영역에서 여러 대의 카메 라를 동기화하는 시스템에도 활용할 수 있다.
구조광, 정밀 형상과 GD&T 검사
구조광 방식은 프로젝터를 이용해 줄무늬나 점형태의 패턴을 물체에 투사하고, 하나 이상의 카메라가 변형된 패턴을 관찰해 삼각측량 방식으로 3D 표면을 재구성한다. 이 방식은 정지하거나 일정 위치에 정렬된 부품을 대상으로 하는 정밀 측정에 활용된다. 작은 에지나 표면의 물결 형태, 미세 스크래치 등 세부적인 형상을 측정할 수 있으며, 초도품 검사와 CAD 기반의 GD&T(기하공차) 검증, 정밀 결함검사 등에 적용된다.
스테레오 비전, 로봇 가이던스와 조립검사
액티브 스테레오와 패시브 스테레오는 두 대 이상의 카메라가 서로 다른 각도에서 같은 장면을 촬영하고, 영상 사이에서 동일한 특징점을 찾아 삼각측량으로 깊이를 계산한다. 액티브 스테레오는 저대비 표면에서도 특징을 확보하기 위해 패턴을 추가로 투사하며, 패시브 스테레오는 물체의 자연적인 텍스처를 이용한다.
이 방식은 로봇 가이던스와 빈피킹, 조립 검증, 다양한 부품을 혼합 처리하는 환경에 적용할 수 있다. 액티브 스테레오는 텍스처가 부족한 부품이나 조명 변화가 있는 환경에 대응할 수 있고, 패시브 스테레오는 충분한 조명과 표면 텍스처가 확보된 환경에서 사용할 수 있다.
GD&T부터 표면 결함까지 3D 검사 확대
3D 머신비전은 제조업과 자동차, 항공우주, 전자산업 등 다양한 제조 분야에서 품질검사에 활용되고 있다. 대표적인 적용 영역은 GD&T 검사와 표면 결함 분석, 조립 및 부품 검증이다.
GD&T 검사에서는 평탄도와 평행도, 위치도, 프로파일, 런아웃 등복잡한 기하학적 항목을 자동으로 측정할 수 있다. 획득한 포인트 클라우드를 CAD 데이터와 비교해 편차를 계산하고 이를 바탕으로 합격 여부를 판단할 수 있다. 이러한 방식은 캘리퍼나 단일 지점 게이지를 이용한 수동 측정을 대체하거나, 일반적인 검사에서 좌표측정기(CMM)에 대한 의존도를 줄이는 데 활용될 수 있다.
표면 검사에서는 고해상도 깊이맵을 이용해 스크래치, 피트, 기공, 버, 뒤틀림, 싱크마크, 코팅 두께 편차 등을 검출할 수 있다. 소비재와 포장 분야에서는 충진 수준과 밀봉 상태, 캡 정렬, 라벨 평탄도 등을 측정하는 데도 활용된다.
조립 상태와 부품 위치도 깊이정보로 확인
3D 비전은 조립 공정에서 부품의 존재 여부뿐 아니라 방향과 삽입 깊이, 안착 상태를 확인하는 데 활용된다. 나사 체결 불량이나핀 누락, 커넥터 정렬 이상 등을 최종 포장 전에 검출할 수 있다. 깊이정보를 활용하면 로봇도 주변 물체의 위치를 고려해 이동 경로를 조정할 수 있다. 이를 통해 조립검사와 로봇 동작을 하나의 3D 정보 기반으로 연계할 수 있다.
생산라인 통합, 데이터 처리와 환경 조건 고려해야
3D 비전을 실제 생산라인에 적용할 때는 카메라 성능뿐 아니라 데이터 처리와 소프트웨어 통합, 주변 환경, 교정 조건 등을 함께 고려해야 한다.
3D 카메라는 포인트클라우드와 메시, 높이맵 등 많은 양의 데이터를 생성한다. 따라서 생산라인 속도에 맞춰 필터링과 세그멘테 이션, 특징 추출, CAD와 포인트클라우드 비교 등의 작업을 처리할 수 있는 소프트웨어가 필요하다. SDK와 API는 비전 시스템을 PLC 및 로봇과 연결하는 데 사용된다.
주변광과 부품의 반사율, 움직임도 3D 데이터 품질에 영향을 준다. ToF는 적외선 환경의 영향을 고려해야 하며, 액티브 스테레오와 구조광은 투사 패턴의 대비와 노출 조건이 중요하다. 이에 대응하기 위해 차광과 광학 필터, 편광필터, 반사 억제용 지그 등을 활용할 수 있다.
부품이 일정한 위치와 방향으로 제시되는 것도 반복정밀도 확보에 영향을 미친다. 안정적인 지그와 진동 제어가 필요하며, 부품의 방향이 일정하면 알고리즘의 복잡성도 줄일 수 있다.
측정 정확도 좌우하는 교정
정밀 측정에서는 카메라와 시스템의 교정이 중요하다. 내부 교정 (Intrinsic Calibration)은 개별 카메라의 내부 모델을 보정하고, 외부 교정(Extrinsic Calibration)은 3D 비전 시스템과 로봇, 지그 또는 컨베이어 사이의 공간 관계를 설정한다.
스케일 검증을 통해 측정값을 추적 가능한 표준과 연결하는 과정도 필요하다. 게이지 블록이나 기준물을 이용한 주기적인 검증과 통계적 공정관리 데이터를 통해 정확도와 반복정밀도를 지속적으로 확인할 수 있다. 이처럼 3D 비전을 제조 품질검사에 적용하기 위해서는 깊이정보를 획득하는 것뿐 아니라 생산 환경에 맞는 시스템 통합과 교정, 측정 신뢰성 확보가 함께 이뤄져야 한다.
자료제공: Orbbec (www.orbbec.com)
