센서·액추에이터를 스마트 디바이스로! IO-Link가 여는 제조 혁신
산업 자동화 환경에서는 센서와 액추에이터를 중심으로 한 연결방식의 재정의가 진행되고 있다. 제어 시스템과 상위 네트워크까지 이어지는 복잡한 통신 구조를 단순화하고, 현장 데이터를 보다 효과적으로 활용하려는 요구가 커지고 있기 때문이다.
이 변화의 중심에 IO-Link가 있다. IO-Link는 새로운 네트워크 기술이 아니라, 센서 레벨에서 데이터 활용 방식을 근본적으로 바꾸는 연결 방식이다. 이 기사는 IO-Link가 등장하게 된 산업적 배경과 기술적 특성, 그리고 제조 현장에서 센서 활용 방식과 자동화 전략을 어떻게 바꾸고 있는지를 심층적으로 살펴본다.
오늘날 산업 환경에서 데이터의 가치
제조 현장은 이미 데이터 중심 환경으로 전환됐다. 생산량, 설비가동률, 다운타임, 품질 이력, 시리얼 번호 등 수많은 데이터가 실시간으로 생성되고 있다. 하지만 많은 현장에서 이 데이터는 여전히 ‘기록’ 수준에 머물러 있다.
문제는 데이터의 양이 아니라 활용 방식이다. 현대 제조 환경에서 진정한 경쟁력을 만드는 것은 단순한 데이터가 아닌, 의사결정을 가능하게 하는 실행 가능한 데이터(actionable data)다. 공정 이상을 조기에 감지하고, 유지보수 시점을 예측하며, 품질 편차의 원인을 추적할 수 있는 데이터가 여기에 해당한다. 이러한 데이터는 대부분 센서에서 시작된다. 다시 말해, 센서를 어떻게 연결하고, 어떤 형태로 데이터를 끌어올리느냐가 스마트 제조의 출발점이 된다.
디바이스 통신이 안고 있던 구조적 한계
기존 산업 자동화 환경에서 센서와 액추에이터는 오랫동안 단순한 신호 장치로 취급돼 왔다. 각 I/O 시스템은 고유한 커넥터와 케이블을 사용했고, DeviceNet, PROFIBUS 등 서로 다른 필드버스 프로토콜이 병존했다. 시스템을 구축하기 위해서는 프로토콜별 전문 지식이 필요했으며, 배선과 설정 과정 역시 복잡했다.
이러한 구조는 세 가지 문제를 낳았다. 구축과 유지보수 비용 증가, 제조사 간 상호 운용성 부족, 그리고 센서 데이터 활용의 구조적 한계다. 센서가 점차 소형화되면서 필드버스 인터페이스를 센서 내부에 통합하는 것은 물리적으로 어려워졌고, 비용 부담 역시 커졌다. 그 결과 많은 센서는 여전히 ‘온/오프’ 또는 ‘하이/로우’ 신호만을 제공하는 수준에 머물렀다.
그러나 제조 환경은 점점 더 많은 정보를 요구하기 시작했다. 온도는 단순한 상태가 아니라 정확한 수치가 필요했고, 압력과 유량, 공기 흐름 역시 공정 품질과 직결되는 데이터로 인식되기 시작했다.
IO-Link의 등장 배경
이러한 구조적 한계속에서 등장한 것이 IO-Link다. IO-Link는 2009년, 41개 기업이 참여해 표준 채택에 합의하며 출범했다. 핵심 목표는 “센서를 네트워크의 말단이 아닌, 데이터 소스로 만들자”로 명확했다. IO-Link는 필드버스가 아니다. 대신 센서 레벨을 위한 표준화된 포인트 투 포인트 통신 프로토콜로 설계됐다. 이를 통해 센서와 액추에이터는 기존 필드버스나 산업용 이더넷 환경에 손쉽게 통합될 수 있다.
IO-Link란 무엇인가
IO-Link는 디지털 프로토콜을 기반으로 한 표준 인터페이스(IEC 61131-9)로, 제조사와 지역에 관계없이 동일하게 적용할 수 있다. 센서나 액추에이터는 IO-Link 마스터의 개별 포트에 직접 연결되며, 마스터는 이 데이터를 상위 네트워크로 변환해 PLC나 산업용 PC로 전달한다. 중요한 점은 IO-Link가 기존 네트워크를 대체하지 않는다는 것이다. IO-Link는 상위 네트워크를 보완하는 하위 레벨 통신으로 작동하며, 기존 자동화 구조를 유지한 채 데이터 활용 범위를 확장한다.
IO-Link 기반 센서는 최대 32바이트의 프로세스 데이터를 전송할 수 있다. 이는 단순 상태 신호를 넘어, 실제 공정 값을 전달하기에 충분한 수준이다. 예를 들어 온도 센서는 ‘정상/비정상’이 아니라 현재 온도를 실수 값으로 전달할 수 있다.
세 가지 데이터 유형
IO-Link가 기존 센서 통신 방식과 뚜렷하게 구분되는 지점은, 센서가 전달하는 데이터의 ‘종류’와 ‘의미’가 근본적으로 달라졌다는 점이다. IO-Link 통신은 크게 세 가지 데이터 유형을 지원한다.
첫째는 프로세스 데이터(Process Data)다. 레이저 센서의 거리값, 압력 센서의 압력 수치, 온도 센서의 실제 온도와 같은 공정 핵심 데이터가 여기에 해당한다. 이 데이터는 IO-Link 디바이스에서 마스터로 주기적으로 전송되며, PLC와 상위 제어 시스템에서 즉시 활용돼 공정 제어와 모니터링의 기반이 된다.
둘째는 디바이스 정보 및 파라미터 데이터다. 센서의 설정값, 파라미터 범위, 모델명과 시리얼번호 등 관리 정보가 포함되며, 이를 통해 센서 상태를 시스템 차원에서 일관되게 관리할 수 있다. 특히 센서 교체 시 기존 파라미터를 자동으로 적용할 수 있어 유지보수 효율을 크게 높인다.
셋째는 알림(Notification) 및 진단 데이터다. 오류, 경고, 유지보수 알림과 같은 상태 정보가 실시간으로 전달돼, 렌즈 오염이나 센서 이상을 사전에 감지하고 다운타임으로 이어지기 전에 대응할 수 있도록 돕는다.

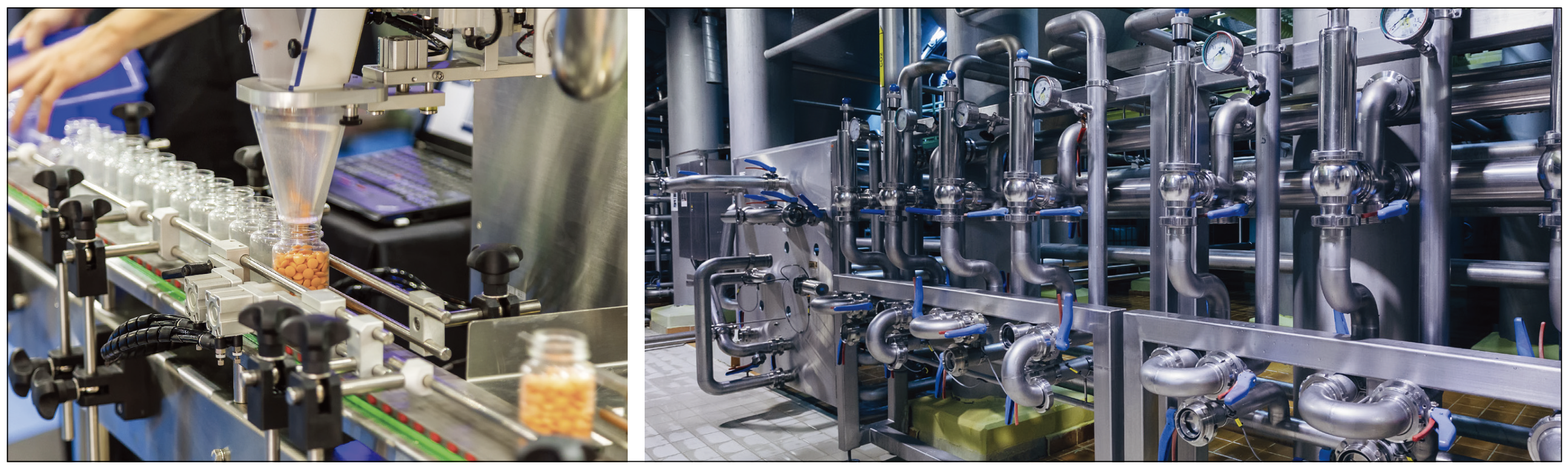

▲ 왼쪽 사진은 생산 라인 자동화를 위한 IO-Link 센서 적용 사례이고, 오른쪽 사진은 가스 밸브 설비에 적용된 IO-Link 기반 공정 센싱의 사례를 보여준다.
기존 센서를 살리는 IO-Link 허브의 역할
IO-Link의 장점은 분명하지만, 모든 제조 현장이 처음부터 IOLink 지원 센서만을 사용할 수 있는 것은 아니다. 실제 현장에는 여전히 표준 디지털 센서나 비교적 오래된 센서가 다수 설치돼 있다. 이러한 환경에서 유용한 대안이 IO-Link 허브(IO-Link Hub)다.
IO-Link 허브는 최대 16개의 이진(binary) 스위칭 센서 또는 액추에이터를 연결할 수 있으며, 이들이 생성하는 하이/로우(high/ low) 신호를 수집해 하나의 IO-Link 케이블로 IO-Link 마스터에 전달한다.
IO-Link 마스터는 이 신호를 필드버스 프로토콜을 통해 PLC로 전달하며, 이를 통해 기존 센서를 그대로 활용하면서도 배선 수를 줄이고 신호 수집을 단순화할 수 있다. 결과적으로 IO-Link 허브는 전면적인 설비 교체 없이도 IO-Link 환경으로 점진적으로 전환할 수 있는 현실적인 연결 고리 역할을 한다.
IO-Link의 적용 영역과 한계
IO-Link는 센서와 액추에이터가 사용되는 대부분의 공장 자동화 및 물류 자동화 환경에 적용할 수 있다. 조립 라인 자동화에서는 제품 변경 시 센서 설정을 자동으로 전환해 셋업 시간을 단축할 수 있으며, 인트라로지스틱스 환경에서는 오버헤드 컨베이어의 충돌 방지 센싱에 활용된다. 공작기계 분야에서는 압력·온도· 유량 센서의 파라미터를 자동으로 설정해 셋업 오류를 줄이고, 센서 교체를 간소화한다. 패키징 설비에서도 공정 검증과 품질 안정성 확보에 기여한다.
이와 함께 IO-Link는 화학·식음료·에너지 산업과 같은 프로세스 플랜트 환경에서도 활용되고 있다. 배관과 밸브에 설치된 압력· 온도·유량 센서를 통해 공정 상태를 실시간으로 모니터링하고, 유지보수 효율과 설비 가동률을 높이는 데 기여한다.
다만 IO-Link는 모든 애플리케이션에 적합한 만능 솔루션은 아니다. 한 사이클당 최대 32바이트의 프로세스 데이터만 전송할수 있어, 카메라나 대형 스캐너처럼 대용량 데이터를 생성하는 장치에는 적합하지 않다. 또한 자동화가 수반되지 않는 단순 독립형 애플리케이션에서는 도입 효과가 제한적일 수 있다.
성능 측면에서 IO-Link의 일반적인 사이클 타임은 약 2.3ms로, 대부분의 공장 자동화 환경에서는 충분한 속도를 제공한다. 다만 초고속 통신을 목적으로 설계된 프로토콜은 아니며, 디바이스와 마스터 간 케이블 길이가 최대 20m로 제한된다는 점 역시 시스템 설계 시 고려해야 할 요소다.
IO-Link가 제공하는 가치
데이터 저장과 자동 파라미터 관리: IO-Link는 센서와 액추에이터의 동작 파라미터를 저장할 수 있다. 디바이스가 IO-Link 시스템에 연결되면, 필요한 설정값이 자동으로 업로드되며 센서 교체시에도 별도의 수동 설정이 필요 없다.
원격 설정과 모니터링: IO-Link를 활용하면 센서 파라미터를 원격으로 변경할 수 있다. 접근이 어려운 위치에 설치된 센서 역시 현장 방문없이 재설정이 가능하며, 상태 정보는 실시간으로 모니터링할 수 있다.
진단 기능과 예방 정비: IO-Link 기반 스마트 센서는 자신의 상태를 스스로 보고한다. 이를 통해 설비 전체를 멈추지 않고도 특정 센서단위에서 문제를 진단할 수 있으며, 유지보수 일정을 보다 효율적으로 계획할 수 있다.
설비 가동률 향상: 센서 교체나 레시피 변경 시에도 IO-Link 마스터가 파라미터를 자동으로 적용해, 재가동 시간을 크게 단축한다. 이는 인적 오류를 줄이고, 생산 연속성을 높이는 데 직접적인 영향을 미친다.
비용 절감과 벤더 독립성: IO-Link는 이더넷 인터페이스가 필요 없고, 기존 디지털 I/O에서 사용하던 케이블을 그대로 활용할 수있어 시스템 비용을 낮춘다. 또한 특정 제조사에 종속되지 않는 벤더 독립형 기술로, 다양한 제조사의 디바이스를 동일한 환경에서 사용할 수 있다.
연결 방식의 변화가 만드는 자동화의 다음 단계
Forbes에 따르면, 전 세계 데이터의 약 90%는 최근 2년 사이에 생성됐다. 그리고 이 흐름은 앞으로도 가속화될 전망이다. 제조 현장에서 생성되는 데이터 역시 예외는 아니다. IO-Link는 센서와 액추에이터를 ‘스마트 디바이스’로 전환함으로써, 이미 현장에 존재하는 데이터를 활용 가능한 자산으로 바꾼다. 이는 Industry 4.0과 IIoT로 대표되는 차세대 제조 환경을 준비하는 데 있어, 가장 현실적이고 단계적인 출발점이라 할 수 있다.
중요한 점은 속도다. IO-Link는 설비를 한 번에 바꾸라고 요구하지 않는다. 이미 사용 중인 센서와 장비를 기반으로, 가능한 범위에서 시작할 수 있다. 이러한 접근 방식이야말로, 자동화 기술이 현장에서 실제 성과로 이어질 수 있는 가장 현실적인 이유다.
자료제공: Belden(www.belden.com)
