산업용 3D 머신 비전: 기술 동향과 비용·설계 과제의 해결 전략
머신 비전(Machine Vision) 산업에서 가장 빠르게 성장하고 있는 분야 중 하나는 바로 3D검사 기술이다. 이는 최근 설계, 구축, 통합을 더욱 손쉽게 해주는 소프트웨어 발전에 힘입어 다양한 애플리케이션으로의 확장이 가능해졌기 때문이다.
과거에는 3D 비전 기술이 비용이 많이 들고 복잡한 시스템으로 여겨져 일부 고사양 산업용 애플리케이션에만 한정적으로 도입됐다. 하지만 최근 들어 기술 비용이 하락하고 접근성이 크게 향상되면서 제조, 물류, 로보틱스, 품질관리 등 보다 폭넓은 산업 전반으로 3D 비전 솔루션이 빠르게 확산되고 있다.
특히 기존의 2D 카메라를 하나 또는 두 개의 3D 전용 카메라로 대체함으로써 설치 복잡성을 줄이고 시스템 비용을 낮출 수 있으며, 운영 효율성도 함께 향상된다. 여기에 플러그앤플레이 방식의 소프트웨어 발전과 사용 편의성 개선까지 더해지면서, 산업계에서는 기존 2D 비전 시스템에서 3D 비전 시스템으로의 전환이 가속화되고 있다.
3D 검사는 머신 비전 산업이 요구하는 전례없는 수준의 정밀도를 제공하며, 기술적 진화를 이끌고 있다. 3D 비전 기술의 장점은 분명하지만, 일부과제는 여전히 남아 있다. 특히 장비 설계자들은 성능, 비용, 통합성이라는 세 가지 상충 요소를 정교하게 조율해야하는 압박에 직면해 있다.
3D 머신 비전 기술의 시장 개요
3D 이미징은 정밀한 객체 인식, 깊이 측정, 자동화된 의사결정 기능 구현에 핵심적인 역할을 하며, 제조, 로보틱스, 물류, 헬스케어, 품질 검사 등 다양한 분야에서 필수적인 요소로 자리잡고 있다. 따라서 장치를 설계하는 엔지니어는 기술 유형뿐 아니라 작동 원리, 정밀도, 속도, 환경 적응성까지 종합적으로 고려해 각 애플리케이션에 최적화된 기술을 선택해야 한다. 현재 산업 자동화 분야에서 널리 활용되고 있는 3D 이미징 기술은 아래 네 가지로 분류 된다.

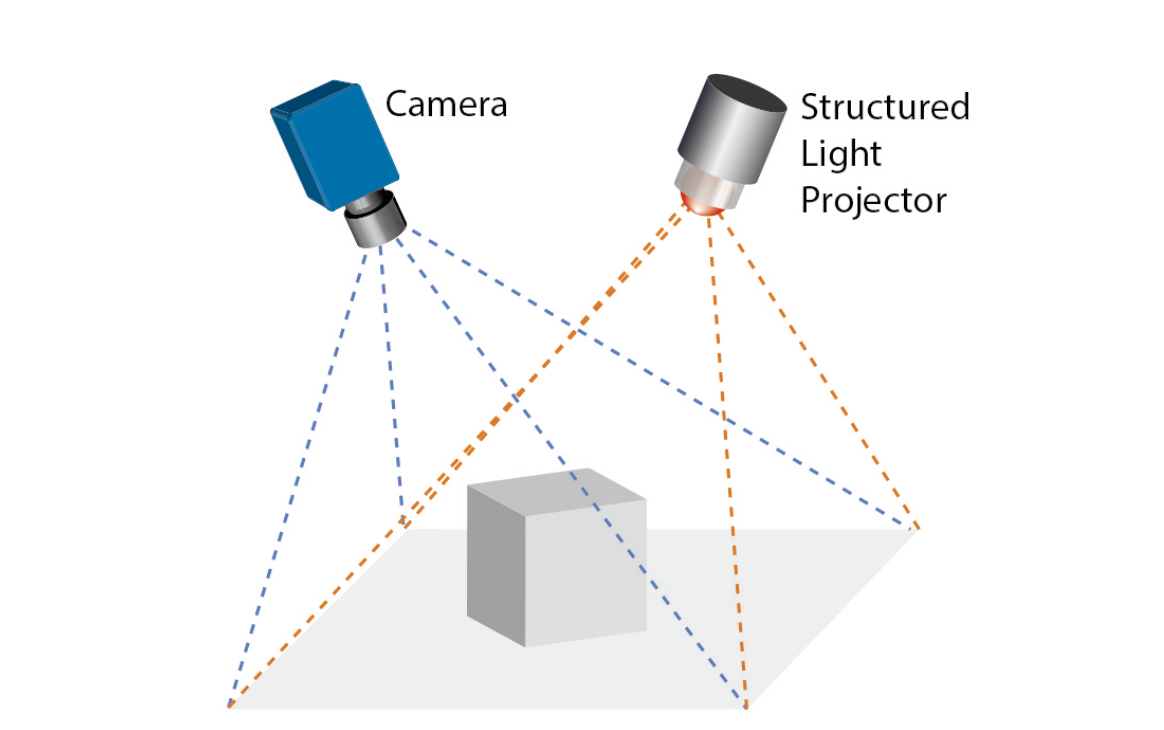

1. Structured Light: ‘스트럭처드 라이트(Structured Light)’ 방식의 3D 카메라는 사전에 정의된 패턴(격자나 줄무늬 등)을 대상 물체에 투사한 뒤, 해당 패턴이 어떻게 왜곡되는지를 분석해 3D 형상을 정밀하게 측정한다. 이 방식은 고해상도 깊이 정보 획득에 강점을 지니며, 현재 △품질 검사(Quality Control) △ 자동 빈피킹(Automated Bin-Picking) △정밀 계측(Precision Measurement) △ 3D 형상 측정(3D Metrology) 등의 분야에서 활용된다.
이 방식은 높은 정밀도에도 불구하고, 상대적으로 높은 장비비용이 광범위한 산업 도입에 걸림돌로 작용해 왔다. 그러나 최근 들어 광원 기술의 발전, 처리 알고리즘의 향상, 그리고 시장 경쟁 심화로 인해 관련 기술의 가격이 점차 낮아지고 있는 추세다.

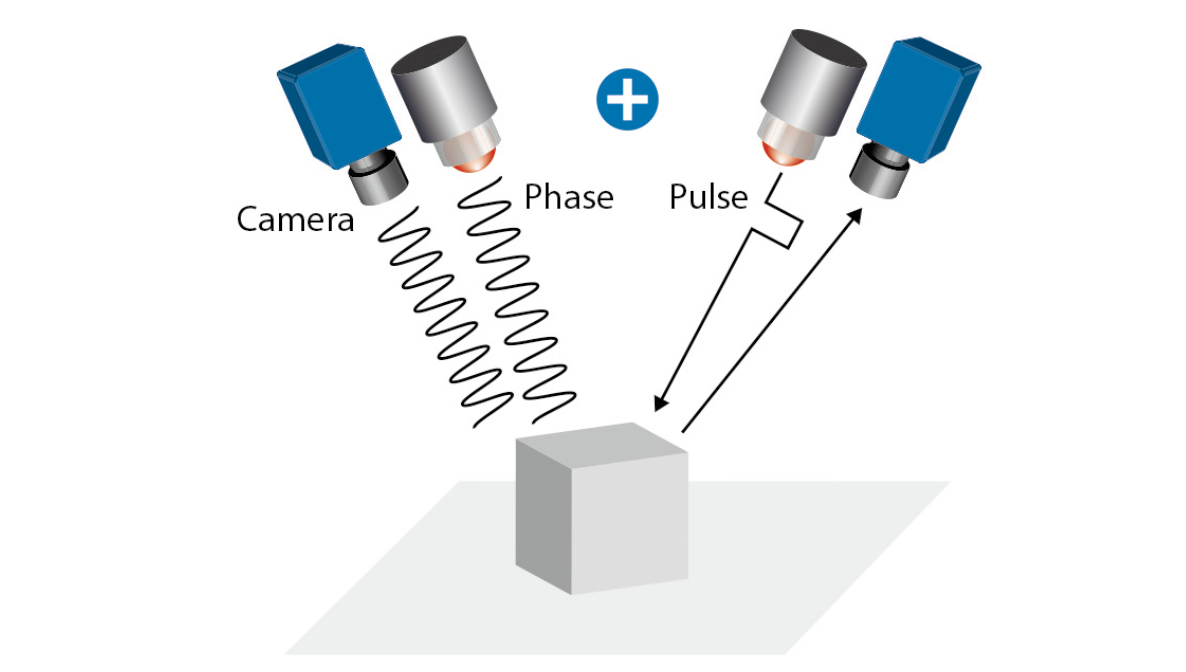

2. ToF(Time-of-Flight) 카메라: ToF(Time-of-Flight) 카메라는 빛이 대상 물체에 반사되어 카메라로 돌아오는 시간을 측정함으로써, 실시간 3D 깊이 맵을 생성하는 기술이다. 이 방식은 지연 (latency)이 거의 없는 실시간 처리가 가능해, 정밀한 거리 측정이 필요한 다양한 산업 현장에서 주목받고 있다.
구체적으로는 △ 고속 로보틱스 △자율주행 차량 △산업 자동화 △제스처 인식 시스템 등이다. ToF 카메라의 가장 큰 장점은 역동적인 환경에서도 정확도를 유지할 수 있다는 점이다. 특히 모션 블러(흐림 현상)를 제거할 수 있어, 속도가 중요한 애플리케이션에서 탁월한 성능을 발휘한다.

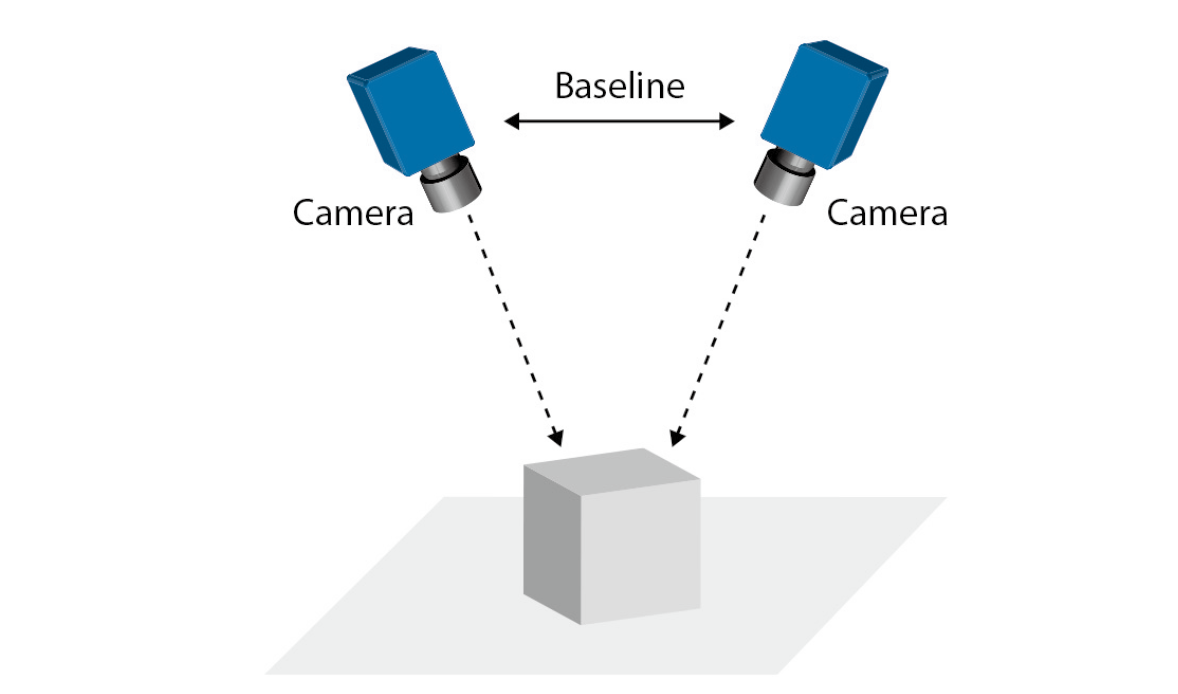

3. Stereo Vision: 스테레오 비전(Stereo Vision)은 두 개 이상의 카메라를 활용해 서로 다른 각도에서 이미지를 촬영하고, 그 이미지 간의 시차(disparity)를 비교 분석함으로써 3D 환경을 재구성하는 기술이다. 이는 인간의 양안 시각과 유사한 방식으로 깊이를 인식하는 원리다. 스테레오 비전은 △자율이동로봇(AMR) △드론 △스마트 감시 시스템 등에서 널리 활용된다. 다만 이 기술은 조명 변화나 피사체 표면의 텍스처 불균일성에 민감하다는 단점이 있다. 따라서 정확한 3D 재구성을 위해 고도화된 후처리 알고리즘이 필수적으로 요구된다.

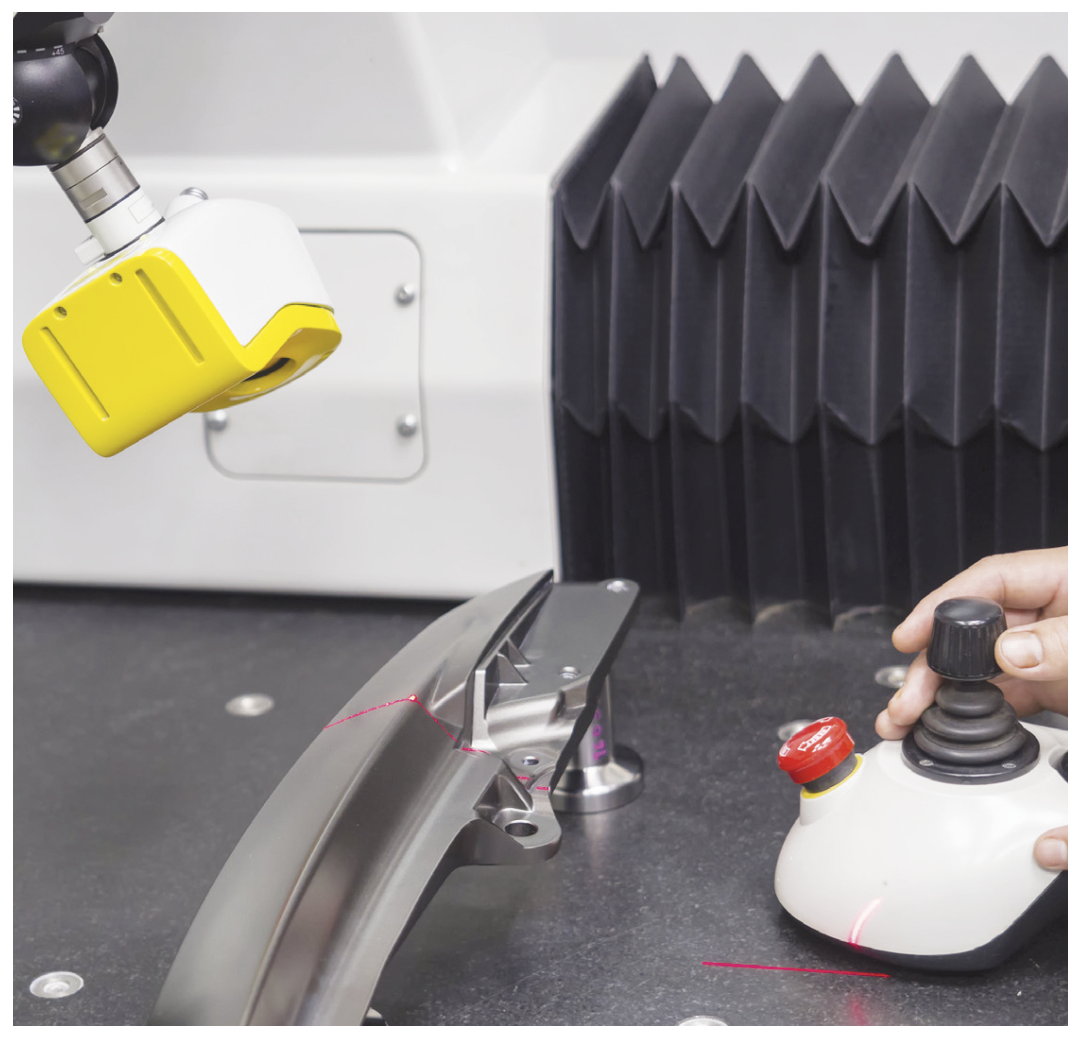

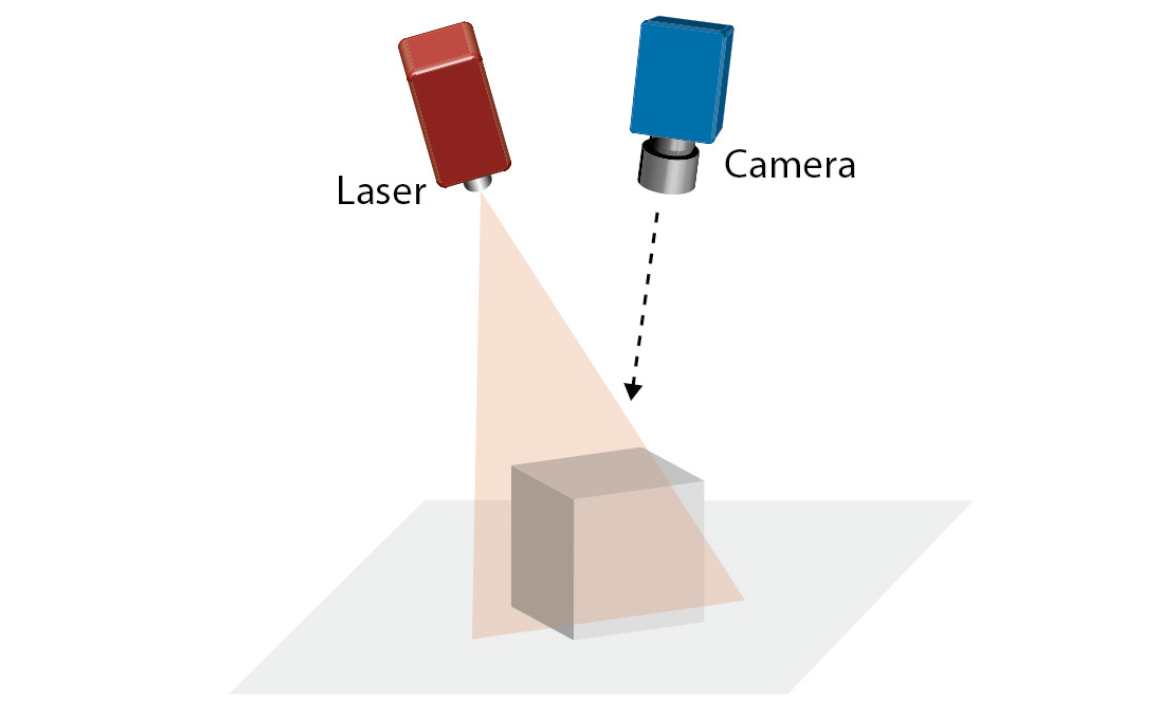

4. Laser Triangulation: 레이저 삼각측량(Laser Triangulation)은 레이저 빔을 대상 물체 표면에 조사한 뒤, 반사된 빛을 고해상도 카메라로 포착하여 정밀한 깊이 정보를 계산하는 방식이다. 물체의 표면을 스캔하면서 깊이를 측정하기 때문에 세밀한 형상 분석과 미세 결함 검출에 매우 적합하다. 이 기술은 △고정밀 제조 공정 △표면 검사 △반도체 산업 등에서 활용된다. 레이저 삼각측량은 탁월한 정밀도와 신뢰도를 제공하지만, 머신 비전 시스템에 통합하기 위해서는 높은 기술력과 비용이 요구된다는 점에서 진입 장벽이 존재한다.
3D 머신 비전 수요 급증

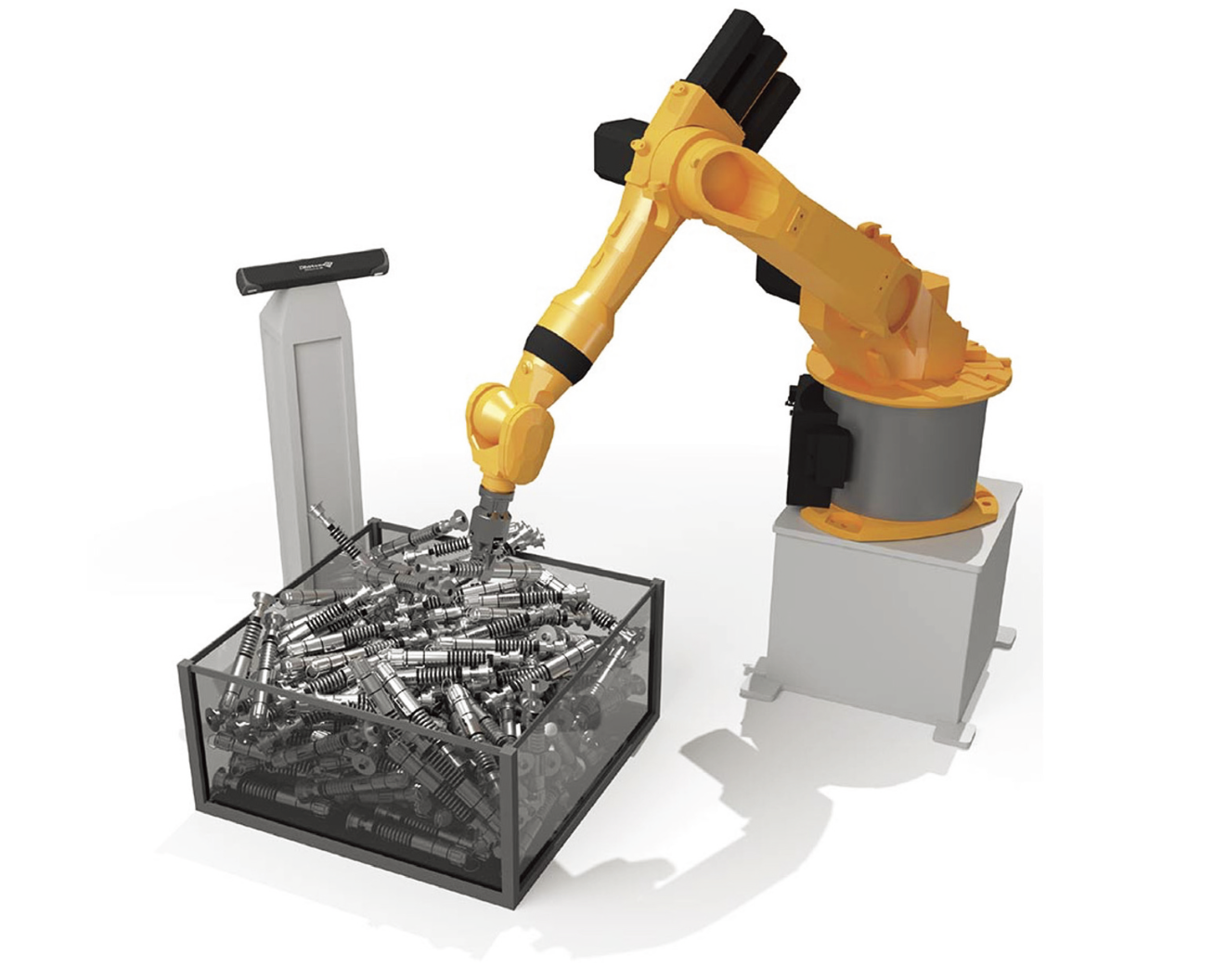

산업 전반에서 3D 머신 비전 솔루션에 대한 수요가 빠르게 증가하고 있다. 특히 자동 빈피킹(Bin-Picking), 협동로봇(Cobots), 자율이동로봇(AMRs), 무인운반차(AGVs) 등 다양한 자동화 시스템이 보편화되면서, 이 기술의 중요성이 더욱 부각되고 있다. 대표적인 예로는, 무작위 방향으로 놓인 물체를 정확히 감지하고 집어 올려야하는 로봇 빈피킹 작업이 있다. 이러한 작업에는 정밀한 3D 데이터가 필수적이다. 또한 공장 및 물류창고 내에서 자율 주행하는 AMR 및 AGV는 정확한 3D 비전 기반의 내비게이션 및장애물 인식 기술을 통해 안정적인 물류 이동을 수행하고 있다.
3D 머신 비전 설계 과제와 해법
3D 비전 시스템이 고급 산업용 솔루션에서 주류 기술로 빠르게 전환되면서, 장비 설계자들은 비용, 시스템 통합, 실시간 처리 성능 등의 핵심 과제에 직면하고 있다.
1. 비용 최적화: 3D 비전 기술이 시장 전반에 확산되기 위해서는 합리적인 가격대 형성이 필수다. 설계 단계에서 고려해야 할 대표적인 비용 요소는 △하드웨어 비용(센서, 연산 유닛, 맞춤형 광학부품 등) △개발 기간 △인터페이스 기술 등이다. 실시간 3D 비전 애플리케이션은 지연 시간이 낮고 고속 데이터 전송이 가능한 아키텍처를 필요로 한다. 이러한 시스템은 오류율을 줄이고 검사 속도와 효율성을 높이며, 실시간 의사결정과 자동화, 예지보전을 가능하게 한다. 이러한 과제를 해결하기 위해서는 소프트웨어 기반 인터페이스 기술이 핵심이다. 이 방식은 고성능을 유지하면서도 비용 효율적인 3D 비전 시스템을 구현할 수 있게 해준다.
2. 시스템 통합의 복잡성 극복: 3D 비전 시스템 도입 시 가장 큰 장벽 중 하나는 이미징 장치와 기존 머신 비전 소프트웨어 간의 매끄러운 통합이다. 기존 3D 카메라 중 상당 수가 독자적 인터페이스(프로프라이어터리)를 사용하고 있어, 시스템 간 호환성 저하와 통합 난이도 증가라는 문제가 있다. 이러한 문제를 해결하기 위해 최근에는 GigE Vision 기반의 표준화된 연결 솔루션이 주목받고 있다. 이는 플러그앤플레이 호환성을 제공해, 타사 소프트웨어와의 통합을 단순화시킨다.
‘eBUS Edge’, 고성능 3D 비전을 위한 SW 솔루션
Pleora Technologies의 ‘eBUS Edge’는 3D 카메라를 GigE Vision 및 GenICam 표준에 완전히 부합하는 장치로 전환해주는 소프트웨어 기반 연결 플랫폼이다. 기존 하드웨어 중심 방식과 달리, 이 솔루션은 추가적인 물리적 부품없이 표준 이더넷을 통한 안정적 데이터 전송을 구현해 장치 크기를 줄이고, 기존 머신 비전 소프트웨어와의 플러그앤플레이 호환성으로 시스템 통합과 구축 비용을 동시에 절감할 수 있다. 장비 설계자는 기존 워크플로를 변경하지 않고도 고성능 실시간 3D 이미징 애플리케이션을 손쉽게 구현할수 있어 3D 머신 비전 시장의 비용·통합 장벽을 낮추는 핵심 솔루션으로 주목받고 있다.
통합성과 유연성이 강조되는 3D 머신 비전 기술
3D 머신 비전 기술은 자동화, 로보틱스, 산업용 검사 분야의 혁신을 견인하고 있지만, 여전히 비용과 통합 복잡성은 장비 설계자와 시스템 통합 업체에게 큰 도전 과제로 남아있다. 그러나 산업계가 스마트 제조와 인더스트리 4.0으로 빠르게 전환함에 따라, 3D 비전 기술은 생산 속도 향상, 품질 관리 고도화, 로봇 자동화 최적화를 위한 핵심 인프라로 자리잡고 있다.
이러한 흐름속에서 Pleora의 eBUS Edge와 같은 소프트웨어 기반 인터페이스 솔루션은 별도 하드웨어없이도 시스템 통합을 실현할 수 있는 ‘제로 풋프린트(zero-footprint)’ 방식을 제공한다. 이를 통해 독자적 인터페이스 개발에 소요되는 시간과 비용, 복잡성을 획기적으로 줄일 수있다.
또한 GigE Vision 및 GenICam 등 국제 표준 기반의 구조를 따르는 eBUS Edge는 범용 머신 비전 처리 소프트웨어와의 매끄러운 호환성을 보장해 3D 검사 시스템의 구축을 더욱 쉽고 경제적으로 만든다.
자료제공: Pleora Technologies(www.pleora.com)
