JAI / 10 GigE 인터페이스를 갖춘 4K 3선 컬러 라인 스캔 카메라의 두 번째 모델

JAI는 이전 버전과 호환되는 10GigE 인터페이스를 갖춘, SW-4000TL 3선 컬러 라인 스캔 카메라의 두 번째 버전을 출시했다.

새 모델 SW-4000TL-10GE는 SW-4000TL-PMCL 모델과 같은 24 비트 비 보간 RGB 출력(non-interpolated)에 똑같은 4K(4096 픽셀) 라인 해상도와 66kHz 라인 속도를 제공한다. 그러나 SW-4000TL-10GE는 원래 모델에서 찾은 Camera Link 인터페이스 대신, 호스트나 네트워크가 지원하는 속도에 맞게 조정할 수 있는 다목적 GigE Vision 인터페이스로 출력을 제공한다.

카메라는 통합된 자동 협상 기술(auto-negotiation technology)로 10GBASE-T(10Gbps)에서 NBASE-T(5Gbps 및 2.5Gbps) 또는, 기존 1000BASE-T(1Gbps 출력)까지 자동 역방향 호환성을 제공한다. 이로써 SW-4000TL-10GE는 가장 광범위한 애플리케이션을 지원할 수 있다.

SW-4000TL-10GE의 고성능 3선형 기술은 광범위한 고급 기능(고속 3선형 카메라 중에서 고유한 기능)과 결합돼 애플리케이션 분야의 설계자에게 매력적인 대안을 제공한다.

예를 들어, 맞춤형 CMOS 이미저는 개별 라인으로 된 6개의 7.5- 마이크론 픽셀에 각각 빨강, 녹색, 파랑 픽셀의 2개 라인을 갖추고 있다. 이러한 배열로 SW-4000TL-10GE는 수평 비닝 기능과 수직 비닝 기능 혹은 둘 다를 제공할 수 있다. 이 특징은 고속 3선형 카메라에는 들어있지 않다. 또한, 센서의 판독 구조는 단일 확산 노드로 두 픽셀의 판독 값을 결합해 노이즈를 증가시키지 않고 신호를 두 배로 늘린다. 이 때문에 비닝 프로세스가 감도를 크게 높일 수 있다.

또 다른 고유한 기능은 SW-4000TL-10GE가 표준 RGB에서 sRGB, Adobe RGB색 공간, 사용자 정의 RGB 변환 매트릭스의 정의를 제공할 뿐만 아니라 기본 HSI 또는 CIEXYZ 색상 출력을 제공할 수 있는 내장 색상 변환 기능이다.

SW-4000TL-10GE는 공간 보상 혹은 화면 기울기 보정 기능(tilted view correction functions)을 갖추고 있어 R, G, B 채널의 적절한 동기화와 정렬을 유지한다.

또한, 카메라에는 4개의 개별 입력 라인과 내장 알고리즘이 있어 최대 2개의 로터리 엔코더에서 직접 연결할 수 있다. 따라서 프레임 그래버로 엔코더를 연결할 필요가 없으므로 케이블이 단순화되고, 프레임 그래버와 카메라 사이의 문제 때문에 케이블이 분리될 가능성이 줄어든다.

다이렉트 엔코더 연결 기능으로 다중 카메라 설정에서 SW-4000TL-10GE 카메라 여러 대를 서로 데이지 체인 방식으로 연결하고, 스캔 방향이 변경되는지 자동으로 감지할 수 있다. 방향 반전이 감지되면 정확한 라인 시퀀스에 맞게 공간 보정을 조정할 수 있다. 이 기능은 왕복 슬라이드 테이블이 이송 방법으로 쓰이는 경우와 같은 시나리오에 유용하다.

추가 표준 기능으로는 게인과 블랙 레벨 조정, 수동 또는 자동 화이트 밸런싱, 쉐이딩 보정, PRNU와 DSNU 보정, 타임 스탬프와 지연된 판독, 동작 명령과 GenICam 호환 청크 데이터(메타 데이터)와 같은 GigE Vision 기능 지원이 있다. .

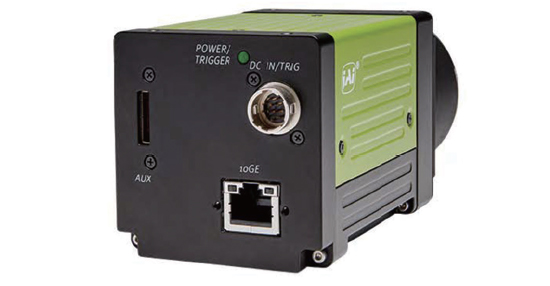

SW-4000TL-10GE는 카메라가 작동하는 이더넷 표준에 따라 Cat5e, Cat6/6e/6A, Cat7 케이블을 통한 출력을 위해 표준 RJ-45 커넥터를 쓴다. YUV422_8과 YUV422_8_UYVY 형식뿐만 아니라 3x8 비트, 3x10 비트 출력을 사용자가 선택할 수 있다.

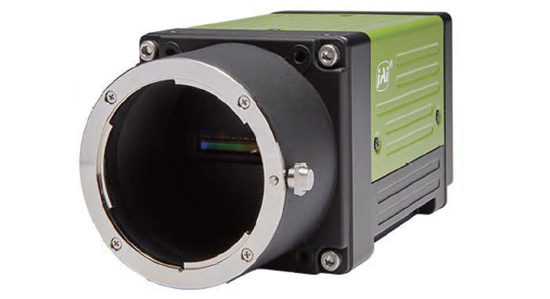

그뿐만 아니라 Nikon F-마운트나 16mm 플랜지 간격을 가진 M42x1 마운트의 두 가지 렌즈 마운트 옵션을 사용할 수 있다.

자료 제공: JAI(www.JAI.com)
