Balluff / 접근성이 뛰어난 사용자 인터페이스 BVS Cockpit

발루프의 사용자 인터페이스 BVS Cockpit는 대부분 쉽게 쓸 수 있다. 검사 프로그램과 테스트 과정에서 지원을 최대한 제공하며, 전문가의 도움 없이도 사용할 수 있다.

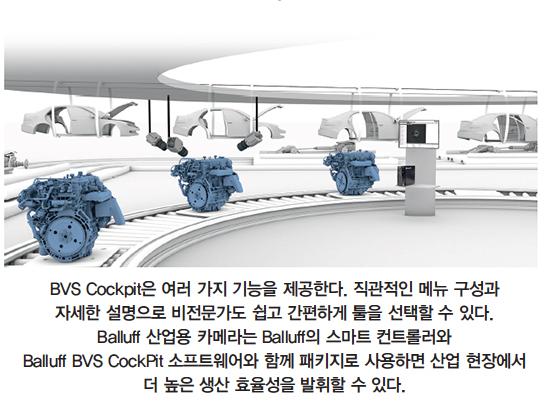

또한 발루프의 머신비전 솔루션과 발루프의 비전 제품 포트폴리오를 조합하면 큰 시너지효과를 기대할 수 있다. 변하지 않는 작동 콘셉트의 머신비전 프로그램은 사용자의 개입이 필요하지 않아 여러 애플리케이션에서 제품의 품질을 보장하고 공정 생산성을 향상하는 데 도움이 된다.

사용자는 공통 웹브라우저를 써서 전체 네트워크를 통해 사용자 인터페이스와 개별 머신비전 애플리케이션에 접근한다. 명료하고 체계화된 사용자 관리 체계는 다중 접근 설정과 제한된 설정을 보장한다. 모든 개별검사를 통과한 뒤 이미지는 자동으로 서버(FTP, FTPS, 디렉토리)에 문서화되어 저장된다.

BVS Cockpit의 시스템 내부에는 여러 가지 매뉴얼과 온라인 도움말이 통합됐다. 웹 액세스(Web Access) 기능은 사용자에게 맞는 소프트웨어 버전과 사용설명서를 자동으로 제공한다. 더구나 프로그램을 처음 쓰거나 새로운 기능을 사용할 때 온라인 도움말을 참고해 직면하는 문제를 해결할 수 있다.

웹 브라우저에서 보이는 인터페이스는 명료하고 이해하기 쉬운 구조로 구축됐다. 사용자는 현재 작업과 관련된 정보만 화면에서 볼 수 있다. 다른 파라미터는 소프트웨어 내 ‘Snooze(숨기기)’ 기능이 있다. 메뉴 구조는 최대 3개 레벨까지 제한을 두고 하위 메뉴를 중첩하지 않으면서 명확성을 기하는 추가 이점이 있다.

‘모니터 모드’에서는 사용자가 원하는 프로그램을 선택하고 실행할 수 있다. 결과는 ‘Results packets(결과 패킷)’이라는 형태로 특정 출력이나 PLC나 호스트 컴퓨터를 거쳐서 전송된다. 검사가 진행되는 동안 로그 이력을 확인할 수 있다.

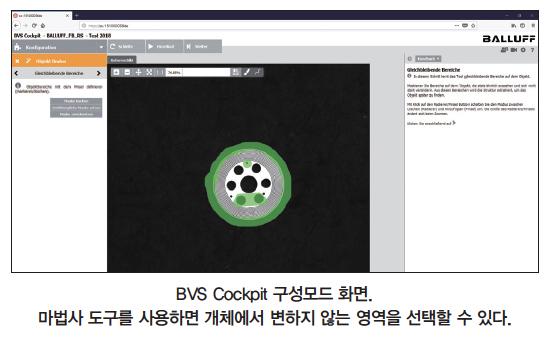

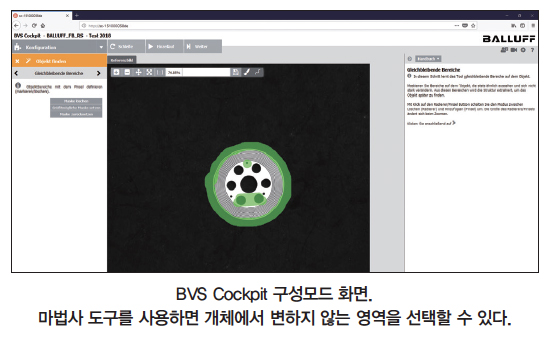

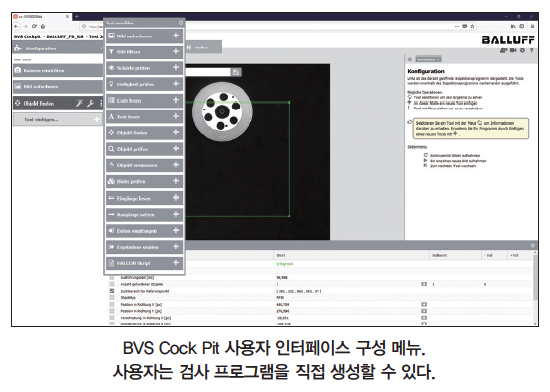

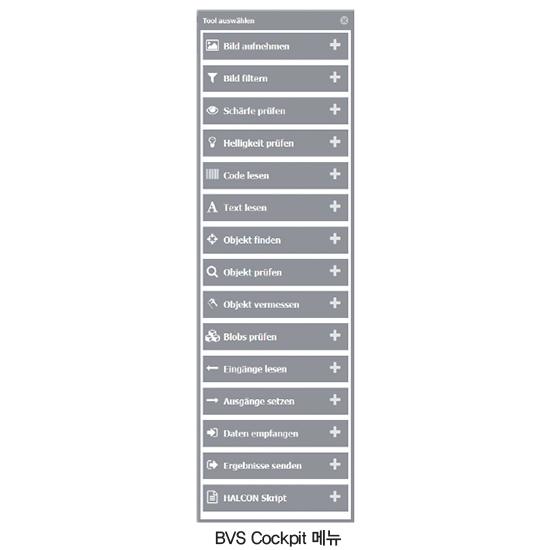

검사 프로그램을 생성하거나 수정하려면 ‘Configuration Mode(구성 모드)’로 전환한 다음 툴 박스에서 분석 도구를 선택하고, 순차적으로 배열과 파라미터 설정을 사용해 연결하면 된다. 사용자는 중요한 중간 결과를 모니터 모드로 선택할 수 있다. 일부 툴은 마법사를 사용해 자동으로 파라미터를 설정한다. 여기에서 인터페이스는 각 단계별로 파라미터 정의를 안내하며 검색 영역을 지정하고 좋고 나쁜 예를 알려준다.

필요한 경우 소프트웨어는 최적의 파라미터를 설정하고 필요 시 추후에 수정한다. 모든 툴은 MVTec Software GmbH의 HALCON 라이브러리를 바탕으로 하지만 Balluff의 소프트웨어 사용자들에게는 ‘객체 찾기’, ‘텍스트 읽기’, ‘밝기 확인’ 등과 이해하기 쉬운 짧은 설명들이 있어 더욱 사용자 친화적이며 간편하게 쓸 수 있다.

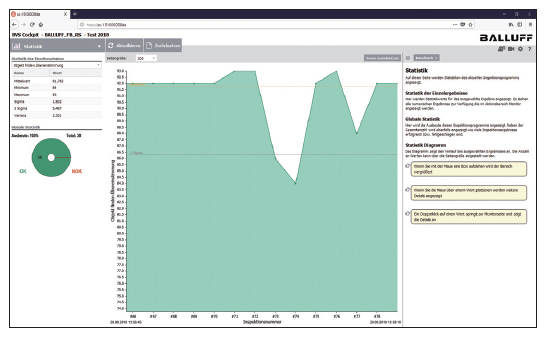

 ‘Statistics Mode(통계 모드)’는 모니터 모드와 동시에 진행할 수 있으며 사용자에게 제품 품질에 대한 중요한 통찰을 제공한다. 전체 통계 값뿐만 아니라 진행 중인 검사의 성능을 떨어트리지 않으면서 개별 파라미터의 통계 값에 대해 히스토그램 형태로 표시한다. 단 한 번의 클릭으로 ‘모니터 모드’ 화면에서 ‘통계 모드’의 그래프 화면으로 전환할 수 있다.

자료 제공: Balluff(www.Balluff.com)
