Teledyne LeCroy / 대형 디스플레이와 업계 최고의 툴박스를 갖춘 오실로스코프 시리즈

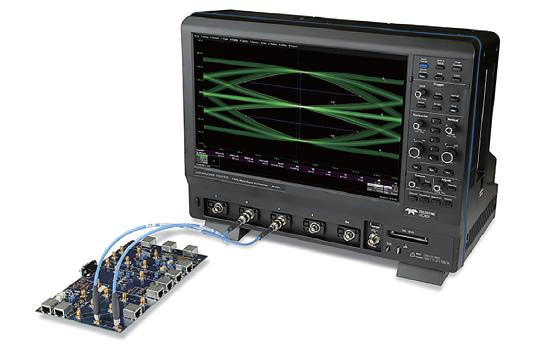

텔레다인 르크로이가 15,4″의 대형 디스플레이와 500 MHz-4 GHz 대역폭, 샘플링 속도 최고 40 GS/s의 혼합 신호 오실로스코프 시리즈 WaveRunner 9000을 발표했다. WaveRunner 9000 시리즈는 업계에서 가장 심도 깊은 툴박스와 가장 완벽한 시리얼 데이터 디버깅 혹은 검증 솔루션 컬렉션을 제공한다. 그러므로 임베디드 시스템, 자동차, EMC/EMI 테스트 애플리케이션에 이상적이다.

고속 마이크로프로세서가 내장된 임베디드 컴퓨팅 시스템의 보편화는, 높은 대역폭과 강력한 디버그 그리고 유효성 검사 도구 세트를 갖춘 미드 레인지 혼합 신호 오실로스코프를 공급하도록 요구한다. 그러나 마이크로프로세서 속도와 복합성 증가에 따라 장비의 가격이 올라서 가격에 대한 요구에 부합하지 못하고 있다.

이로 인해 엔지니어와 관리자들은 테스트 장비의 특정 기능을 희생하게 됐다. 텔레다인 르크로이의 WaveRunner 9000 오실로스코프는 대형 디스플레이, 강력한 툴박스, 폭넓은 대역폭, 최대 11비트의 향상된 해상도 따위의 중요한 기능을 합리적인 가격에 제공한다.

이와 관련해 오실로스코프/디지타이저 부사장 겸 총 책임자 타일러 콕스(Tyler Cox)는 “WaveRunner 9000시리즈는 엔지니어가 기능이나 성능을 포기하지 않아도 되는 대형 15.4″ 디스플레이를 갖춘 업계 최고의 툴박스를 제공합니다. 또한, 이 새로운 오실로스코프에 대한 광범위한 시리얼 데이터 적용으로 임베디드/자동차 테스트에 이상적이며 40 GS/s 샘플링 속도는 EMI/EMC 테스트에 이상적입니다.”하고 말했다.

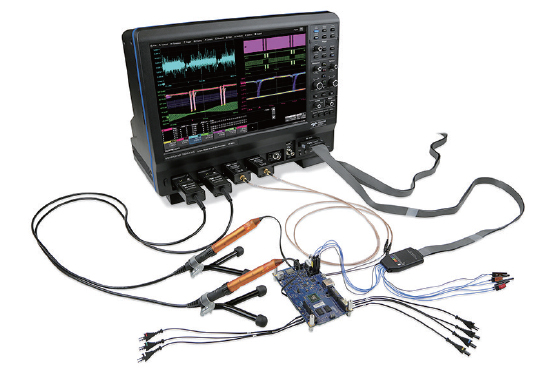

WaveRunner 9000

WaveRunner 9000은 실험과 디버그 그리고 유효성 검사 도구를 여러 가지로 제공하므로 임베디드 컴퓨팅 시스템의 포괄적인 실험에 적합하다. 가장 광범위한 시리얼 데이터 트리거와 디코드(TD) 패키지는 직관적인 색상 코드의 디코드 오버레이를 통해 강력하고 유연한 시리얼 트리거링을 제공한다.

또한 차별화된 측정·그래프와 아이 다이어그램 테스트(TDME) 패키지는, 디코딩된 데이터와 디코드 결과에서 추출한 데이터를 파형으로 플롯, 버스 타이밍 측정 수행과 표준, 사용자 정의 마스크 실험을 위한 아이 다이어그램 작성을 통해 TD 패키지를 보완한다.

이 툴 세트는 1000Base-T1과 100Base-T1 적합성 실험을 포함해 차량용 이더넷 검증 혹은 디버그의 모든 측면을 다루는 임베디드 시스템뿐만 아니라, 자동차 애플리케이션에 대한 철저한 인과관계 분석을 제공한다.

WaveRunner 9000 오실로스코프는 필터링을 통해 대역폭을 제한하여 분해능을 향상하는 기능을 기본으로 포함하며, 각 채널마다 독립적으로 필터링할 수 있다. 필터링 된 결과는 주어진 대역폭에서 유효 비트 수의 향상을 보여준다.

EMC/EMI 호환성 애플리케이션을 위해 WaveRunner 9000은 40 GS/s 샘플링 속도와 1% 게인 정확도로 EMC 테스트 신호를 정확하게 특성화한다.

WaveRunner 9000의 스펙트럼 분석 모드는 대화형 피크와 마커 테이블을 사용해 넓은 EMC 대역에서 고조파 피크를 정확히 찾아낸다. 또한 전용 EMC 펄스 파라미터 측정 패키지를 통해 특정 EMC/ESD 표준에 적합한 측정을 할 수 있다.

자료 제공 : Teledyne LeCroy(www.teledynelecroy.com)
