ISRA VISION / 공간이 협소한 라인에서 하는 품질 검사
센서와 스트립 표면 사이의 일정 거리는 강철 혹은 알루미늄 스트립의 완전 자동 품질 관리를 위한 필수 요건이다. 코일러(coiler)와 같은 것에서 거리를 변경하면 신뢰할 수 있는 이미지를 만들 수 없다. 옵션으로 검사 시스템을 확장하면 센서와 물체 사이의 거리가 안정돼 완전히 새로운 위치에 설치할 수 있게 된다.
ISRA VISION PARSYTEC은 CPRA(Constant Pass-Line Distance Technology)를 통해 이미 검증된 표면 마스터의 제품 확장을 제공한다. 이 시스템은 대개 설치돼 있으며, 센서는 CPD 확장 덕분에 움직일 수 있다. 따라서 검사된 표면까지의 센서 거리가 자동으로 일정하게 유지된다. 이것은 특히 금속 스트립과 영구적으로 설치된 시스템 사이의 거리가 변하는 패스라인(pass line)이 변경되는 곳에서, 특히 좁은 공간에서 설치할 수 있게 하는 가능성을 열어준다.
납품 직전 품질 검사
금속 표면과 카메라 사이의 거리가 다양하므로, 센서는 신뢰할 수 있는 검사에 적합하지 않다. CPD 확장을 통해 코일러에서 사용할 수 있는 공간이 설치 옵션이 된다.
금속 스트립의 롤업(roll up)은 코일의 직경을 레이어에서 증가시킨다. 그러므로 검사 시스템이 거리에 동등하게 적응하는 경우에만 검사할 수 있다.
생산 공정이 끝나면 품질 검사를 통해 최종 품질에 대한 확실성이 보장된다. 납품 직전에 제품의 모든 세부 사항이 문서화되며 결함은 거의 발생하지 않는다. 또한 이 시점에서의 검사는 오손, 먼지 또는 수증기와 같은 환경적 영향에 크게 영향을 받지 않으며 정밀하고 신뢰할 수 있는 검사 결과를 가능하게 한다.
거리 측정과 되감기 제어와 견고한 검사

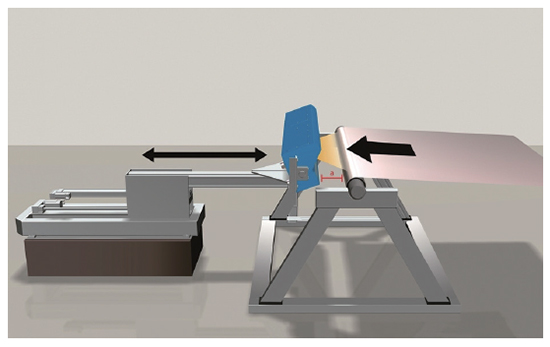

CPD 시스템 확장에는 스트립 표면까지의 거리를 완전 자동으로 제어하는 거리 측정기가 있다.
이는 특히 스트립 레이어가 코일에 감겨있을 때 필요하다. 검사 시스템은 코일러의 전면 또는 바로 뒤에 설치되며 거리가 변경될 때마다 따라 움직인다. CPD 확장을 통해 처음부터 눈으로 검사할 수 있는 새로운 위치에서 검사할 수 있다. 따라서 고객에게 신속하게 품질을 증명할 수 있도록 모든 생산 라인에 대한 완벽한 문서가 제공된다.
또한 CPD는 정확한 권선 과정을 모니터링한다. 금속 스트립 코일이 항상 정확히 중심에 굴러 가지는 것은 아니기 때문에 특정 ‘망원경 효과’가 발생할 수 있다. CPD 검사 연장은 되감기 공정과 지정된 허용 오차 준수를 모니터링한다. 이 값을 초과하면 시스템은 공장 운영자에게 즉시 대응할 수 있도록 경고한다.
이렇게 하면 100% 점검하고 올바르게 감은 제품이 고객에게 전달된다. 또한 검사 결과의 온라인 프레젠테이션을 통해 공정 품질에 대한 직접적인 결론을 도출할 수 있으므로 생산 최적화의 기초가 된다. 이는 비용을 꾸준히 줄이고 생산 라인의 총 생산량을 증가시킨다. 최첨단 카메라와 조명 기술로 예리한 결함 이미지를 보장한다. 정교한 소프트웨어와 결합해 모든 결함의 감지와 분류가 매우 믿을 수 있게 된다.
전체 공정 체인을 위한 완벽한 포트폴리오 : 제품 향상으로 효율성 크게 높이기
Constant Pass-line Distance 기술은 ISRA의 SURFACE MASTER 검사를 더 유연하게 수행할 수 있는 많은 시스템 확장 중 하나이다. 사용자는 추가 제품 옵션을 통해 라인에서 추가적인 효율 잠재력을 얻을 수 있다. 예를 들어, 주기적인 롤 마크 결함이 눈에 보이기 전에 이를 감지해 재료와 다시 작업하는 것을 줄이고, 라인에서 측면으로 이동할 수 있는 센서는 유지보수와 시스템 업데이트를 쉽게 만든다.
생산 체인의 초기부터 자동화된 품질 보증을 위해 SLAB MASTER와 PLATE MASTER 시스템도 사용할 수 있다. ISRA의 포트폴리오는 수집된 검사 데이터를 사용해 최적화 가능성을 적극적으로 보여주는 EXPERT5i 소프트웨어 모듈을 통해 마무리된다.
자료 제공 : ISRA VISION(www.isravision.com)
