Fujifilm / 하나의 렌즈로 모든 머신비전 카메라에 적용 - 1.1” 센서 및 2.5μm 픽셀

머신비전용 이미지 센서의 기술적 진보는 더 높은 공간 해상도를 가져다준다. 즉, 더 큰 센서와 더 작은 픽셀을 가능하게 한다.

이러한 개발은 고해상도 전력, 강한 광 투과율, 왜곡 없는 이미징, 짧은 최소 물체 거리(minimum object distance, MOD), 소형 CRA(Chief Ray Angle) 등으로 인해 센서에 알맞은 렌즈를 찾기 어려웠다. 때문에 비전 시스템 설계자에게 큰 도전을 요구했다. 단지 광학적 요구 조건이었으며, 또 다른 중요한 요소는 렌즈의 콤팩트한 구조와 충격 및 진동에 대한 견고성이다.

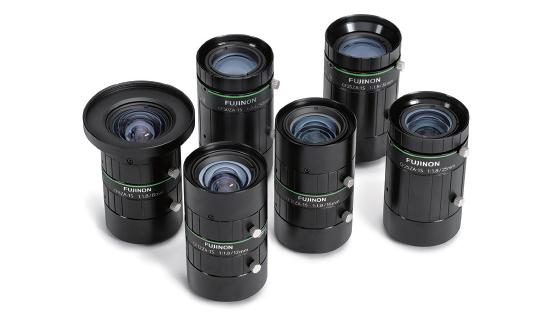

Fujifilm은 Machine Vision 고객의 요구와 문제점을 철저히 경청하고, 모든 요구 사항을 충족시키기 위해 CF-ZA-1S 시리즈를 제작했다. CF-ZA-1S 렌즈 시리즈는 최대 1.1" 광학 포맷의 이미지 센서인 C 마운트와 2.5메가 픽셀, 최대 23메가 픽셀의 픽셀 피치를 사용하는 표준 머신비전 카메라와 함께 사용하도록 설계됐다.

MOD는 최신 고해상도 센서에서 요구되는 100~200mm이며, 최대 CRA는 4.9°이다. Fujinon의 특허 받은 진동 완화 및 충격 흡수(Anti-shock and Vibration) 설계는, 비네팅(vignetting) 없이 광학축의 이동을 10μm로 제한하고 대부분의 거친 제조 환경에서 일정한 분해능을 보장한다. 렌즈는 돌기가 있는 나사(knurled screws)와 함께 제공되며, 더 이상 설치나 유지보수 중에 실수로 떨어져 민감한 제조 기계를 분실하거나 손상하지 않는다.

1.1" 광학 형식의 경우, 모든 기능은 세계에서 가장 작은 39mm의 외부 직경을 가진 구조로 설계됐다. 이 시리즈는 8~50mm의 다양한 초점거리를 가졌으며, 6가지 렌즈 모델이 있어 고객이 원하는 용도에 가장 적합한 렌즈를 선택할 수 있다. CR-ZA-1S는 최신 머신비전 시스템의 보편적인 일대일 해결책이며, 2019년 1분기부터 제공된다.

자료 제공: Fujifilm(www.fujifilm.com/)
