ISRA VISION / 초박형 유리의 전수 검사를 위한 비전 솔루션

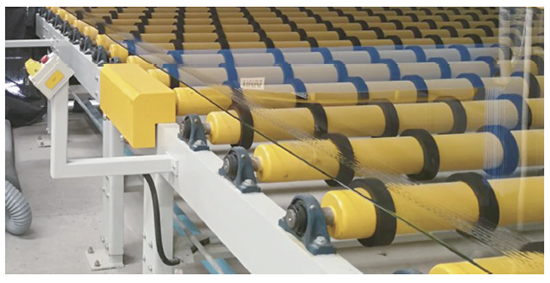

초박형 유리는 전자 및 박막 광전지(photo-voltaics)와 같은 정교한 애플리케이션으로 인해 최고 품질 기준을 충족해야 한다. 중국 유리 제조업체인 CTIEC 사는 ISRA의 FLOATSCAN Thin Superior 시스템을 선택해 초박형 유리 생산에서 품질관리를 자동으로 한다.

0.5mm(8.5세대) 이하의 재료 두께는, 초박형 유리에 결함이 품질에 미치는 영향이 매우 높아진다. 태블릿과 스마트 폰은 물론, 평면 TV와 PC 모니터에 통합된 유리 품질은 화면 성능에 직접 반영된다. 그 외에도 초박형 유리는 디스플레이 커버 유리로도 사용되며, 항상 사용자의 시야에 들어온다.

태양광 산업에서 ultra-thin glass는 박막 모듈의 효율을 위한 중요한 역할을 한다. 이러한 제품에 대한 까다로운 표준을 충족하기 위해서는, 유리 부품의 일관된 100% 결함 감지가 필수다. 결함 크기는 일반적으로 0.05mm 범위이다. 수동 검사를 통해서는 필요한 높은 수준의 정확도를 제공할 수 없다.

공정 안정성과 정확성에서 완벽한 조화

ISRA의 고객인 CTIEC 사는 솔루션을 위한 표면 검사에서 독일 기반의 시장 선도자를 찾았다. CTIEC의 자회사 An-hui Huaguang Photoelectricity Materials Technology Co., Ltd의 총 책임자인 Yu Jiahong은 “유리 품질에 대한 신속 정확한 평가와 최상의 결과를 위한 프로세스 조정에 대한 효과적인 지원은, ISRA의 FLOATSCAN Thin Superior 시스템이 우리에게 제공하는 것입니다. 그것은 정확성과 시스템 안정성에 관한 우리의 높은 요구 사항과 완벽하게 일치했습니다.”라고 말했다.

품질과 프로세스 모니터링 외에도, 수집된 검사 데이터를 문서로 사용해 제품의 품질 평가를 추적한다. 개별 제품에 대한 정보는 몇 초 내에 제공될 수 있다. 거품, 돌, 상단 또는 하단 주석, 매듭 및 스크래치와 같은 모든 관련 결함이 안정적으로 감지된다. 시스템은 모든 결과를 유형과 크기 및 위치로 자동 분류한다. 결함의 정확한 식별은 연속공정 최적화를 가능하게 한다. 포괄적인 결함 데이터는 근본 원인분석을 쉽고 빠르게 만든다.

정확한 결함 탐지 및 신속한 배치

ISRA는 멀티 뷰 이미징과 특허받은 다이내믹 모아레(Dynamic Moire) 기술을 새로운 전환 가능한 고성능 LED와 결합해, 최고의 검사 결과를 얻는다. 이 시스템은 카메라 채널 여러 개를 사용해서 최고의 결함 감지 및 분류 속도를 얻는다. 전체 유리 리본에 걸친 광출력 모니터링에는 왜곡 채널 외에도 광선로와 코드 및 지브라 각도 모니터링이 포함된다.

전송 채널은 정확한 코어 크기 측정과 최소 크기의 코어 버블 및 흠집을 탐지하기 위한 ISRA의 간섭성 십자가 필드 조명을 제공하며, 반사 채널은 결함 깊이를 측정하고 상단과 하단 주석을 인식한다. FLOATSCAN Thin Superior는 데이터를 라인 제어 시스템에 전송함으로써 품질을 기준으로 시트를 자동 분류할 수 있다.

제어실에서 검사 결과를 원격으로 동시에 모니터링하므로, CTIEC은 수집된 정보를 즉시 활용할 수 있다. FLOATSCAN Thin Superiorsystem은 2개월 이내에 완벽하게 운영됐으며, 공정개선 및 보다 쉽고 안정적인 품질 모니터링과 같은 긍정적인 결과를 창출했다. 시스템의 실시간 피드백을 통해 성형 프로세스를 최적화하고 결함 재발견 시 즉각적인 조치를 취할 수 있다.

자료 제공: ISRA VISION(www.isravision.com)
