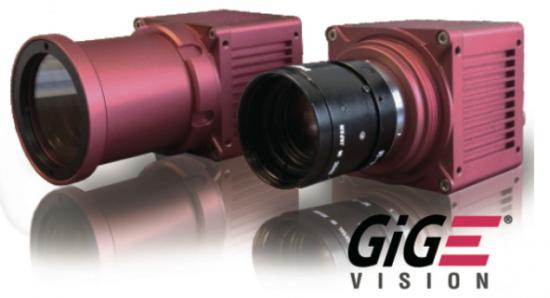

Automation Technology / 레이저 삼각측량용 3D 고속카메라 C2시리즈

• 레이저 삼각측량을 위한 고속 CMOS 카메라

• 통합된 고정밀 3D 프로파일 알고리즘

• 프로필 속도 최대 25,000 Profiles/s

•HDR-3D 프로파일링 기술을 이용해서 향상된 3D이미징

• 자동 시작, 자동 AOI 검색, 자동 AOI 추적, 다중 AOI (레이저 라인) 등과 같은 복잡한 3D 스캔 기능

• 유연한 트리거 인터페이스

• 통합 조명 제어

• GigE Vision 과 GenICam 호환

높은 정밀도의 3차원 측정작업을 위한 고속 센서

C2센서는 광시트 방법으로 대상물을 스캔한다. 센서는 표면을 따라 이동하는 투영된 레이저선을 통해 발생한다. C2카메라의 도움으로 삼각 각 (α)에서 레이저 선의 이미지를 얻는다.

이 배열의 결과로, 대상의 3D 프로파일이 캡쳐된다. 다른 평가 알고리즘(TRSH, MAX, COG 또는 FIR-PEAK)으로 수행 된 라인이미지의 내부처리를 통해 C2카메라는 3D스캔 데이터를 생성한다.

최첨단 FPGA기술을 사용하는 C2센서는 선택한 알고리즘과 독립적으로 최대 25kHz의 프로파일속도로 작동할 수 있다. 3D 데이터의 전송은 GigE Vision 표준 및 일반 GenICam 프로토콜을 준수하는 기가비트 이더넷 인터페이스를 통해 수행된다.

C2카메라가 연결되면 비전 소프트웨어가 모든 카메라 기능을 갖춘 XML 파일을 자동으로 로드한다. 이것이 AT의 3D센서의 통합이 기존의 2D카메라를 설치하는 것 이상의 노력을 필요로 하지 않는 이유다.
