머신비전의 새 시대를 열어가는 화인스텍
비전으로 비전을 보다
매년 성장하며 눈부신 발전을 이루어나가고 있는 머신비전 시장. 다양한 업체와 기술이 몰아치는 머신비전 시장 속에서 카메라 속도와 화질은 물론 센서에 주안점을 두고 오랜 시간 고유의 색을 지켜온 기업이 있다. 바로 화인스텍이다. 성장하는 한국 머신비전업계 속에서 꿋꿋이 그 자리를 지켜가고 있는 화인스텍과 주요제품들을 들여다보자.
머신비전을 이끌어가는 전문기업, 화인스텍
화인스텍은 카메라를 비롯해 렌즈, 프레임 그래버 등 머신비전을 다루는 전문 기업이다.
반도체, LCD, LED, 모바일 기기 등과 같은 전기전자 분야와 자동차 생산라인 등에 사용되는 머신비전 시스템의 카메라와 렌즈, 프레임그래버, 센서. 조명, 오토포커스 시스템, 3D 측정 시스템 등에 대해 끊임없이 연구, 개발을 하고 있다.
2009년도부터 시작된 화인스텍은 일본의 카메라 전문기업 SENTECH과 JAI를 비롯해 렌즈 전문기업 VS Technology와 벨기에의 머신비전용 프레임 그래버 전문기업 EURESYS, 3D solution을 제공하는 독일의 SICK사 등의 머신비전 전문 기업과의 기술 협약을 맺고 머신비전 업계로서의 역할을 톡톡히 해나가고 있다.
화인스텍이 지금까지 큰 성장세를 이룰 수 있었던 것은 발전하는 기술력도 있었지만 철저한 서비스 개념을 가지고 고객을 대했다는 것 역시 빼놓을 수 없다.
화인스텍은 문제가 발생했을 때 함께 해결하는 비전 업계의 동반자로 신속한 영업 및 기술 대응을 진행하고 있다.
이러한 장점들이 지금까지 화인스텍을 만든 가장 큰 원동력이 아닐까 생각된다.
화인스텍의 혁신적인 신제품 BEST 4
- 40년 이상의 머신비전 카메라 전문 기업 - JAI

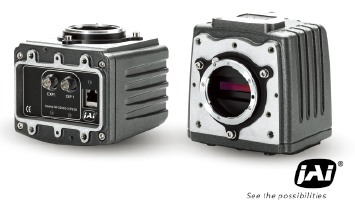

SW-2000Q-CXP2 (4 CMOS Line scan camera)
3개의 CMOS 센서를 장착하여 컬러 색감이 좋으며, 근적외선(NIR)센서 1개가 추가되어 특정 파장대의 투과 이미지를 획득 할 수 있는 카메라이다. 또한 R, G, B, NIR 이미지를 독립적으로 취득할 수도 있다. 셀 사이즈의 경우 7㎛ 또는 3.5㎛를 대중적으로 사용하는데 비해 SW-2000Q-CXP2는 20×20㎛으로 설계되어 일반적인 라인 카메라 대비 2배 이상의 감도 실현이 가능하다는 장점이 있다. 비닝 기능을 적용하면 감도를 더 높일 수 있으며, 라인레이트도 빨라 감도와 속도를 잘 잡아내는 특징을 가지고 있다. JAI 고유의 빔 스플리터 프리즘(Beam Splitter Prism) 기술로 4개의 센서가 같은 피사체를 동시에 보는 것이 가능한 제품이다.
[주요 제품 사양]
해상도 : 2048×4(R,G,B,NIR) 셀 사이즈 : 20×20㎛
라인레이트 : 80,000 마운트 : F
이미지서클 : 40.96㎜
- 일본 판매 1위 머신비전 카메라 제조사 - SENTECH

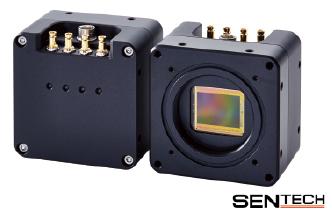

STC-CMB120ACXP(모노) / STC-CMC120ACXP(컬러)
12메가 CMOS 고해상도 고속카메라 임에도 불구하고 180 프레임의 속도를 낼 수 있으며, AOI 기능을 적용할 경우 CCD 8메가처럼 사용할 수 있다. 또한 셀 사이즈가 동일하여 렌즈를 바꿀 필요도 없어 더욱 편리하다. 특히 강력한 인터페이스 CoaXPress를 적용해 케이블 길이가 4배 이상 길어져 10미터 이상의 케이블을 사용하더라도 리피터가 필요하지 않으며 케이블 고정을 위한 나사를 돌리는 수고도 덜었다. 만약 속도가 빠를 필요가 없다면 1장의 프레임 그래버에서 4대의 12메가 카메라를 사용하여 PC의 PCIe슬롯 부담을 많이 줄일 수 있다.
[주요 제품 사양]
해상도 : 4096×3072 셀 사이즈 : 5.5×5.5㎛
프레임 : 180fps 마운트 : M42, F
센서 사이즈 : 1.76inch
- 25년 이상의 기술로 만을어진 - EURESYS

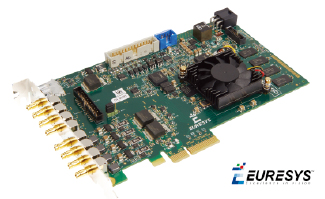

CoaXlink Quad G3 DF
네 개의 CXP-6 입력과 네 개의 CXP-6 데이터 전달, 출력 기능을 갖춘 CoaXPress 프레임 그래버로 초고해상도 이미지와 고속 카메라 이미지를 분석하는 시스템에 적합하다. DIN 타입으로 설계해 밀고 당기면 쉽게 연결할 수 있다는 것도 이 제품의 장점이다. 무엇보다 이 제품의 경우 고해상도, 고속프레임 카메라임에도 불고하고 여러 PC에서 분산처리가 가능해 PC의 부하를 최소화 한다. 또 다양한 버전의 Windows와 Linux OS를 지원하여 소프트웨어 호환성에 대한 염려를 줄여준다.
[주요 제품 사양]
PC 연결 방식 : PCI Express card
케이블 연결 방식 : 4× DIN1.0/2.3 CXP-6
카메라 연결 구성 : One 1- or 2- or 4-connection
Area / Linescan camera
최대 전송률 : 25 Gbit/s (2,500MB/s)
보드 메모리 : 1GB
- 가치있는 렌즈를 제조하는 - VS Technology
VS-LLD 시리즈
플로팅 시스템을 적용한 왜곡이 없는 매크로렌즈 제품군이다. 특히 이 제품군의 경우일반적인 2/3"보다 더 큰 4/3" 이미지 서클로 8메가 카메라 대응이 가능하다는 점이 특징이다. 초점 거리가 10~50㎜까지 넓게 라인업 되어 있어 다양한 거리에서 사용할 수 있으며 최저배율 사용 시 무한광학계로 이용 가능하다. 1인치 대응 텔레센트릭 렌즈보다 가격이 저렴한 편이지만 심도가 깊어 텔레센트릭을 꼭 사용하지 않아도 된다는 면에서 가격 경쟁력이 매우 뛰어난 제품군이다.
[주요 제품 사양]
타입 : Macro 이미지서클 : 4/3인치(φ23mm)
특징 : 왜곡 보정렌즈 마운트 : C
자료제공 | 화인스텍(www.fainstec.com)
