에스디옵틱스, MEMS 기반 카메라 모듈 검사 장비 공급 본격화
비전 검사 시스템 전문 벤처 에스디옵틱스가 카메라 모듈 검사 자동화 시장 공략을 본격화 했다. 미세 전자 제어 시스템(MEMS) 기반 초고속 가변 초점 렌즈 기술 즉, WiseScope을 이용한 다양한 비전 검사 시스템으로 고객사 라인 테스트에서 성능을 인정받고 대량 납품의 실적을 올리고 있다.
비전 검사 장비 카메라 모듈 제조 업체에 공급
최근 에스디옵틱스(대표 서청수)는 MEMS 가변 초점 렌즈 비전 검사 시스템 수 십여 대를 국내 주요 카메라 모듈 제조 업체에 공급했다. 렌즈와 어셈블리(Ass’y), 모듈 검사 시스템 등으로 특히 어셈블리 검사 시스템은 기존에 없던 새로운 시스템이 양산공정에 도입됐다.
MALS™에 기반한 비전 검사 시스템 장비를 개발
에스디옵틱스는 미국에 위치한 STEREO DISPLAY의 자회사로 설립되었다.
이 회사는 MALS™에 기반한 WiseScope라는 가변 초점 및 3D 비전 시스템을 사용한 비전 검사 시스템 장비를 개발하여 비전 검사에 있어 최적의 결과를 얻을 수 있는 고품질의 이미지를 구현할 수 있다. 미국에 상표 등록된 MALS™는 초고속 가변 초점 렌즈로 Stereo Display사의 핵심 특허 기술이다.
WiseScope 초고속 가변 초점 렌즈
(Mirror Array Lens System, MALS™) 응용

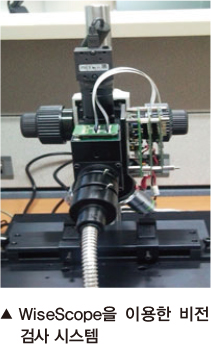

에스디옵틱스의 WiseScope을 이용한 다양한 비전 검사 시스템은 100마이크로미터(㎛) 크기의 실리콘 미러 6000여개가 반도체 웨이퍼 위에 하나의 원형 렌즈 형태로 구성된 MALS(Mirror Array Lens System)가 핵심이다.
WiseScope은 초고속 가변 초점 렌즈(Mirror Array Lens System, MALS™)를 응용하여 실시간 자동 초점, 실시간 Focus Tracking, 실시간 다중 초점, 깊이 측정 및 All-in-focus 생성 기능을 제공하는 가변 초점 및 3D 비전 시스템이다.
특히 기존의 가변 초점 렌즈 시스템이 초점 변경을 위해 물리적으로 렌즈 거리를 변경하는 것에 비해 WiseScope은 MEMS 기반 기술로 제작된 Mirror Array Lens System (MALS™)으로 초고속 초점 변환이 가능하다.
Micro-mirror들이 서브-마이크론 단위로 제어되기 때문에, WiseScope는 다양한 과학 애플리케이션, 제조장비, 제품검증에서 요구되는 초고속 초점 변환 기능 및 높은 신뢰성을 가지고 있다.
MALS™ 기술적 특성 획기적인 가변 초점 변환 기술
MALS™, MALS™ controller, light source, driver software, 현미경 본체로 구성된 WiseScope Module은 ultra-fast Vari-Focus(최대 10KHz), Depth measurement, Real-time Multi-Focusing, All-in-focus 그리고 High Speed Focus Tracking 등의 기능이 장착되어 있으며, 고객의 사용 목적 및 환경을 고려하여 별도의 특화된 제품 공급도 가능하다.
MALS™ 기술적 특성은 •획기적인 가변 초점 변환 기술 •초고속 가변 초점 기술: 최대 10KHz •가장 신뢰할 수 있는 가변 초점 렌즈 •작고 가벼워 다양한 응용 가능 •낮은 전력 소모를 꼽을 수 있다.
높은 검사 정확도로 생산 효율성 높여
또한 이 검사 시스템은 렌즈가 앞뒤로 이동하며 초점을 잡는 기존 광학계와 달리 각각의 미러가 제자리에서 3축으로 움직이며 초점을 잡는다. 빠른 초점속도와 초점거리 미세 제어로 렌즈 어셈블리, 센서 이물, 모듈 외관 검사 등이 가능하다. 그동안 검사장비 자동화가 어려웠던 분야다.
현재 카메라 모듈 생산 공정은 대부분 자동화가 이뤄졌지만 완성품 검사 과정은 여전히 목시 검사에 상당 부분 의존하고 있다. 많은 인원이 필요할 뿐만 아니라 숙련도에 따라 검사 편차가 심해 과검률과 미검률이 높은 편이다.
에스디옵틱스 검사 시스템은 과검률 5%미만, 미검률 1% 미만으로 제조업체의 생산 효율성을 높일 것으로 기대하고 있다.
자동화 시스템 요구 확대로 후공정 검사장비도 개발 계획
중소기업청 수요처 연계과제의 지원을 받아 연구한 ‘휴대폰 카메라모듈 검사에 필요한 광학현미경(WiseScope)’ 기술 등을 바탕으로 제품을 개발했다. 지난해 일부 카메라 부품업체와 반도체 후공정 패키지 생산업체 등에 시범적으로 적용해 성능 검증을 거쳤다.
에스디옵틱스 관계자에 따르면 “해외 제조라인에서도 현지 인건비 부담이 증가하고 있는 만큼 검사 자동화 시스템의 수요는 지속 증가할 것”이라며 “우선 카메라 모듈 검사 장비에 집중하고 향후 터치패널과 글래스, 웨이퍼 후공정 검사기 등 기존 검사장비 업계가 진출하지 못했던 분야의 장비도 개발할 계획”이라고 말했다.
에스디옵틱스에 대하여
현재 에스디옵틱스는 WiseScope을 이용한 다양한 비전 검사 시스템을 독점적으로 전 세계에 공급하고 있으며 주요 응용 제품은 터치 스크린 패널 제조 검사, LCD 드라이버 IC 검사, LCD 패널 검사, 이미지 센서 모듈 제조 검사 및 카메라 렌즈 모듈 제조 검사와 같은 다양한 비전 검사 시스템이 있다.
이 회사는 현재 비전 검사 시스템의 핵심 모듈인 초고속 가변 초점 3D 현미경을 공급하고 있으며 주요 기능은 고속 자동 초점, 실시간 all-in-focus, 다중 초점 및 3D 측정 등이 있다.
자료제공 | 에스디옵틱스(www.sdoptics.com)
