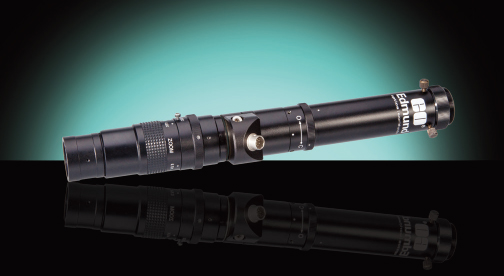

Edmund Optics, Internal liquid lens를 사용한 신제품 Dynamic Focus

에드몬드옵틱스는 지난 3월 23~26까지 3일간 미국 시카고에서 개최 된 Automate 2015에서 자사 신제품 Dynamic Focus VZM Lens를 선보였다. Internal liquid lens를 사용한 Dynamic Focus VZM Lens는 가변 심도 이미징을 위한 전통적인 줌 촬상 렌즈에 비해 줌 기능을 유지하면서 완벽하게 초점을 조정할 수 있다는 것이 특징이다.

7 배의 범위에서 원활한 초점 조정
Dynamic Focus VZM Lens는 표준 VZM Zoom Imaging Lenses의 Zoom 성능을 유지하면서 0.65X에서 4.6X까지 7X 범위에 걸쳐 초점을 쉽고도 완벽하게 조절하기 위해 Internal liquid lens를 사용한다.
이 렌즈는 또한 Lockable iris, Zoom control, 그리고 카메라 방향을 올바로 조정할 수 있는 회전식 마운트를 특징으로 한다.
아울러, 착탈식 Mounting flange를 사용해 Rack and pinion mount #03-609의 50mm diameter thru hole에 렌즈를 부착할 수 있다.

초점 조정을 위한 소프트웨어 포함
RoHS 규제에 대응하며 Length 248(mm), Working Distance 87(mm) 2/3 인치 Maximum Camera sensor format을 제공한다.
Liquid lens focus는 견고한 6-pin HIROSE 커넥터 및 USB 포트를 통해 제어할 수 있으며 Coarse magnification은 수동으로 조절할 수 있다. 포함된 소프트웨어를 이용하면 Dynamic Focus VZM Lens의 Focus를 Square, Sinusoidal 또는 Sawtooth waveform, Adjustable frequency 및 Focus-shift 범위에서 전환 되도록 프로그램 할 수 있다.

현미경, 회로 기판 검사 등 광범위한 애플리케이션
신제품 Dynamic Focus VZM Lens는 타 제품과 비교하여 기존의 없던 Depth Of Field 제한을 극복한 특화된 기술을 보유하고 있다.
특히 이 제품이 갖고 있는 응용기술 가운데 특징은 측정해야 하는 물체의 윗부분과 아랫부분의 깊이의 차이가 많아 기존 렌즈로는 못하거나 빠른 측정이 어려웠던 모든 공정을 해결할 수 있다는 점이다.
따라서 Dynamic Focus VZM Lens는 현미경과 회로 기판 검사를 포함한 광범위한 애플리케이션에 이상적이다.
국내 판매업체인 에드몬드옵틱스코리아는  Dynamic Focus VZM Lens를 정밀 측정 업체 및 머신비전 업체, 전자 부품 측정 업체에 공급한다는 계획이다.

Edmund Optics에 대하여

70년 전통의 Edmund Optics는 광학기기, Imaging 및 Photonics technology의 일류 제작업체로 자리매김 하고 있다. 전 세계적인 R&D, 전자, 반도체, 제약, 바이오 산업과 군용 시장에서 지원되고 있는 Edmund Optics의 제품들은 DNA sequencing, 첨단 초고속 FA 시스템과 생체 인식 등 다양한 응용분야 사용되고 있다. Edmund Optics의 첨단 제조 시설과 다양한 제품군으로 전 세계에서 가장 많은 카탈로그 광학 제품들을 제공하고 있다.

자료제공 | 에드몬드옵틱스코리아(www.edmundoptics.co.kr)
