Opto-Engineering, 바이 텔레센트릭(bi-telecentric) 렌즈 TC 시리즈와 플랫 조
이탈리아 회사인 Opto-Engineering이 지난해부터 국내 총판인 파아일랜드(대표 마르코 카루소)를 통해 고해상도와 높은 DOF를 요구하는 고객들을 대상으로 바이 텔레센트릭 렌즈 TC 시리즈와 플랫 조명기 LTCL4K를 국내 시장에 보급하고 있다.
최근 머신 비전의 경쟁 시장이 더 빠른 검사, 정확성을 요구함에 따라 국내 카메라 업체들이 12K와 16K 라인 스캔 카메라를 생산하기 시작했다. 하지만 이러한 카메라를 위한 렌즈들은 일반 마크로 렌즈로 제한되어 있다. 이에 따라 렌즈 업계는 고해상도와 높은 DOF를 갖춘 렌즈의 필요성이 크게 대두 되었다.
파아일랜드에 따르면 품질과 해상도와 디자인 측면에서 정밀함과 스페셜 광학군을 갖추고 있고 다양한 센서 사이즈를 보유하고 있는 Opto-Engineering이 FOV에서 고품질의 바이 텔레센트릭 렌즈인 TC시리즈를 국내에 보급하게 됐다고 밝혔다.
12 k와 16 k 라인스캔 카메라를 위한 텔레센트릭 렌즈

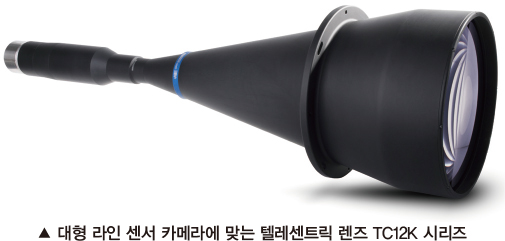

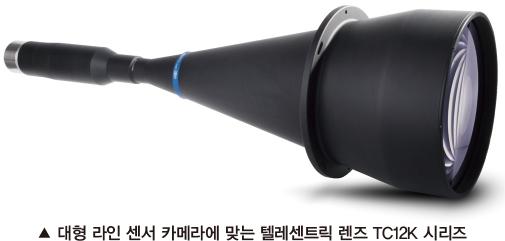

TC시리즈 가운데 TC12K 시리즈인 TC12K192와 TC12K240는 62.4mm까지 센서를 위한 제품들로 각각 192mm와 240mm의 큰 FOV를 가지고 있다. 따라서 이 제품을 통해 시스템통합사업자(System integrator)는 작은 카메라를 가지고 더 빠른 검사 속도와 높은 성능을 가진 경쟁력 있는 장비를 구축할 수 있다.
TC12K 시리즈 텔레센트릭 렌즈들은 대형 라인 센서 카메라에 맞게 설계되었다. 직경 62mm이상의 이미지클과 TC12K 시리즈 최고해상도 렌즈군의 결합은, 12k와 16k픽셀 카메라를 위한 솔루션이다. 평판 디스플레이, 태양 전지 및 전자 보드 검사는 전자 산업에서 이러한 광학계의 가장 일반적인 애플리케이션들이다. 동시에 광학적 사양은 대형 기계 부품에 대한 정확한 측정에 적합하다. 표준 M72x0.75 마운트 이외에 TC12K 렌즈들은 가장 일반적인 라인스캔 카메라들과 넓은 호환성을 보장하며 추가 비용없이 다른 카메라 마운트에 장착될 수 있다.

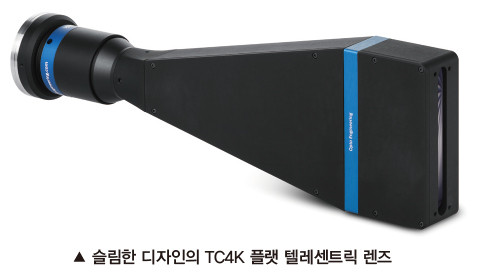

슬림한 디자인의 TC4K 플랫 텔레센트릭 렌즈
바이 텔레센트릭 렌즈가 갖는 문제점 가운데 하나는 대형 센서 사이즈의 카메라와 함께 텔레센트릭 렌즈를 사용하는 사람이라면 많은 공간이 필요하다는 점이다.
이에 대해 Opto-Engineering은 라인 스캔 28.7mm까지 센서를 위한 슬림한 디자인의 TC4K 플랫 텔레센트릭 렌즈와 LTCL4K 플랫 조명을 개발했다.
TC4K 시리즈 텔레센트릭 렌즈들은 28.7mm까지의 센서 사이즈 라인 스캔 카메라를 사용하는 측정 애플리케이션을 위해 디자인 되었다.
협소한 공간은 샘플 또는 카메라 자체가 이동해야 하는 화상 이미지 시스템 설계시 중요한 문제로 여겨지고 있다. TC4K 시리즈는 협소한 작업공간의 제약을 받지 않는 장치와 애플리케이션이다. 또한 표준F 또는 M42 마운트는 일반 라인 스캔 카메라 인터페이스에 맞다.
TC4K 시리즈의 렌즈-카메라 인터페이스는 미세 디텍터 페이즈 조정 및 정확한 초점 매커니즘을 모두 제공한다. 디텍터 페이즈 조정은 물체 이동 방향으로부터 90°에 선형 FOV를 정확하게 배치할 수 있다.

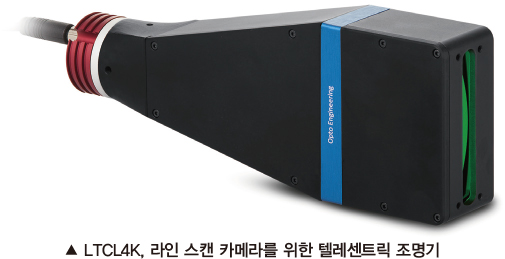

LTCL4K, 라인스캔 카메라를 위한 텔레센트릭 조명기
LTCL4K 플랫 조명기는 연삭 선반 부품, 기어와 캠 샤프트, 스티어링 부품들에 관련한 고속 라인 스캔 측정 애플리케이션에 필요한 높은 광학 처리량을 제공하기 위해 특별히 TC4K 텔레센트릭 렌즈와 결합되도록 설계되어 있다.
이 조명기들은 조명 안정성과 정확한 광량 조정 및 LED 소스 교체가 쉽고 최첨단 LED 구동 전자장치가 장착되어 있다.
자료제공 | 파아일랜드(www.fi-corp.com)
관심제품
다중면 촬영과 90°로 촬영하기 위한 바이 텔레센트릭 시스템
TCCAGE 시리즈
파아일랜드는 단 한번의 카메라 샷으로 물체의 탑 뷰와 사이드 뷰의 이미지를 촬영하거나 구멍이 있는 물체의 바텀과 내부 뷰 촬영이 동시에 가능한 Opto-Engineering의 360° 뷰렌즈도 국내 시장에 공급하고 있다.
TCCAGE는 회전할 필요없이 자신의 측면에서 부품을 완벽히 검사하고 측정할 수 있도록 설계된 통합된 광기계 시스템이다. 물체의 네 직교 뷰는 거울 배열을 통해 바이 텔레센트릭 렌즈에 의해 제공된다. 뷰 사이의 변위 각도를 설정하도록 설계 되어진 광로는 정확히 90°이다. 이 광학 레이아웃은 물체의 측면 표면을 완전하게 커버한다.
또한, 텔레센트릭 영상은 시스템이 중심에서 벗어난 부품에 영향을 받지 않도록 만들어 측정 애플리케이션에 적합하도록 한다.
TCCAGE는 한 물체가 다양한 각도에서 측정 및 검사되어야 할 때 모든 애플리케이션과 위에서 내려다 본 경우 숨겨진 부분이 있는 부품의 검사를 위한 솔루션이다. 두 개의 서로 다른 조명 장치는 백라이트나 직접 조명을 제공하기 위해 시스템 안에 내장되어 있다.
TCCAGE의 작동 원리를 보면 바이 텔레센트릭 렌즈는 거울 조합을 통해 만들어지는 네 개의 다른 위치에서 관찰하고, 그 광로가 네 개의 뷰 포인트에 대해 동일하다. 네 개의 뷰는 90°마다 균등하게 위치해 있고 부분적으로 겹쳐지면서 물체의 측면을 커버한다. 시스템은 배율이 각 분할 영상에서 유지되는 것을 보장하는 텔레센트릭 광학으로 인해 이미지 품질의 특별한 손상없이 중앙에서 벗어난 부품을 촬영해 낼 수 있다. 또한 인-라인 작업환경을 위해, 물체가 미러 케이지를 쉽게 지나갈 수 있도록 디자인 되어 있다.
TCCAGE의 조명은 직접 조명 및 백라이팅 장치를 모두 통합한다.
직접 조명은(도면에서 황색 원뿔) 표면 결함을 확장하기 위해 사용 되어지는 부분의 위쪽에 배치된 링 조명기에 의해 제공된다.
백라이팅은 (노란 화살표로 표시된) 미러 시스템을 통하여 물체를 조명하는 확산 소스에 의해서 얻어지는데 이러한 종류의 조명은 측정을 위한 목적이나 투명한 물체 검사에 적합하다.
