(주)앤비젼, 협력사 Matrox Imaging 프레임 그래버 2종 출시
(주)앤비젼의 협력사인 Matrox Imaging이 머신비전 업계 최고의 안정성과 고성능을 자랑하는 CLHS 타입의 프레임 그래버인 Radient eV-CLHS와 FPGA 기반 이미지 프로세싱 기능과 개발 키트를 탑재한 Camera Link 프레임 그래버인 RadientPro CL Camera Link 비전 프로세서 2종을 동시에 출시했다.

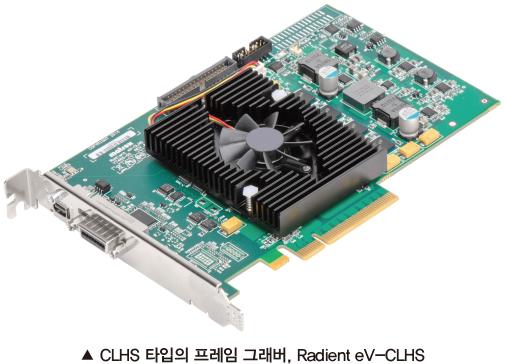

CLHS 타입의 프레임 그래버, Radient eV-CLHS
(주)앤비젼의 협력사인 Matrox Imaging은 Vision 2014에서 높은 성능과 안정성을 지닌 Radient eV 프레임 그래버 제품군에 Radient eV-CLHS 프레임 그래버를 추가하였다고 최근 밝혔다.
구리선 연결로 Camera Link HS(v1.0) M-Protocol 지원
Radient eV-CLHS 프레임 그래버는 CX4 구리선 연결을 통해 Camera Link HS (v1.0) M-Protocol을 지원하는 머신 비전 업계 최초의 프레임 그래버 중 하나이다. 최대 15m의 케이블 길이로 최대 2.1GB/s의 데이터 전송 속도를 위해 하나의 C2 7M1 연결을 제공한다.
호스트 메모리로 매우 안정성 있는 이미지 캡처
이 카드는 PCIe 2.0 x8 호스트 인터페이스와 온보드 버퍼를 위한 최대 4GB SDRAM을 장착하고 있다. CLHS 프로토콜만의 고유한 특징인 적은 지연 시간 재전송 기능과 오류 감지/검출 기능과 일치하는 Radient eV-CLHS 프레임 그래버는 호스트 메모리로 매우 안정성 있는 이미지 캡처를 보장한다. 개발자가 빠르게 CLHS 프로젝트를 얻을 수 있도록 하는 이 프레임 그래버는 앤비젼의 협력사인 Teledyne DALSA의 새로 출시한 CLHS 카메라와 완벽하게 호환할 수 있도록 테스트 되었다. Radient eV-CLHS는 지금 사용할 수 있고, 64비트 Windows 7/8 및 리눅스에서 MIL 10으로 완벽하게 지원된다.
MIL소프트웨어 개발 키트의 직관적인 API로 카메라 인터페이스로 쉽게 이식
Matrox Imaging의 Michael Chee는 “현장에서 이미 입증된 MIL(Matrox Imaging Library) 소프트웨어 개발 키트의 직관적인 API로 인해 고객은 Camera Link와 같은 기존의 카메라 표준을 기반으로 하는 애플리케이션을 더 새롭고, 더 빠르게, 더 높은 대역폭의 카메라 인터페이스로 쉽게 이식할 수 있다”라고 말했다.

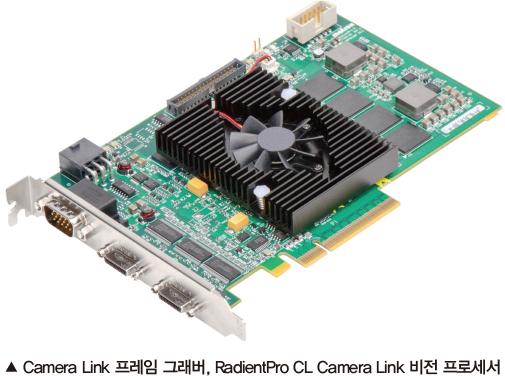

Camera Link 프레임 그래버, RadientPro CL Camera Link 비전 프로세서
또한 머신 비전 애플리케이션을 개발해야 하는 고객이 Altera StratixVFPGA의 고성능 이미지 프로세싱 기능과 함께 CameraLink 카메라의 고속 이미지 획득을 활용할 수 있는RadientProCL 비전 프로세서 및 관련 FDK(FPGA Development Kit)를 발표 했다.
Altera Stratix V FPGA를 탑재
RadientPro CL은 최대 85MHz로 Full/80비트 구성을 포함한 모든 Camera Link 2.0 소스로부터 이미지를 획득할 수 있는 절반 길이의 PCIe 2.0 x8 프레임 그래버 카드이다. 여기에는 새로 출시한 FDK를 사용하여 구성할 수 있는 Altera Stratix V FPGA를 탑재하고 있다.
이미지 프로세싱 기능을 단순화, 가속화할 수 있는 FPGA 구성
이 FDK는 RadientPro 비전 프로세서 보드 제품군을 위해 커스텀 FPGA 구성 개발을 촉진할 수 있는 구성 요소 라이브러리와 도구를 제공한다. 또한 Impulse CoDeveloper 및 Altera Quartus II를 조합하여 비전 프로세서 보드의 호스트 시스템에서 이미지 프로세싱 기능을 단순화하고 가속화할 수 있는 FPGA 구성을 생성할 수 있다. RadientPro CL 및 FDK는 지난해 말 출시 되었다. RadientPro CL은 64비트 Windows 7/8에서 MIL(Matrox Imaging Library)로 완벽하게 지원 가능하다.
CPU를 확보할 수 있는 방법 제공
Matrox Imaging의 Michael Chee는 “전자 제품 제조 및 검사, 반도체 웨이퍼 제조 및 의료용 이미징 등은 이미징 시스템이 대량의 데이터를 생성하는 일부 애플리케이션의 예일 뿐이다”라고 말했다. 그는 “필터링, 기하학적 변환, FFC(flat field correction), 불량 픽셀 교체 등과 같은 프리프로세싱 작업은 실제 이미지 분석을 수행하기 전에 완료 되어야 한다. 큰 필터와 같은 이러한 작업은 CPU에 큰 부하를 줄 수 있다. RadientPro CL의 온보드 FPGA 프로세싱 기능은 다른 작업을 위해 CPU를 확보할 수 있는 완벽한 방법을 제공한다”라고 덧붙였다.
앤비젼(www.envision.co.kr)
(주)앤비젼은 비전 솔루션 전문기업(Vision Solution Partner)으로 머신비전 분야와 네트워크 비디오분야에서 핵심 제품 제공, 엔지니어링 컨설팅, 기술지원 서비스 등을 제공하고 있다. 앤비젼 머신비전 사업부는 머신비전 시스템의 핵심 제품인 산업용 카메라, 프레임 그래버, 렌즈, 조명, 개발 프로그램을 공급하고 있으며 Teledyne Dalsa, Matrox, Carl- Zeiss 등과 같은 각 분야 최고의 기업들과 파트너십을 통해 세계 최고 수준의 제품을 공급하고 있다.
Matrox Imaging(www.matroximaging.com)
1976년 설립된 (주)앤비젼의 협력사인 Matrox Imaging는 머신 비전, 이미지 분석, 의료용 이미징 분야에서 B2B 솔루션을 제공하는 업계 선도 업체이다. 프레임 그래버, 비전 프로세서, 이미징 컴퓨터, 스마트 카메라, 애플리케이션 개발 소프트웨어 등을 (주)앤비젼에 공급하고 있다.
자료제공 | (주)앤비젼(www.envision.co.kr)
