다트비전, 낮은 조명 환경에서 최적의 결과 얻는 특수 버전 Sprint 카메라

최근에 산업 자동화 분야에서 머신 비전 도입은 더 이상 선택 사항이 아닌 필수 사항이 되고 있다. 그러다 보니 머신 비전 컴포넌트가 비전 검사 장비 업체의 전용 부품이 아닌 자동화 분야의 대중적인 일반 부품으로 널리 인식되고 있다.

이러한 비전 검사 장비에서 이미지 획득을 하기 위한 가장 기본적인 컴포넌트인 산업용 카메라에 대한 자동화 분야 종사자들의 관심은 높은 편이다.

산업용 비전 카메라의 동향은 그 동안 호황을 누린 분야에 따라 사양이나 방식의 선호도가 달라져 왔는데 최근에는 장기적인 경기 침체에 따른 투자 위축으로 이전에 특수를 누린 라인 스캔 카메라나 고해상도 에어리어 스캔 카메라들 보다는 경기 변화의 영향을 적게 받는 자동차 업계나 일반 제조업 자동화 현장에서 주로 사용되는 저가형 에어리어 스캔 카메라의 관심이 높은 편이다. 요즘 산업용 카메라를 선택하는 조건은 여러 가지가 있지만 고성능, 안정성, 가격을 우선적으로 생각하는 경우가 대부분이다.

이번 호 기획기사에서는 국내 산업용 카메라 공급 업체들이 국내 시장에 선보이고 있는 제품들에 대한 소개와 시장 동향에 대해 게재하고자 한다.

비전시스템

Basler Camera

산업 및 비디오 감시 분야, 의료기기 및 교통 시스템을 위한 디지털 카메라 생산에서 선도적인 자리를 차지 하고 있는 글로벌 제조업체인 독일 기업 Basler AG는 국내 머신 비전 전문 기업인 (주)다트비젼을 통해 Basler Camera를 공급하고 있다.
국내 공급되는 Basler 제품은 독일 현지 공장의 완전 자동화된 센서 포지셔닝의 설비된 생산 라인에서 생산한 제품이다.
최근 Basler는 Sprint 시리즈에 일부 새로운 모델을 포함시켜 라인 스캔 카메라의 포트폴리오를 확대했다. 이와 함께, 모든 Sprint 컬러 카메라의 컬러를 강화하는 등 여러 가지 기능이 업그레이드 된 새로운 펌웨어를 출시했다.

자료제공 : (주)다트비젼(www.datvision.co.kr)

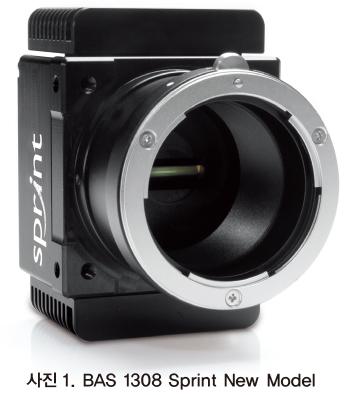

특수 버전 Sprint 카메라 제공
Basler의 Sprint 시리즈는 39 kHz, 70 kHz, 및 140 kHz의 라인 스캔 속도를 가진 기존 Camera Link 모델에 2k 및 4k해상도에서 50 kHz를 제공하는 Monochrome 및 color 카메라가 새롭게 추가 되었다.
또한 Basler는 낮은 조명 환경에서 최적의 결과를 요구하는 경우에 적합한 특수 버전의 Sprint(쉐이딩 코렉션 향상)카메라를 제공한다.

최근에 출고된 모든 Sprint카메라는 새로운 펌웨어 버전인 1.17을 탑재했다. 모든 컬러 카메라 모델에서 색상이 크게 강화, 개선되고 높은 수준의 컬러 충실도를 얻기 위해 6축 연산자가 사용되었다.
두 줄의 CMOS 센서 기술을 기반으로 하는 Sprint 라인 스캔 카메라는 최대 140 kHz의 속도로 시장에 출시된 라인 스캔 카메라 중에서 가장 빠른 카메라이다.
10㎛의 대형 픽셀을 가진 카메라는 어두운 어플리케이션에서도 뛰어난 강도를 발휘하여 빠른 속도가 요구되는 어플리케이션에서 주로 선택되고 있다.

다양한 모노크롬과 컬러 카메라 모델 제공

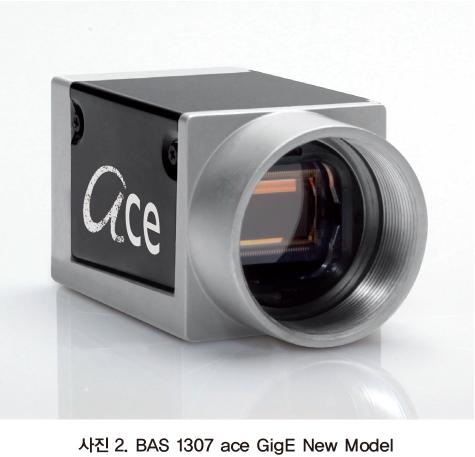

Basler는 최근 ace GigE 카메라 시리즈에 9개의 새로운 모델을 추가했다.
이 새로운 모델에는 e2v와 Aptina의 1.3 및 2 MP CMOS 센서가 탑재되었으며 초당 최대 60프레임(fps)의 속도를 가지고 있다.
글로벌 또는 툴링 셔터, NIR 최적화 모델 또는 HDTV 포맷 등 다양한 모노크롬과 컬러 카메라 모델이 제공된다.
이번 신 모델 출시로 Basler의 GigE 카메라 제품이 30개 이상의 모델로 확대됨에 따라 광범위한 사용 환경에 최적화된 카메라를 선택할 수 있게 되었다.

특히 빠른 움직임을 포함한 어플리케이션에서 이미지 제공이 뛰어나 반도체와 전자부품 생산, 교통관련 기기, 태양광 산업 및 제약산업 등에 광범위하게 사용된다.
또한 acA3800-14um/uc(10MP,14fps)와 acA4600-10uc(14MP 10fps)모델은 USB 3.0카메라를 라인업에 추가해 올 3분기에 출시할 예정이다.
이 카메라들은 반도체나 전자부품 비전 검사에 정밀 확대 어플리케이션에 사용 가능하다.

Windows 8, Linux 공식지원 최초 버전

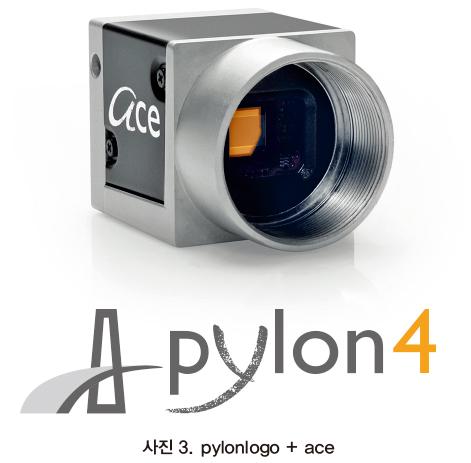

pylon 4 카메라 소프트웨어 제품군은 USB3.0 인터페이스를 탑재한 Basler ace와 Windows 8을 새롭게 지원한다.
pylon이 제공하는 프로그래밍 인터페이스는 사용된 카메라 인터페이스에 관계없이 모든 Basler 카메라에서 동일하게 적용되므로 Basler USB 3.0 비전 카메라에 맞게 수정할 필요없이 기존 프로그래밍 코드를 사용할 수 있다.
또한 pylon 4는 Window 8을 포함한 Windows 및 Linux를 공식 지원하는 최초의 버전이다.

pylon 4이 주요 사양을 보면,
다양한 카메라 인터페이스 표준(USB3 Vision, GigE Vision, IEEE1394, Camera Link)을 구성하는데 필요한 모든 드라이버
다양한 프로그래밍 예제 및 최신 프로그래밍 언어를 포함하여 완벽하게 구성된 소프트웨어 개발 키트 (SDK)
사용자가 몇 라인의 코드만으로 자신만의 카메라 어플리케이션 프로그램을 개발할 수 있게 하는 간편한 기능 등을 포함하고 있다.

Basler는 독일계 기업으로 1988년 설립되어 고품질의 디지털 카메라를 설계하고 제조해 왔다.
최근 한국을 비롯해 전 세계 어느 지역보다 빠르게 성장하고 있는 아시아, 태평양 지역이 수요 증가에 맞춰 혁신적인 ace시리즈 카메라의 생산 역량을 확장하고 있다.
싱가포르에 위치한 새로운 최첨단 공장은 ace 카메라 모델의 최종 조립 및 유통 거점 역할을 하고 있다.
싱가포르에서 조립된 카메라는 국내 시장에 공급되지 않고 아시아, 태평양 시장에만 판매된다.

최신형 생산 라인은 독일에서 설계, 제작되었으며 독일 공장의 엄격한 품질 보증은 싱가포르 공장에서도 그대로 유지되고 있다. 독일에서와 마찬가지로 모든 카메라는 싱가포르 공장에서 출고되기 전에 기계, 광학 및 전기적 테스트를 거치게 되는데 생산라인에는 또한 완전한 자동화된 센서 포지셔닝 설비가 갖추어져 있어 시판되는 모든 ace제품들의 일관된 품질을 보장하고 각 생산 현장에서 최고의 품질 기준을 확립하고 있다.
